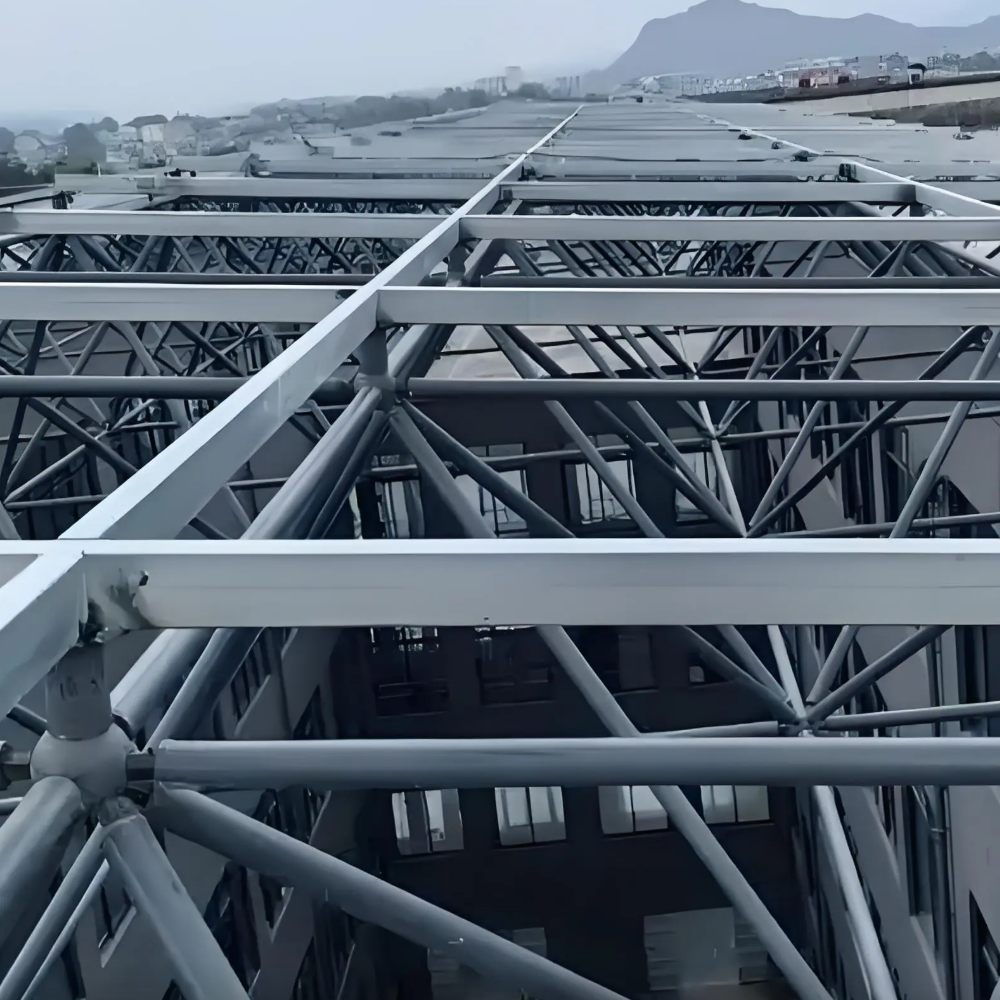

Proč je prostorová konstrukce efektivní pro složité geometrie?

Zatížení se šíří více směry, nikoli pouze dolů po nosníku

Prostorová konstrukce si získala svou pověst u složitých geometrií právě proto, že její struktura nepnutí zatížení do jediného směru. Konvenční nosníkový systém přenáší tíhu pouze v jedné ose, zatímco boční nebo torzní zatížení musí být zvládnuto samostatným ztužením nebo zvětšením výšky nosníku. Prostorová konstrukce naopak rozvádí zatížení prostřednictvím trojrozměrné sítě prvků, takže bodové zatížení působící na jeden uzel se rozptýlí přes několik os ještě před tím, než vůbec dosáhne podpory.

Tato redundance mění způsob, jakým konstrukce reaguje na nepravidelné tvary. Zakřivená střecha nebo střecha atria se stěnami v různých rovinách nepotřebuje samostatný přenosový systém pro shromažďování zatížení a jeho předávání do obdélníkové sítě. Síť sama absorbuje geometrii a pruty pracují převážně v osovém tahu nebo tlaku místo ohybu. Osová síla je nejlevnějším způsobem přenosu zatížení ocelovou konstrukcí, což je důvod, proč prostorový rám dokáže překrýt složitou střechu menší celkovou hmotností oceli než rámová konstrukce s tuhými styčníky, která plní stejnou funkci.

Standardizované uzly a proměnné pruty umožňují zvládnout složitost

Výrobní logika konstrukce prostorového rámu je téměř protiintuitivní. Uzly jsou standardizované, často odlévané nebo kované v malé rodině konfigurací, zatímco pruty se liší délkou a úhlem, aby odpovídaly geometrii. Právě toto rozdělení umožňuje ekonomické řešení nepravidelných uspořádání. Složitá střecha může využívat několik set identických uzlů a několik tisíc jedinečných délek prutů, což je mnohem lepší výrobní úkol než výroba několika tisíc jedinečných svařovaných sestav.

Zde také musí být upřímnost vzhledem k tvrzení o účinnosti. Standardizace uzlů šetří náklady na nástroje a kontrolu. Variabilita prutů stále vyžaduje náklady, protože každá jedinečná délka vyžaduje samostatné řezání a samostatné označení. Geometrie, která vypadá elegantně na obrazovce architekta, může generovat rozpis prutů, jehož výroba je drahá a na stavbě je snadné pruty splést. Účinnost je skutečná, ale vyplývá ze skupiny uzlů a postupu montáže, nikoli z předstírání, že jsou všechny pruty stejné.

Triangulace zajišťuje tuhost bez přidané mrtvé hmotnosti

Trojúhelník se při zatížení nezdeformuje, aniž by se změnila délka alespoň jedné jeho strany. Tato vlastnost je strukturálním důvodem, proč prostorové konstrukce udržují svůj tvar. Každá buňka je triangulována ve více rovinách, takže celá sestava odolává smykovým i torzním účinkům bez nutnosti spoléhat na tuhost spojů.

Poměr tuhosti k hmotnosti se jasně projevuje při porovnání rozpětí. Dvouvrstevná mříž dokáže překlenout výrazně větší vzdálenost než srovnatelně hluboká nosníková mříž, a průhyb zůstává předvídatelný, protože trasování zatížení je staticky neurčitá – avšak užitečným způsobem. Odborné pokyny průmyslu, jako například norma ASCE 19 pro konstrukční použití ocelových lan nebo čínská norma JGJ 7 pro prostorové konstrukce, považují dvouvrstevné mříže za samostatný konstrukční systém s vlastními návrhovými kontrolami, nikoli za zvětšenou příhradovou konstrukci.

Případ zakřivené střechy, který ukazuje, kde leží skutečné výzvy

Projekt kulturního centra se zdvojnásobeně zakřivenou střechou poskytuje užitečný přehled. Geometrie vyžadovala mřížku sledující zakřivení ve dvou směrech, přičemž nejvyšší bod byl posunutý od středu půdorysu. Rodina uzlů byla standardizována na tři konfigurace a délky prvků byly nařezány s takovou přesností, že montážní tým na stavbě mohl mřížku spojit šrouby bez nutnosti vrtání na místě.

Problém, který vyvstal, nebyl strukturální. Byl to problém postupu montáže. Zakřivenou střechu bylo třeba postavit z dočasné středové věže směrem ven, a délky prvků v blízkosti obvodu bylo nutné upravit podle skutečné polohy nosného kruhu. Několik milimetrů nahromaděné tolerance na kruhu se projevilo viditelnou nesouhlasností v nejvyšším bodě střechy. Řešením byla sada nastavitelných podložek v místech opěr, nikoli přepracování mřížové konstrukce. Tento projekt potvrdil lekci, která platí obecně: složitá geometrie prostorové mřížové konstrukce je především výrobní a toleranční záležitost, nikoli problém strukturální analýzy.

Tolerance při předvýrobě jsou tím, co umožňuje realizaci zakřivené geometrie

Prostorová mřížová konstrukce pro jednoduchou obdélníkovou střechu snese chybu délky prvků o několik milimetrů a přesto se dá spojit šrouby. U dvojnásobně zakřivené střechy to není možné. Geometrie se uzavírá ve více směrech současně, takže chyby se hromadí místo toho, aby se rozptýlily. Proto je disciplína výroby důležitější než softwarové nástroje pro návrh.

Praktické kontroly jsou přímočaré. Délky prvků se řežou s uvedenou tolerancí, obvykle jeden až dva milimetry podle specifikace projektu. Osy uzlů se před expedicí kontrolují proti teoretickému modelu. Prvky jsou označeny jedinečnou značkou, která odpovídá montážnímu výkresu. Pokud tyto kontroly vyjdou, složitá mřížka se montuje pomocí šroubových spojů bez nutnosti úprav na stavbě. Pokud selžou, montážní tým začne prodlužovat otvory – což je znakem, že výrobní tolerance nikdy nebyla dostatečně přesná pro danou geometrii.

Kde prostorové mřížky přestávají být správnou odpovědí

Prostorový rám není výchozí volbou pro každou střechu. U jednoduché obdélníkové haly se rozpětím 20 metrů je levnější, rychlejší a snadněji izolovatelná soustava nosníků a prutů. Výhody prostorového rámu se projevují tehdy, když je geometrie nepravidelná, rozpětí velké nebo když střecha musí přenášet soustředěné zatížení na mnoha místech. Pod tímto prahem počet uzlů a složitost výroby působí proti projektu.

Upřímné shrnutí zní, že konstrukce prostorového rámu je efektivní pro složité geometrie, protože převádí geometrickou nepravidelnost na výrobní problém, který lze vyřešit standardizovanými uzly a přesně stanovenými délkami prutů. Není efektivní proto, že by byla konstrukce „kouzelná“. Je efektivní proto, že těžkou práci vykoná továrna a jednoduchou práci staveniště.

Shenyang Zhongwei Heavy Industry podporuje tento model výrobní kapacitou, která zahrnuje výrobu uzlů, řezání prvků a předovozní kontrolu předmontáží. Úlohou společnosti v rámci složitého střešního projektu je zajistit, aby teoretická geometrie přežila přechod z modelu na ocelovou konstrukci – právě zde se ve skutečnosti dosahuje největší efektivity nebo naopak dochází ke ztrátě efektivity.
