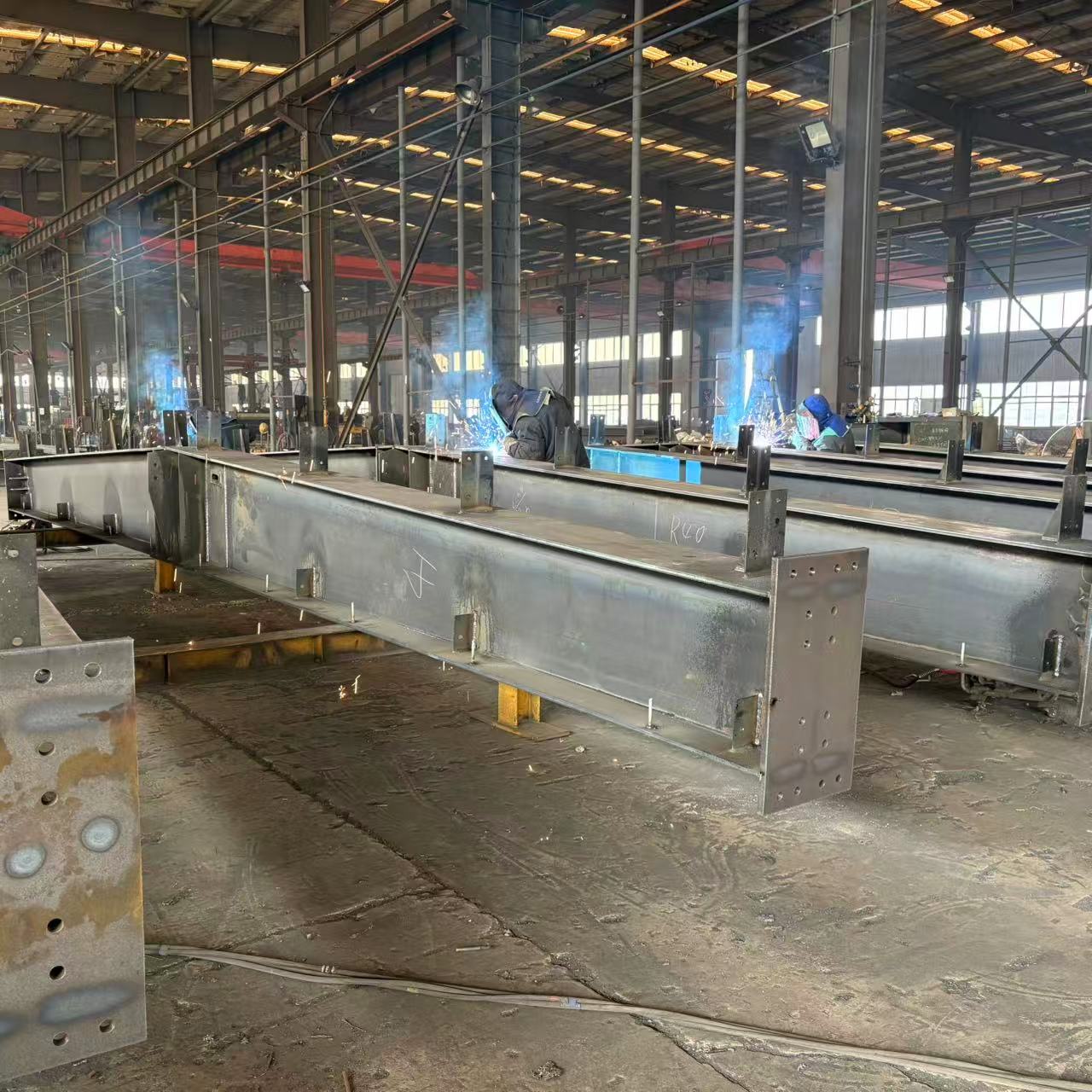

יישום תמיכות מפרקי רך בבניינים מסגרת פלדה.

מבט מעשי על המקרים שבהם וחיזוק הברך הוא פתרון הגיוני

מבנים מסגרת פלדה זוכים לשם טוב בזכות היכולת שלהם לכסות מרחבים גדולים עם הפרעות מינימליות. אך כאשר מדובר באזור עם עומסים חזקים של רוח או פעילות סיסמית, הדיון על יציבות צדדית מתחיל לשלוט בתהליך התכנון. אחד הפתרונות שמופיעים שוב ושוב בסדנאות ובישיבות פרויקט הוא חיזוק הברך. לא האלמנט המבנה המרשים ביותר, אך לעיתים קרובות זה האלמנט שמציל פרויקט מחיבורים מומנטיים יקרים מדי או קירות גזירה עבים.

הרעיון הבסיסי פשוט מספיק. עמודה אלכסונית קצרה — ה"ברך" — מחברת את הקורה לעמוד קרוב לנקודת החיבור ביניהם, ויוצרת חיבור קשיח ללא ריתוך של חיבור מומנט מלא. תצורה זו מעבירה כוחות צידיים דרך פעולת צירית במעוגן במקום דרך כיפוף בחיבור בין הקורה לעמוד. מה שגורם לעיגון הברך להיות במיוחד מושך הוא שהו נמצא באזור הזהב שבין עלות וביצועים. חיבורים של מומנט מלא דורשים חתכים כבדים יותר, ריתוך רב יותר, ופקוח איכות מחמירים יותר במפעל. מסגרות עם עיגונים מרכזיות מאלצות את שטח הרצפה עם איברים אלכסוניים שמפריעים לדלתות, להובלים או לתכנון הציוד. עיגון הברכה תופס את האזור האמצעי שבו האלכסון ממוקם גבוה, מחוץ לדרך, ובכל זאת מספק התנגדות משמעותית לכוחות צידיים.

המקום שבו עיגון הברכה באמת זורח בפרויקטים אמיתיים

הפרויקטים שמתפקדים הכי טוב עם תקועי רך נוטים לשתף כמה מאפיינים. מבנים תעשייתיים חד-קומתיים עם גבהים חופשיים מתחת ל-12 מטר. מחסנים שבהם המרחק בין העמודים הוא 9–18 מטר. מתקני ייצור שבהם מסילות הפעלה של זרנוקים עיליים דורשים שהמבנה ישאר קשיח תחת עומסים דינמיים. וכנראה החשוב ביותר – פרויקטים באזורים סיסמיים, שם צוות התכנון רוצה אלמנט דמוי פסיפס שיאפשר פיזור אנרגיה בלי להכריח את כל המסגרת להיכנס לתחום הלא אלסטי.

פרויקט ממספר שנים שחלף מדגיש נקודה זו. מפעל לעיבוד מזון בדרום מערב האוקיינוס השקט היה צריך להרחיב את אזור הסטירג' היבש שלו ב-120,000 רגל רבועה. האתר שכן על קרקע רכה עם מיון אתר מסוג D, והרשויות המקומיות דרשו תכנון סיסמי לפי התקן ASCE 7 עם פרמטר של תאוצה ספקטרלית לתגובה שהעלה את התוכנית לדרגת סיסמית בינונית. צוות ההנדסה בדק את האפשרויות הרגילות. מסגרות מומנט פשוטות דרשו עמודים מסוג W24 ומחיזקים כפליים של דפנות בכל חיבור – דבר שגרם להתייקרות משמעותית הן בחומר והן בזמן היצרני. מסגרות מתוחות קונצנטריות היו יוצרות אלכסונים שעוברים דרך החלונות שבין המפרצים, אשר הלקוח דרש לצורך אור טבעי באזור הסטירג'.

הנחת תומכות לברכיים התבררה כפתרון. העיצוב השתמש בתצורת תומכת לברך עם אלכסון הרצועה המתחבר מנקודה הנמצאת בערך 5 רגל לאורך העמוד כלפי מעלה לנקודה הנמצאת בערך 4 רגל לאורך הקורה. זה שמר על התומכת כולה מעל הגובה החופשי הנדרש לפעולת המנוף, תוך כדי סיפוק קשיחות צדדית מספקת כדי לעמוד במגבלות ההעתק. השרטוטים למפעל חזרו עם מספר קטן בהרבה של פרטיה רכיבי הלחיצה בהשוואה לחלופה של מסגרת מומנטית, וצוות ההקמה הרים את התומכות תוך זמן קצר יותר במחצית מהזמן שהיה נדרש להתקנת החיבורים המורכבים יותר.

המכניקה הטכנית שעומדת מאחורי הגישה

להבנת הסיבה שבגינה עמודי תמיכה בברך עובדים דורשת מבט מהיר על הדרך שבה עומסים צידיים עוברים דרך מסגרת פלדה. במסגרת ללא תמיכה, כוחות רוח או רעידות אדמה דוחפים את חלקו העליון של העמוד לצד, ויוצרים מומנט בבסיסו ובצומת החיבור בין הקורה לעמוד. המסגרת מתנגדת לכך באמצעות עקימה — כלומר, חתכי העמוד והקורה חייבים להיות עמוקים וחזקים מספיק כדי לבלום את המומנטים הללו מבלי לעבור מתח יתר.

הוספת עמוד תמיכה בברך משנה את נתיב העומס. העמוד פועל כחוט אלכסוני שמעביר כוח צירי, באיזור מתח או דחיסה בהתאם לכיוון העומס הצידי. הכוח הצירי מתפרק לרכיבים אופקיים ואנכיים בחיבורים. הרכיב האופקי מתנגד ישירות לעומס הצידי, בעוד שהרכיב האנכי מוסיף עומס צירי נוסף לעמוד. התוצאה הכוללת היא שמומנטי העקימה בצומת הקורה-עמוד נמוכים בהרבה, מה שמאפשר להשתמש בחתכים קלים יותר.

מדריך הבנייה בפלדה של AISC מספק הוראות עיצוב ספציפיות למסגרות עם תמיכות מפרך, ומעריך אותן כסוג של מסגרת מומנט עם דרישות ייחודיות לעיצוב. עצם האלמנט המפרך מעוצב כרכיב זבלי ביישומי רעידת אדמה חזקות — הוא מתעוה ומבזבז אנרגיה במהלך אירוע חמור, תוך הגנה על רכיבי המסגרת העיקריים מפני נזק. רעיון התמיכות המפרכות הזבליות הזה אושר באמצעות בדיקות בקנה מידה מלא והוכר ב-AISC 341 לעיצוב סיסמי בקטגוריות סיסמיות שבהן חשובה דוקיליות.

מה המספרים אומרים על הביצועים

ההבדל בביצועים בין אסטרטגיות התמיכה מתבטא בבירור כאשר משווים את הסטייה הצדדית, את משקל החומר ואת מורכבות הייצור. מחקר משנת 2023 שפורסם ב-Engineering Journal של AISC השווה מסגרות מומנט רגילות, מסגרות עם תמיכה צירית ומסגרות עם תמיכה בצורת ברך בתנאי עומס זהים. תצורת התמיכה בצורת הברך סיפקה סטייה צדדית בתוך טווח של 15% מהמסגרת המומנטית, תוך שימוש בכמות פלדה קטנה ב-30% בערך. המסגרת עם התמיכה הצירית הייתה קלה יותר, אך הסתירות האדריכליות ומורכבות החיבורים גרמו לרבים מצוות העיצוב לבחור בתמיכה בצורת הברך כפתרון מעשי באיזון בינוני.

מספר האינטשים של הריתוך מספר סיפור שמד resonate עם סדנאות ייצור. פחות אינטשים של ריתוך פירושו פחות עבודה ידנית, פחות עיוותים וזמן קצר יותר לעיבוד במפעל. עבור מחסן טיפוסי בעל 50 מדפים, ההבדל בין חיבורים של מסגרת מומנט לחיבורי תומך קולב יכול להסתכם במאות רגל של ריתוך שנחסכו – וזה מתורגם ישירות להטבות בלוח הזמנים ובעלות.

מגבלות מעשיות שראוי להתייחס אליהן

תומכות ברכיים אינן פתרון אוניברסלי, ולהעמידן ככאלה פוגע בתהליך העיצוב. הגישה עובדת הכי טוב בבניינים בגובה נמוך עד בינוני, שבהם היחס בין גובה הבניין לרוחבו (הנקרא יחס היבשה) נשאר מתחת ל-0.3 בערך. בניינים גבוהים יותר וצרים יותר יוצרים מומנטי התהפכות גדולים יותר שאותם לא ניתן להתמודד איתם באופן יעיל באמצעות תומכות ברכיים בלבד. במקרים אלו, שילוב של תומכות ברכיים ברמות התחתונות עם מסגרות מומנט או קירות חיתוך ברמות העליונות מהווה לעתים קרובות פתרון סביר יותר.

הגבלה נוספת מגיעה בבניינים עם עומסים כבדים של מדחפים. ההשפעה הדינמית של מדחפים תלויים יוצרת חששות מקציצות בקשרי התומכות בברכיים, במיוחד באזור בו התומכה מחוברת לקורה. עיצוב הקשרים הללו כדי לעמוד גם בעומסי רעידת האדמה וגם בעומסי המדחפים דורש תשומת לב רבה להרכבות העומסים, ועשוי לדחוף את העיצוב למקטעים כבדים יותר מאשר שנדרש במקרה של עמידה רק בפני רוח או רעידת אדמה.

גם הגאומטריה של החיבור חשובה יותר ממה שמעריכים בתחילה רבים מהמעצבים. הזווית של חיזוק הברך ביחס לקורה והעמוד משפיעה הן על תורמת הקשיחות והן על גודל הכוחות האקסיוניים המפתחים בחיזוק. זוויות שטוחות – למשל, פחות מ-30 מעלות מאופק – יוצרות כוחות אקסיוניים גדולים עבור עומס צדדי נתון, מה שיכול להגביר את גודל חתכי החיזוק ואת דרישות החיבור. זוויות תלומות יותר פועלות טוב יותר מבחינה מבנית, אך עשויות לסתור את דרישות רוחב הראש.

השתלבות עם מערכות מבניות אחרות

חיזוקי ברך נדירים מאוד כשעובדים באופן עצמאי. ברוב הבניינים, מערכת התנגדות העומסים הצדדיים מורכבת מאלמנטים מרובים הפועלים יחדיו. מסגרות מחוזקות באמצעות חיזוקי ברך נוטות להשתלב לעיתים קרובות עם פעולת הדיאפרגמה של גג או ריצפה, אשר מחלקת את העומסים הצדדיים למסגרות המחוזקות בהתאם לקשיחות היחסית שלהן. יש לעצב את גזע הגג כך שיוכל להעביר עומסים אלו ללא עמוס יתר של הסוגרים או ללא כשל מוקדם בקצות הלוחות.

עיצוב היסודות חייב גם לשקף את מסלול העומסים. תמיכה בברך מכניסה עומסים ציריים משמעותיים לעמודים, מה שמייצר דרישות גדולות יותר לבסיסים בהשוואה למסגרת ללא תמיכה. עם זאת, עומסי הבסיסים הללו בדרך כלל קטנים מאלה הנובעים ממסגרת עם תמיכה צירונית, שבה כוחות המוטות האלכסוניים יכולים ליצור עלייה וסיבוב גדולים בבסיס. עבור פרויקטים שבהם עלות היסודות מהווה גורם מרכזי – אתרים באדמה בעייתית או חפירה יקרה בסלע – פרופיל העומסים הזה, שנמצא בין שני הקיצונים, יכול להוות יתרון הכריע.

פרויקט עירוני אחרון בדרום־מזרחה של ארצות הברית הדגיש נקודה זו היטב. מרכז הפצה באתר עם שטח מים גבוה ויכולת נשיאה ספקנית עבר תהליך הנדסת ערך שהשווה בין תמיכה בזווית (knee bracing) לבין תמיכה מרוכזת (concentric bracing). האופציה המרוכזת דרשה עמודי חורף לקליטת כוחות ההעלאה מה תמיכות, מה שהוסיף כ-180,000 דולר לתקציב היסודות. לחלופין, התמיכה בזווית שמרה על העומסים בתוך טווח הבסיסים המפוזרים, וחסכה לפרויקט גם כסף וגם זמן.

לקבל את ההחלטה באופן פרויקטי

ההחלטה להשתמש בתומכות לברך נובעת ממספר שאלות פרקטיות. מהי תחולת הסחיפה? מה דורשת קטגוריית העיצוב הסיסמי? כמה הפרעה אפשר להרשות לתכנון הרצפה מתומכות אלכסוניות? באילו חיבורים מבצע המפעל המקומי את עבודתו הטובה ביותר – חיבורים מומנטיים או פרטים פשוטים יותר של תומכות? מענה לשאלות אלו בשלב המוקדם של התכנון מונע את סוג השינויים המאוחרים בתכנון שמקלקלים את לוחות הזמנים ואת התקציבים.

במקרים שבהם התשובות מצביעות על שימוש בתומכות לברך, יש להעניק לפרטיזציה את אותה תשומת לב כמו לכל רכיב מבני אחר. עיצוב החיבורים חייב לעקוב אחר הוראות AISC 360 עבור חיבורים בולטים או מלוכדים, תוך הקפדה מיוחדת על גאומטריית לוח המתחם ועל העברת הכוחות לצלעות הקורה והעמוד. עצם התומך עצמו חייב לעבור בדיקה גם למאמצי מתח וגם למאמצי לחיצה, עם יחס עקמומיות שימנע סיבוב תחת עומסי התכנון.

גם שיקולים הקשורים לייצור וההתקנה משפיעים על ההחלטה. חיבורים של מוטות קשת (Knee brace) פשוטים לייצור במפעל, עם פחות חלקים ופחות מורכבות בהתאמה בהשוואה לחיבורי מומנט. סדר ההתקנה בדרך כלל מאפשר להתקין את המוטות לאחר שהשלד הראשי כבר עומד, מה שנותן לקבוצת ההתקנה גמישות במתן הסדרה ובשימוש בזרוע הרמה. יתרון לוגיסטי זה חשוב במיוחד באתרים צפופים או בפרויקטים עם לוחות זמנים מאיצים.
