יישום מבנים עם מסגרות קשיחות בבנייני מחסנים ומפעלים.

למה מסגרות קשיחות ממשיכות להופיע ברשימות הקצרות של פרויקטים תעשייתיים

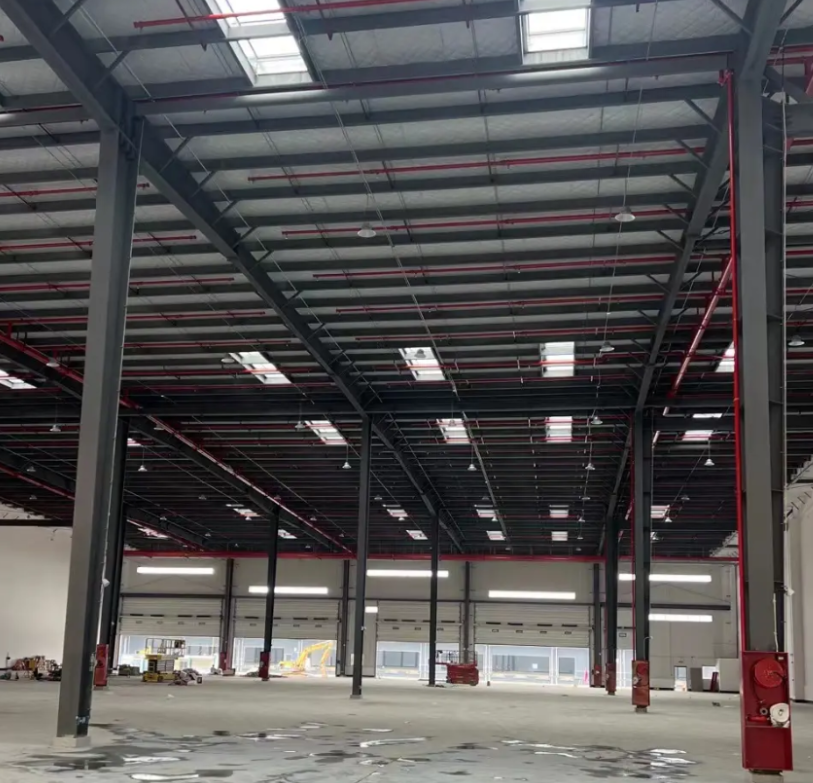

התבוננו בכל פארק תעשייתי גדול שנבנה בעשור האחרון, והתבנית קשה להתעלם ממנה. חלל פתוח, גובה רב של קירות חיצוניים, קו ראייה נקי מאחד הקצוות לשני — זהו החותם המובהק של מבנה עם מסגרת קשיחה שעושה בדיוק את מה שתוכנן לעשות. הגישה עברה ממוצר נישה לבחירה הסטנדרטית למבני מיכלים ומפעלים באזורים רבים, והנתונים תומכים בשינוי הזה.

נתוני התעשייה משנת 2026 מראים שמבנים מתכניים מוקדמים, אשר מסתמכים בעיקר על מערכות מסגרת קשיחה, ניתנים להקמה ב-30–50% מהר יותר מאשר שיטות בנייה קונבנציונליות, ובעלותם נמוכה בדרך כלל ב-20–30% למטר רבוע. אלו אינם שיפורים שוליים. עבור מתקן ששטחו 5,000 מטרים רבועים, זה מתורגם לחיסכון של שבועות בלוח הזמנים ולחיסכון ישיר בבנייה בשיעור של מאות אלפי דולרים.

יכולת הפעולה ללא תמיכות פנימיות ומה המשמעות שלה לפעילות

היתרון הנראה לעין ביותר של מסגרת קשיחה הוא החוסר בעמודים פנימיים. מסגרת קשיחה טיפוסית יכולה להשיג תחומים חופשיים באורך עד 60 מטרים ללא תמיכה פנימית . זה חשוב בהרבה יותר מאשר היבט אסתטי.

תחשבו על מחסן שמריץ מערכות אוטומטיות לאחסון והוצאת פריטים. כל עמוד פנימי כופה התאמה של המבנה — שורות המתקנים נעצרות ומתחילות מחדש, מסלולי הרצועות מתעקלים, ותפוקת המערכת התיאורטית יורדת. במבנה עם מסגרת קשיחה, המתקנים נמשכים ללא הפסקה מקיר לקיר. מסלולי הנסיעה של המנוף הם ישרים. שטח הקרקע השימושי מגיע ל-98% משטח הקרקע הכולל, לעומת כ-70% במבנה בטון קונבנציונלי עם עמודים פנימיים. ההפרש של 28 נקודות בשימוש בשטח משפיע ישירות על הכמות המרבית של המלאי שניתן לאחסן במתקן, ועל היעילות שבה ניתן להזיז אותו.

יעילות מבנית באמצעות עיצוב מדורג

מה שהופך את המסגרת הקשיחה באמת ליעילה אינו רק החוסר בעמודים — אלא האופן שבו משתמשים בפלדה עצמה. רכיבי המסגרת העיקריים הם מדורגים, כלומר עומק החתך משתנה לאורך האורך של הרכיב: חתכים עמוקים יותר באזורים שבהם מומנטי הפעולה גדולים ביותר, וחתכים nôngים יותר באזורים שבהם העומסים קלים יותר.

כאן הנדסת הבנייה הופכת מעניינת. מבנה מסגרת קשיח ממקם חומר בדיוק באותם מקומות שבהם יש דרישה מבנית הגבוהה ביותר, במקום להשתמש בקטע אחיד לאורך כל המבנה. התוצאה היא מסגרת שמסוגלת לשאת את אותם עומסים כמו תכנון קונבנציונלי, אך עם כמות נמוכה בהרבה של פלדה. משקל נמוך יותר של הפלדה גורם ליסודות קלים יותר, מה שמפחית עוד יותר את העלות. בפרויקט מחסן בגודל בינוני, השפעה זו יכולה לצמצם את התקציב הכולל ליסודות ולפלדה המבנית ב-15–20% לעומת גישה לתכנון ללא דרדרות.

מהירות ההקמה והעלות של הזמן

לוחות הזמנים לבניית מבנים עם מסגרת קשיחה קצרים באופן משמעותי מאלטרנטיבות של בטון יצוק באתר. רכיבים מוקדמים במפעל מגיעים לאתר כבר מוכנים – מגודלים, מקוללים ומזומנים להרכבה באמצעות ברגים. ההקמה בשטח נעשית בממוצע בקצב של 200 מטרים רבועים ליום עבור מחסן טיפוסי עם מסגרת שערית. .

פרויקט אחד בשנגחאי השלים מחסן מסגרת קשיחה ששטחו 5,000 מטרים רבועים תוך שבעה ימים, וקיצר בכך את עלויות הבנייה הכוללות ב־15% בערך, והאיץ את תחילת הפעילות בשני שבועות לעומת האופציה הבטון. הצמצום הזה של לוח הזמנים חשוב לעסקים שבהם כל חודש של עיכוב בהשכלה פירושו הפסד הכנסות, הסבה מחדש של מלאי ומערכת קיימת שנמצאת תחת לחץ. האפשרות לעבור מהנחת אבן הפינה להשכלה בתוך שבועות במקום בתוך חודשים משנה לחלוטין את הכלכלה של הרחבת הקיבולת.

גמישות בתכנון עבור פעולות משתנות

הדרישות התעשייתיות נוטות להיות דינמיות. מבנה שתוכנן היום לאחסון פלטות עלול לדרוש תוך שלוש שנים לתמוך בייצור קל, או שמרכז הפצה עלול להזדקק להוספת קומה בינונית לשירותים משרתיים ולמערכת מיון ברצף. מבנים מסגרת קשיחה מתמודדים עם מעברים כאלה טוב יותר מרוב האלטרנטיבות.

השטח הפנימי ללא עמודים מאפשר إعادة תצורה ללא אילוצים מבניים. אפשר להוסיף מבנים צדדיים (lean-tos) לקירות הצד. אפשר להכניס קומות ביניים בכל נקודה לאורך התחנה. ניתן להתקין מערכות זרליות תקרה ללא שינוי בסגירת המסגרת הראשית, בתנאי שהתוכנית המקורית חישבה את העומסים. התאמתיות הזו אינה תיאורטית – זו שיקול מעשי שמופיע שוב ושוב בניתוחי עלות מחזור חיים. מבנים שיכולים להתאים את עצמם לעסק מספקים ערך ארוך טווח טוב יותר מאשר מבנים שנקבעו לתצורה אחת בלבד.

נתיבי עומסים ויציבות צדדית

היבט חשוב אך פחות מודן בעיצוב מסגרות קשיחות הוא האופן שבו הן מתמודדות עם עומסים צדדיים. החיבורים המחזיקים מומנט בין העמודים לרצועות יוצרים נתיב עומסים רציף שמעביר כוחות רוח ורעידות אדמה ישירות ליסודות. בכך נעלם הצורך במערכות תמיכה נפרדות ברוב היישומים.

המדריך לשנת 2024 של איגוד יצרני מבנים מתכתיים, אשר תואם לקוד הבנייה הבינלאומי ול־ASCE 7-22, מספק הנחיה מקיפה לעיצוב החיבורים האלה עבור מגוון תנאים של עומסים. למבנים באזורים עם רוחות חזקות או באזורים סיסמיים, הקשיחות הצירית המובנית של המסגרת הקשיחה — שמתאימת בדרך כלל באמצעות בדיקות צד שלישי בערכים של כ־3.2 קילוניוטון למטר מרובע — מעניקה דרגת ניבוי שלא ניתן להשיג בחיבורים שנבנו בשטח. .

הנקודות שבהן המסגרות הקשיחות נכשלות

הערכה כנה דורשת הכרה בגבולות שלהן. המסגרות הקשיחות הינן היעילות ביותר מבחינת עלות לבניינים חד־פאנליים ברוחב של עד כ־60 מטרים. מעבר לרוחב זה, עיצובים רב־פאנליים עם עמודים פנימיים הופכים ליותר משתלמים, מאחר שהכמות הכוללת של פלדה עולה באופן משמעותי עם הגידול באורך הפאנל. עבור שטחים גדולים במיוחד, בהם הפעילות יכולה לסבול עמודים מבודדים, מערכת מסגרת קשיחה רב־פאנלית עשויה לספק ערך טוב יותר.

באופן דומה, מתקנים עם עומסי מנוף כבדים במיוחד או עם ציוד רגיש לרטט המחייב ייעודיות עלולים לדרוש אמצעי מבניים נוספים מעבר לעיצוב הסטנדרטי של מסגרת קשיחה. אלו בעיות שניתנות לפתרון, אך הן מוסיפות עלות ומורכבות שאותן יש לקחת בחשבון בהחלטה.

תקנים ותקנים לייצור

איכות הבנייה של מסגרת קשיחה תלויה בתקנים לייצור. האיברים העיקריים של המסגרת מיוצרים בדרך כלל מפלדת גיליון בעלת חוזק מתיחה גבוה, אשר עומדת בדרישות התקן ASTM A572 Grade 50 או בתקנים שקולים לו . האיברים המשניים — קורות גג וקורות קיר — מיוצרים על ידי עיבוד קרה מפלדה מגולוונת, בדרך כלל מדרגה G550 . השילוב הזה יוצר מבנה המאזן בין חוזק, התנגדות לקורוזיה והעלות.

ייצור בסביבת מפעל מבוקרת מבטיח איכות ריתוך עקבי, מיקום חורים מדויק וטיפול תקין נגד קורוזיה. lắpת השדה הופכת אז לנושא של חיבור רכיבים זה לזה באמצעות בולטים לפי תרשים ההתקנה — תהליך התלוי בדיוק של הייצור במפעל. לכן חשוב לעבוד עם יצרן שמשמר ביקורת איכות הדוקה. לדוגמה, 'ג'ונגוויי בילדינגס' פועלת על פי סטנדרטי ייצור המתיישרים עם المواصفות הבינלאומיות, מה שמבטיח שהמוצרים שמגיעים לאתר הם בדיוק כמו אלו שתוכננו ויוצרו במפעל.
