Nyligen slutfördes och överlämnades stålkonstruktionsarbetena för Longliyuan-livsmedelsprojektet i Horqin Left Middle Banner, som utfördes av Shenyang Zhongwei Heavy Industry Steel Structure Engineering Co., Ltd. (nedan kallad "Zhongwei Heavy Industry"). Projektet ligger i Tongliao, Inre Mongoliet, och har en byggyta på ca 15 000 m² samt använder ca 100 metriska ton konstruktionsstål. Huvudkonstruktionen använder ett portalkarmsystem. Byggnaden, som är avsedd att stödja produktion och relaterade driftsfunktioner inom livsmedelsindustrin, lägger fokus inte bara på konstruktionssäkerhet, rymdorganisation och byggeffektivitet, utan även på kontinuitet i byggnadens skal, vattentätning vid kritiska detaljer, termisk isolering, komponenternas noggrannhet samt underhållsvänlighet i framtiden.
För en industribyggnad innebär färdigställande mer än att slutföra upprättandet av de primära stålelementen. Det innebär också att designinformation, fabriksfertigställning, transportplanering, montering på plats, installation av byggnadens skal och kvalitetsgodkännande har integrerats i en komplett leveransprocess. Genom att följa logiken för portalkonstruktionssystemet – "lättviktigt konstruktionsarbete, effektiv montering, systematisk utformning av byggnadens skal och processkontroll från början till slut" – kopplade Zhongwei Heavy Industry detaljritning, komponentfertigställning, inspektion före frakt, fasadvis transport och montering på plats för att tillhandahålla teknisk support för ett stabilt, välorganiserat och underhållsvänligt byggnadsutrymme.
Huvudkonstruktionen använder ett portalkarmsystem. Portalkarmar är en mogen konstruktionslösning som används på många ställen för enfaktoriska industribyggnader. Stålpelare, stålklintar, stagningssystem, taklås och ytterkomponenter arbetar tillsammans för att skapa ett stabilt bärande system. Med en hög grad av fabriksförmontering och monteringsbaserade anslutningar på plats kan systemet förbättra byggorganisationens effektivitet samtidigt som det uppfyller kraven på bärförmåga, total stabilitet och funktion. Det ger också ett relativt kontinuerligt inomhusutrymme för produktion, lagring, logistik och utrustningslayout.
För byggnader som tjänar livsmedelsindustrin måste utrymmet inte bara omfatta produktion och lagring, utan även personalkommunikation, materialflöde, utrustningsgränssnitt, klimatskikt, vattentätning och avvattningslösningar samt efterföljande rengöring och underhåll. Därför kan värdet av ett stålkonstruktionsprojekt inte mätas enbart i ton stål. Det bör också bedömas utifrån om det strukturella systemet är lämpligt, om installationsreferenspunkterna är stabila, om klimatskiktets detaljer är sammanhängande, om takavvattningen är obegränsad och om gränssnitten mellan olika discipliner är praktiskt genomförbara. Utifrån detta tillvägagångssätt hanterades projektet genom att strukturen, klimatskiktet och byggorganisationen behandlades som sammankopplade system.
Byggeffektiviteten för ett portalkonstruktionsprojekt beror till stor del på om designinformation från den tidiga fasen kan omvandlas korrekt till komponentdata som kan tillverkas, transporteras, monteras och kontrolleras. Under detaljeringsskedet fokuserade Zhongwei Heavy Industry på att granska rutnätsrelationer, pelarfotspositionering, balk-till-pelaranslutningar, stagordningar, reglaruppgifter, skalsgränssnitt, öppningar samt fackverks- och kantprofiler.
Kärnändamålet med detaljering är inte enbart att skapa fler ritningar, utan att i förväg identifiera gränssnittsproblem som kan påverka installationen och byggnadens skal. Till exempel måste anslutningsdetaljer uppfylla strukturella krav samtidigt som de tillhandahåller rimligt arbetsutrymme för montering av höghållfasta skruvar, svetshandlingar, lyftning och positionering samt kvalitetskontroll. Komponentindelningen måste anpassas till tillverkningsmöjligheterna och transportbegränsningarna, samtidigt som den stämmer överens med monteringsordningen på plats. Anslutningar runt tak, väggar, dörrar och fönsteröppningar måste också i förväg ta hänsyn till blästring, lister, överlappning och fästförhållanden. Att klargöra dessa frågor innan byggnationen påbörjas minskar behovet av tillfällig skärning, förstorade hål, omarbete och sekundära justeringar på plats, vilket innebär att projektet förskjuts från »att lösa problem på plats« till »att hantera risker under designfasen«.

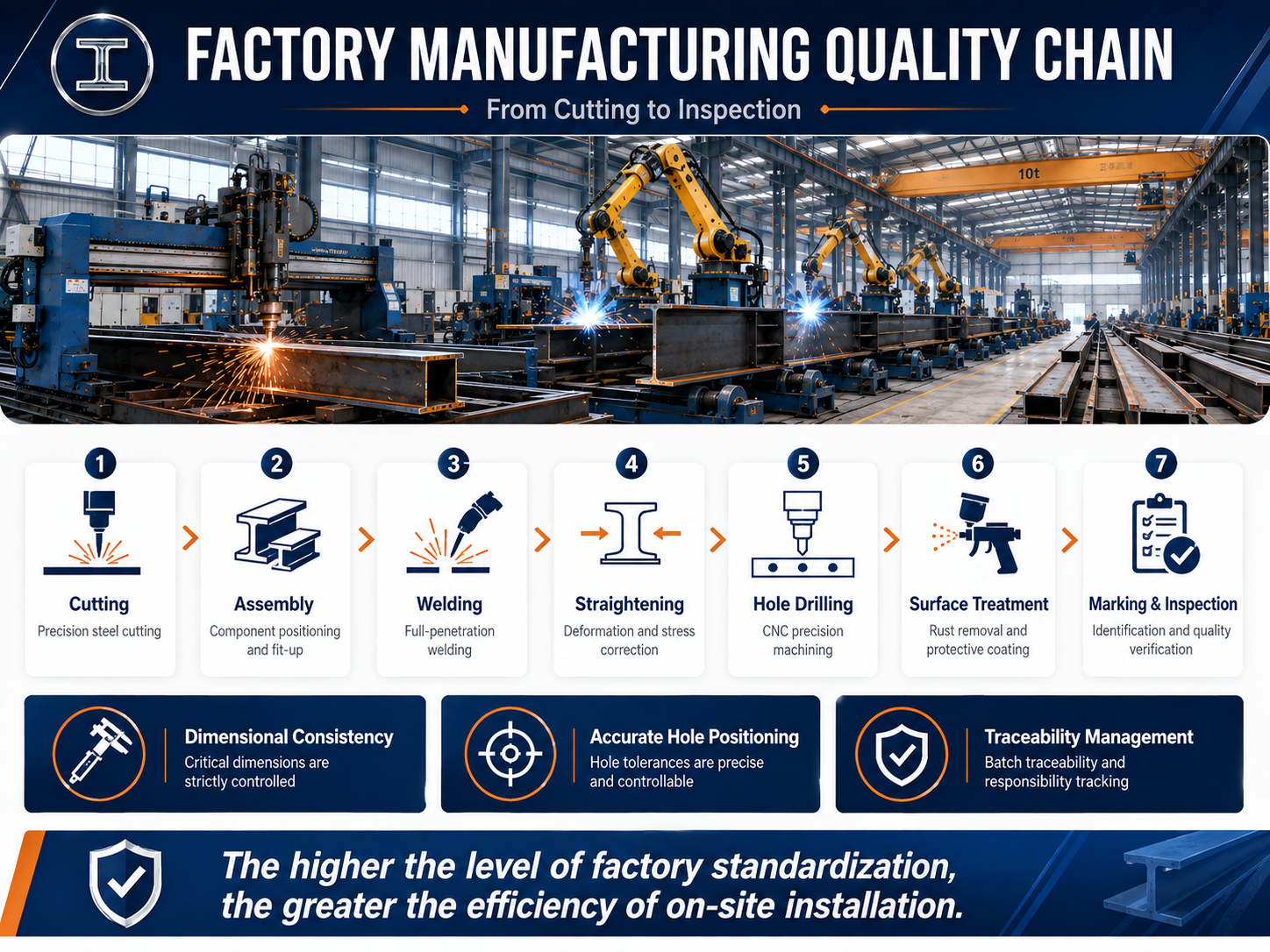

Fördelarna med fabriksbaserad ståltillverkning kan endast omvandlas till effektivitet på byggarbetsplatsen om komponenternas mått, hålpositioner, svettskruvning och identifieringsinformation förblir konsekventa. För portalkomponenter måste produktionskontrollen omfatta materialskärning, montering, svetsning, raktning, borrning, ytbearbetning, identifiering och slutlig fabriksinspektion. Alla lokala avvikelser kan på plats manifesteras som svåra anslutningar, ökad justering vid sammanställning eller inkonsekventa referenspunkter för installation av fasad.
Zhongwei Heavy Industry han hanterat "mått – svetsning – rätning – hållägen – identifiering – inspektion" som en sammanhängande kvalitetskedja. Under tillverkningen fokuseras på slutgeometrin för stålpelare och stålbalkar samt på placeringen av anslutningsplåtar. Värmeinsatsen vid svetsning kontrolleras för att begränsa dess inverkan på rakhet och tvärsnittsgeometri hos profiler. Komponentidentifiering matchas också med detaljritningar, produktionsdokumentation, leveranspartier och installationszoner. Genom att utföra mer standardiserat arbete i fabriken minskas andelen fältarbete, vilket gör att lyft, justering och anslutning snarare följer en monteringsbaserad byggmetod.
Monteringen på plats av en portalkonstruktion sker inte enkelt i en linjär sekvens av "pelare - balkar - färdigställning." Innan det fullständiga strukturella systemet är färdigt förblir huvudkonstruktionen i ett tillfälligt bärförmåga-tillfälle. Därför måste byggplaneringen samtidigt ta hänsyn till lyftzoner, tillfällig stabilitet, montering av stag, ankomstordning för komponenter samt mätningar och kontroller. Under projektets genomförande behandlades bildandet av stabila strukturella enheter som en grundläggande princip. Efter att stålpelarna placerats ut justerades de initialt och säkrades tillfälligt. Stålbalkar och stag monterades sedan successivt för att bilda rumsligt stabila enheter, följt av en helhetskontroll av rutnätlinjer, nivåer och lodrättighet.
Denna stegvisa kontrollmetod hjälper till att begränsa avvikelser inom specifika arbetsområden och förhindrar att lokala fel förs vidare till efterföljande bågar. För senare arbeten med byggnadens skal är noggrannheten i den primära konstruktionen också en avgörande installationsgrund: tydligheten i positionerna för takstolar och väggstagar, konsistensen i takkanter och åsar samt justeringen av dörrar, fönster och utrustningsöppningar i förhållande till deras designade platser påverkar alla direkt installationskvaliteten för väggpaneler, takpaneler och kantprofiler. Strukturell noggrannhet och den slutliga byggnadens yta är därför inte separata frågor, utan delar av en sammanhängande kvalitetskedja.
Kvaliteten på fasaden av en industribyggnad uppnås vanligtvis inte genom komplexa former, utan genom konsekventa panelfoglayouter, takkanter, dörr- och fönsteröppningar, hörn, väggfotar och detaljerade kantprofiler. I en portalkonstruktion utgör väggskalen både den yttre uttrycksformen och byggnadens direkta barriär mot vind, regn, temperaturvariationer och långsiktig miljöpåverkan. Dess fästningspålitlighet, kontinuitet i överlappningar samt tätningsprestanda vid detaljer är nära kopplade till byggnadens hållbarhet.
Installationen av projektets fasadskal utfördes i enlighet med konstruktionskraven, med särskild kontroll av panelernas placering, fästpunkter, överlappningsriktning, inre och yttre hörn, öppningslistor, vägbottenavslutning och anslutningar mellan olika material. En enhetlig panelindelning och konsekventa listmått skapar en tydlig och ordnad industriell fasad. Samtidigt möjliggör kontinuerliga överlappningar och tätningsvägar att uppfylla både kraven på visuell ordning samt vind- och regntätning inom samma detaljkonstruktionsystem. För byggnader för livsmedelsproduktion påverkar stabiliteten i den yttre fasadskalen även inomhusmiljöns temperatur och fukt, driftförhållanden för utrustning samt framtida underhållsfrekvens. Fasadskalen måste därför hanteras inte enbart som "materialinstallation", utan som ett komplett "byggnadsprestandasystem".

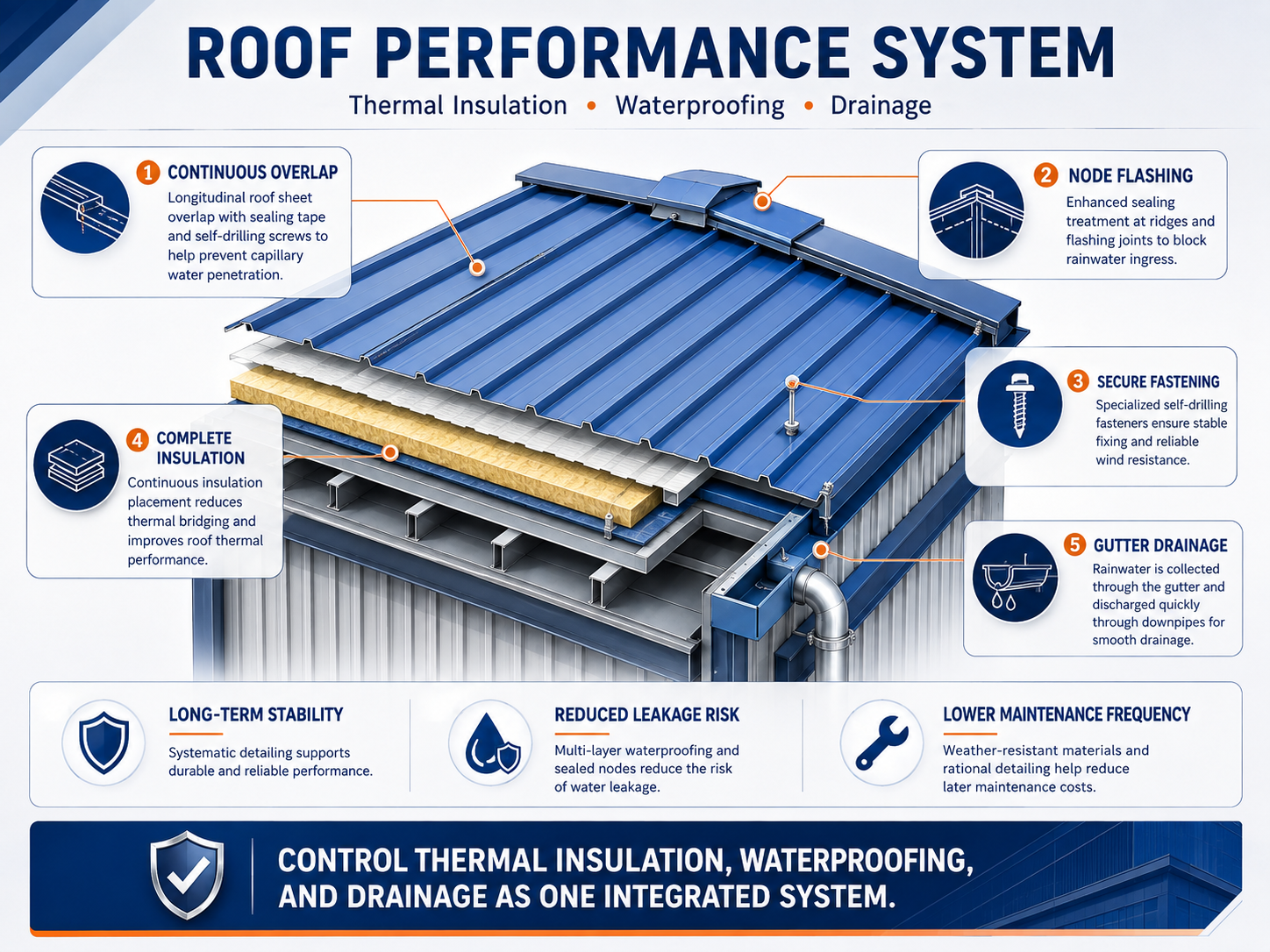

Taket på en stålindustribyggnad utsätts under lång tid för vind, regn, snö, temperaturvariationer samt värmeutvidgning och -kontraktion. Kammare, takkanter, överlappningar, takrännor, avlopp och olika takgenomföringar är också områden där konstruktionsdetaljer ändras oftast. Att enbart lita på plåttjocklek eller tätningsmedel kan inte ge en fullständig vattentätning. Ett pålitligt tak kräver lämpliga lutningar, kontinuerliga överlappningar, blädder vid detaljer, tillräcklig dräneringskapacitet och hög installationskvalitet som fungerar tillsammans.
Taksystemet för detta projekt byggdes med isolering och vattentätning enligt konstruktionskraven. Byggkontrollen fokuserade på kontinuiteten i takpanelernas överlappningar, åsk- och takfotslisterna, takrännornas och nedloppsrörens ordning, monteringen av fästdon samt tätningen vid lokala detaljer. Genom att definiera detaljmetoder och byggssekvenser i förväg minskade projektet bristande gränssnitt orsakade av överlappande yrken och möjliggjorde att regnvatten samlades in och ledde bort längs den avsedda vägen. Installationen av isoleringsskiktet fokuserade på kontinuitet och fullständiga anslutningar vid kritiska detaljer, vilket hjälpte till att undvika uppenbara termiska broar eller kondensationsrisker orsakade av lokala avbrott, ojämn komprimering eller felaktig behandling vid anslutningar.
Från byggnadens drifts- och underhållssynvinkel är takets verkliga värde inte bara att det "inte läcker vid färdigställande", utan snarare att det bibehåller stabil prestanda under långvariga temperaturförändringar, nederbörd, vindtryck och underhållsförhållanden. Att behandla vattentätning, avrinning, isolering, fästning samt inspektion/underhåll som ett integrerat system minskar frekvensen av oplanerade reparationer och förbättrar den långsiktiga driftsäkerheten för en industribyggnad.

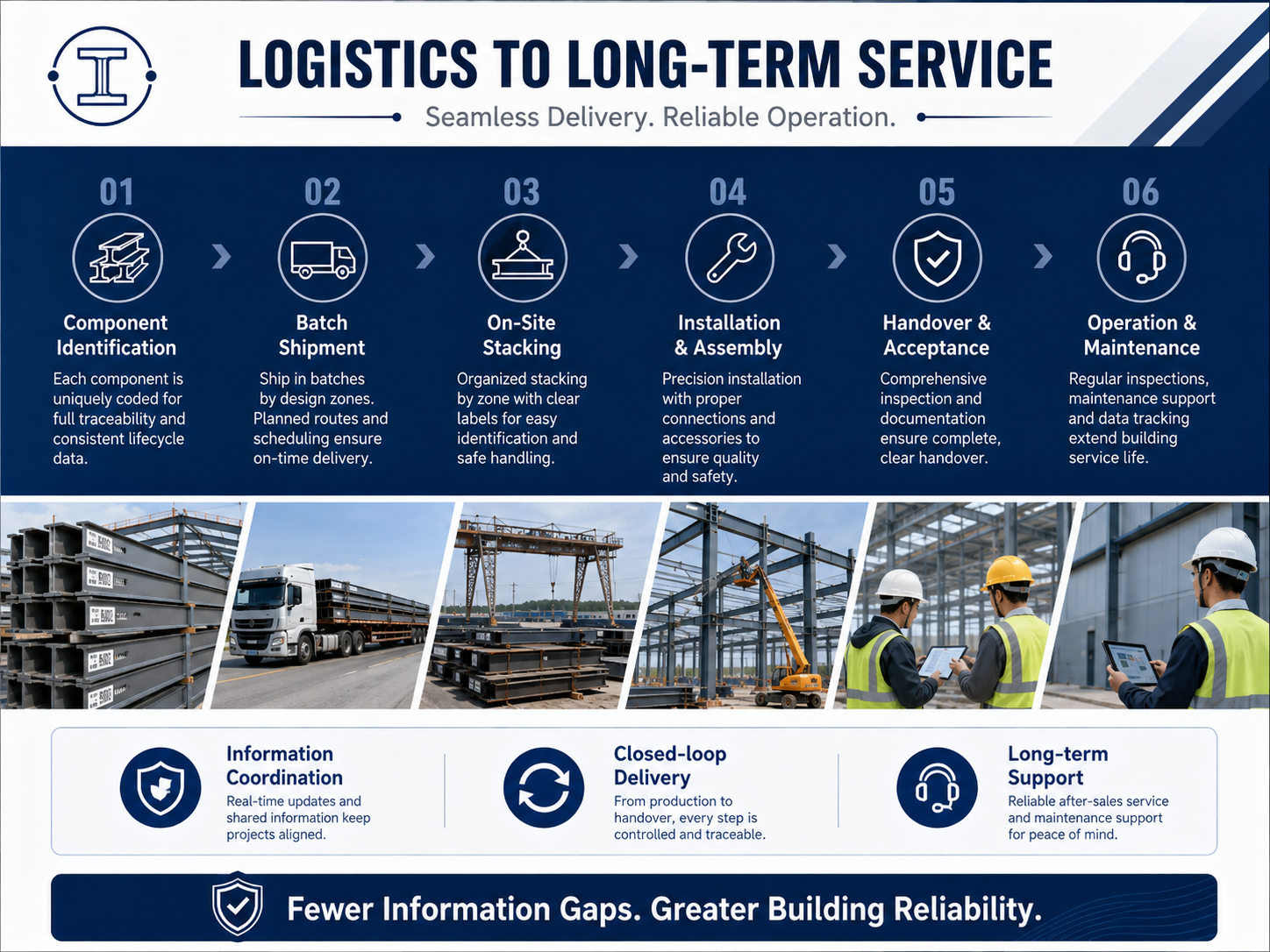

Logistik i ett stålkonstruktionsprojekt är inte bara ett transportsteg efter tillverkningen; det är ett viktigt gränssnitt som förbinder fabriken med byggarbetet på plats. Om leveransordningen inte stämmer överens med installationszoner kan det leda till sekundär hantering, överdriven användning av lagringsytor, tidsförlust vid sökning efter komponenter samt förseningar vid lyft, vilket direkt påverkar byggeffektiviteten. Vid organiseringen av detta projekt betonade Zhongwei Heavy Industry samstämmigheten mellan komponentidentifiering, lastningspartier och installationsområden, så att primära medlemmar, stag, takbjälkar och anslutningsdelar anlände i samordnade sett som motsvarade byggsekvensen.
För långa komponenter och profiler som redan har fått ytbearbetning kräver transporten också uppmärksamhet på stödpunkter, säkringsmetoder och skydd av färdiga produkter för att minska lokal deformation eller skador på beläggningen vid lastning, lossning och transport. På platsen organiseras stapling med hänsyn till kranens arbetsspann, byggåtkomstvägar och monteringsordning för att minimera upprepad hantering. Att utvidga begreppet "fabrikation slutförd" till "klar för direkt installation på plats" förbättrar den praktiska omvandlingen av fabriksbaserad stålfabrikation till byggprocessens effektivitet.
Kvalitetskontroll av stålkonstruktioner måste omfatta flera nivåer, inklusive material, tillverkning, kopplingar, installation och byggnadens skal. Under projektets genomförande måste kvaliteten på komponenttillverkning, rutnätlinjer och höjder på plats, kopplingsdetaljer, stagningssystem, fästning av skalen och viktiga takdetaljer granskas i enlighet med relevanta designhandlingar och godkännandekrav. För ett färdigt byggnadsutrymme bör godkännande inte endast fokusera på om enskilda komponenter uppfyller kraven, utan även på om de övergripande strukturella förhållandena, kontinuiteten i skalen och avrinningsvägarna är fullständiga.
Efter projektöverlämning beror den långsiktiga prestandan för en stålbyggnad också på driftshantering och regelbundna inspektioner. Anslutningar för fasadpaneler, tätningsmaterial, takrännor och dagvattensystem samt lokala beläggningar kan åldras eller försämras vid långvarig utsättning för miljöpåverkan och bör därför underhållas enligt de faktiska bruksförhållandena. Zhongwei Heavy Industry:s officiella webbplats inkluderar platsanvisningar, installation samt drift- och underhållstjänster i sina helintegrerade lösningar för stålkonstruktioner. En sluten loop som skapas genom teknisk dokumentation, felrapportering och uppföljningstjänster hjälper till att utöka en engångsprojektleverans till en underhållbar och spårbar långsiktig byggnadsanläggning.
För kunder inom industribyggnader handlar valet av en entreprenör för stålkonstruktioner inte bara om inköp av ståldelar; det handlar också om att välja ett leveranssystem som effektivt kan koppla samman design, tillverkning, logistik och montering på plats. Zhongwei Heavy Industry:s nuvarande verksamhet omfattar byggnader med stålkonstruktion, stållager, stålverkstäder och relaterade applikationer. Enligt dess officiella webbplats inkluderar dess servicekedja forskning och utveckling samt design, tillverkning, installation samt drift och underhåll, där digitala och fabriksbaserade metoder används för att förbättra projektets samordningseffektivitet.
Projektet speglar en nyckelteknisk egenskap hos industribyggnader med portalkonstruktion: "konstruktionssystemet kan vara enkelt, men änd-till-änd-processstyrning kan inte förenklas." Från att lösa problem under detaljeringen till att säkerställa komponenternas konsekvens i fabriksproduktionen; från att samordna fraktbatcher med lyftsekvensen till att kontrollera konstruktionens noggrannhet genom fältmätning; och från att skapa en ordnad fasad genom yttervägdetaljer till att uppnå kontinuerlig takprestanda genom isolering, vattentätning och avrinningssystem – varje steg påverkar byggnadens användbarhet och underhållskostnader. Den kärnvärde som Zhongwei Heavy Industry betonar med integrerad leverans är att minska informationsluckor mellan stegen, så att projektkvaliteten kan bibehållas kontinuerligt från ritningarna till den färdiga byggnaden på plats.
Eftersom projekt inom livsmedelsbearbetning, lagring och logistik samt modern tillverkning ställer högre krav på byggtidsscheman, utnyttjande av utrymme, energiprestanda samt drift och underhåll efter övertagande utvecklas stålindustribyggnader från att "snabbt skapa det primära byggnadsutrymmet" till att "stödja långsiktig drift genom systematisk ingenjörsförmåga." Mognaden hos portalkonstruktionssystem ger en effektiv grund för industribyggnader, men kvaliteten på det färdiga projektet avgörs slutligen av om konstruktionen, byggnadens skal, detaljlösningar, byggorganisationen och kvalitetsstyrningen kan bilda en komplett sluten loop.
Zhongwei Heavy Industry kommer att fortsätta stärka sina förmågor att hantera hela värdekedjan inom detaljering av stålbyggnader, standardiserad tillverkning, kvalitetsspårbarhet, logistikorganisation, montering på plats och teknisk support. För industriella verkstäder, lager- och logistikbyggnader samt relaterade byggnadsapplikationer syftar företaget till att erbjuda kunderna lösningar för stålkonstruktioner som är mer stabila, kontrollerbara och lämpliga för långtidsanvändning.
#Portalkarm #Stålkonstruktionsverkstad #StålkonstruktionFörLivsmedelsanläggning #IndustriellStålbyggnad #Stålkonstruktionsingenjörskonst #FärdigmonteradStålbyggnad #Stålkonstruktionsverkstadsbyggnad #Portalkarmsstålbyggnad
