هيكل فولاذي لمزرعة ألبان واسعة النطاق: تصميم الإطار البوابي، والتصنيع، والتركيب

التحكم الدقيق والتسليم المتكامل لمشروع مبنى زراعي فولاذي مساحته ١٤٨٠٠٠ متر مربع

نظرة عامة على المشروع

يقع هذا المشروع الفولاذي لمزرعة ألبان واسعة النطاق في تشانغو، فوشين، مقاطعة لياونينغ، الصين، ويغطي مساحة تقارب ١٤٨٠٠٠ متر مربع، ويستخدم نظام هيكل فولاذي إطاري بوابي. وشمل نطاق الهيكل الفولاذي نحو ٣١٣٦ طنًا من الفولاذ الإنشائي، وأُنجز المشروع بواسطة شنيانغ تشنغ وي للصناعات الثقيلة شركة هندسة الهياكل الفولاذية المحدودة (تشونغوي للصناعات الثقيلة).

في حالة مبنى فولاذي زراعي بهذا الحجم، لا تكمن التحديات الهندسية الرئيسية في عنصر معقد واحد، بل في القدرة على الحفاظ على هندسة هيكلية متسقة، ودقة في الوصلات، وجودة تصنيع عالية، ومنطق سليم في التركيب عبر عدد كبير من الوحدات المبنية المتكررة وأمام العمل المتوازي. ويستلزم ذلك أن تظل النية التصميمية قابلة للتتبع بدءًا من تفصيل العناصر الفولاذية ومرورًا بالتصنيع الدفعي واللوجستيات والرفع والتركيب وانتهاءً بتثبيت الغلاف الخارجي للمبنى.

وبالتالي، يُعد هذا المشروع مثالاً عمليًّا على تسليم منظومة هيكلية فولاذية متكاملة لمنشآت تربية الماشية. وتكمن قيمته التقنية في إرساء سلسلة دقيقة متواصلة: مسار التحميل الهيكلي → بيانات الوصلات والمكونات → التحكم بالأبعاد أثناء التصنيع → مراجع القياس في الموقع → هندسة الرفع المستقرة → أداء الغلاف النهائي للسقف والجدران.

١. منظومة الهيكل الفولاذي الإطاري القوسي لمباني المزارع اللبنية الكبيرة

تُستخدَم هياكل الإطارات البوابية الفولاذية على نطاق واسع في المباني الزراعية وتلك المخصصة لتربية المواشي بسبب ملاءمتها للشبكات المنتظمة، ولأطوال المباني الطويلة، وللتكرار الفعّال. ومع ذلك، فإن البساطة النسبية للشكل الإنشائي لا تعني أن التحكم الهندسي أمرٌ بسيط. فالإطارات الرئيسية، والدعائم الطولية، والأعضاء الرابطة، والعوارض العرضية، والعوارض الطولية، والإطارات الثانوية يجب أن تعمل معًا كنظام فضائي متكامل.

وتتحمل الإطارات البوابية الأساسية الأحمال الرأسية الرئيسية والأفعال العرضية، بينما توفر الدعائم الطولية والأعضاء الثانوية التثبيت وتنقل الأحمال وتحافظ على الاستقرار خارج المستوى. ولا يمكن تحقيق الافتراضات المستخدمة في النموذج الإنشائي إلا في المبنى المكتمل عندما تتصل هذه الأنظمة الفرعية بشكل متواصل وتُركَّب بالترتيب الصحيح.

في المباني الطويلة المتكررة المخصصة لتربية الماشية، يُعَدُّ الانحراف الهندسي التراكمي أحد أهم المخاطر. فقد يؤدي خطأ محلي في موقع الإطار أو ارتفاع رأس العمود أو محاذاة طرف العارضة أو مكان التثبيت إلى انتشار انحرافات تؤثر على استقامة العوارض الثانوية (البولينات)، وخطوط المرجع الخاصة بألواح السقف، والمفاصل بين ألواح الجدران، وهندسة الأبواب أو الفتحات. ولذلك، يجب أن يكون الهدف من عملية التركيب هو إغلاق الشكل الهندسي الكلي، وليس مجرد التأكُّد من إمكانية تركيب العناصر الفردية بالقوة.

وتتمثِّل طريقة التحكم الأكثر موثوقية في إدارة الهيكل حسب وحدات التركيب بدلًا من العناصر المنفصلة. فتشكِّل عدة أطر قوسية متجاورة مع الروابط الطولية والتثبيتات المكتملة الوحدة الأساسية لضمان الاستقرار والتحقق من الأبعاد. وبمجرد التأكُّد من استقرار هذه الوحدة وإغلاقها هندسيًّا، يمكن متابعة التركيب في القسم التالي. وهذا يقلِّل من مدة عدم الاستقرار المؤقت ويحدُّ من الخطأ التراكمي في التركيب.

٢. الرسومات التفصيلية للهياكل الفولاذية للمباني الزراعية الكبيرة

تُحوِّل تفاصيل الهياكل الفولاذية النوايا التصميمية الإنشائية إلى بيانات تصنيعٍ وتركيبٍ يمكن تنفيذها مباشرةً. وفي المباني الفولاذية الزراعية الكبيرة، لا يقتصر جودة التفاصيل على صحة اتصالٍ واحدٍ فحسب، بل تحدِّد ما إذا كان بالإمكان إعادة إنتاج مئات أو آلاف العناصر المماثلة من نفس نظام المرجعية بنتائج متسقة.

يتمحور التركيز الحرج حول تحديد الواجهات. فيجب إنجاز تحديد اتصالات العارضات بالأعمدة، واتصالات العناصر الداعمة، وواجهات القضبان الطولية والعرضية، ولوحات الأطراف، ومجموعات الثقوب، ولوحات الاتصال، وتقسيم العناصر، والعلاقات الخاصة بالتجميع الميداني قبل بدء الإنتاج. وعند بناء عدة حظائر أو مناطق بناء بالتوازي، ينبغي تقليل الاختلافات غير الضرورية بين التفاصيل المماثلة إلى أدنى حدٍ ممكن لتقليل عمليات تغيير خطوط الإنتاج، وتغييرات عمليات الفحص، والأخطاء في التعرف على العناصر في الموقع.

يجب أيضًا إدماج قيود النقل والرفع في استراتيجية التفاصيل. فطول العضو ومركز ثقله ونقاط الرفع وترتيب التحميل على الشاحنة واتجاه التركيب كلُّها عوامل تؤثِّر في خطة التقسيم. فالتحسين المقصور على راحة التصنيع وحدها غالبًا ما يحوِّل المشكلات إلى مجالَي اللوجستيات أو التركيب في الموقع. أما النهج الأقوى فهو تحسين عمليات التصنيع والنقل والرفع كنظامٍ منسَّقٍ واحد.

٣. تصنيع دفعات الفولاذ والتحكم بالأبعاد

عندما يصل تصنيع الهياكل الفولاذية إلى عدة آلاف من الأطنان، يتغيَّر السؤال التصنيعي المحوري. فالمشكلة لم تعد تتعلَّق بما إذا كانت المصنع قادرًا على إنتاج عضوٍ واحدٍ، بل بما إذا كان بإمكانه إعادة إنتاج نفس المعايير البعدية وجودة التصنيع باستمرارٍ عبر الدفعات المتتالية.

يمكن أن تضخّم عمليات الإنتاج المتكررة الأخطاء المرجعية الصغيرة. ولذلك، يجب أن تشكّل خطوط القطع المرجعية ومواقع تركيب الأجزاء وانكماش اللحام والتصويب والثقب وهندسة الاتصالات الطرفية سلسلة أبعاد خاضعة للرقابة. وفي الإنتاج العملي، يمكن استخدام التحقق من القطعة الأولى للتأكد من صحة المخططات والقوالب ومراجع التشغيل ومواقع الثقوب وعلاقات التجميع قبل إصدار المعايير لإنتاج الدفعات.

بالنسبة للمكونات شديدة التكرار، يمكن أن تقلل نقاط القياس الثابتة والقوالب الخاصة وطرق التموضع الموحَّدة من التباين بين المشغلين. وهذا يحوّل مراقبة الجودة من التصحيح المتكرر إلى الوقاية من العيوب عبر العملية. والهدف ليس مجرد فحص العيوب بعد التصنيع، بل إنشاء عملية تضمن تكرار الاتساق البُعدي.

يُعَدُّ التحكُّم في اللحام متساوياً في الأهمية. فالتسلسل الذي يُنفَّذ به اللحام، وفجوات التجميع، ومقدار الحرارة المُورَدة تؤثِّر مباشرةً على استقامة العناصر، وزوايا الأطراف، وواجهات الاتصال. فإذا لم يُتَحكَّم في تشوهات اللحام، فقد تظهر أثناء التركيب في الموقع مشكلات مثل عدم تطابق ثقوب البراغي، أو ضعف تماسك صفائح الأطراف، أو الحاجة إلى تركيب قسري. وغالباً ما تُحدِّد هذه الظروف الواجهية الجودة الهندسية الفعلية، رغم أنَّها نادراً ما تظهر في الصور النهائية للمشروع.

لذلك يجب أن تشمل الفحوصات النهائية الخصائص المرتبطة بالتجميع، وليس فقط الطول الكلي والمظهر السطحي. ومن أبرز نقاط الفحص: هندسة العناصر، والعلاقات بين واجهات الاتصال، ومواقع مجموعات الثقوب، ومواقع الصفائح، وحالة اللحام، واكتمال الطلاء. وتكون سجلات الفحص أكثر فائدةً عندما ترتبط مباشرةً بمخاطر التركيب والواجهات اللاحقة.

٤. إنتاج الهياكل الفولاذية، والتغليف، وتخطيط الخدمات اللوجستية

غالبًا ما تضم مشاريع تربية الماشية الكبيرة مناطق تجميع متعددة تعمل في الوقت نفسه. وإذا جرى التخطيط للإنتاج واللوجستيات بشكل مستقل عن تسلسل التجميع، فقد يؤدي ذلك إلى ازدحام مناطق التخزين المؤقت، وتكرار عمليات المناولة، وضياع وقت التركيب. فالحديد الإنشائي ليس شحنة سائبة عادية؛ بل لا تتحقق قيمته إلا عندما تصل العناصر والملحقات الصحيحة إلى المنطقة الصحيحة وبالترتيب الصحيح.

لذلك يجب وضع خطة الشحن انطلاقًا من خطة التجميع عكسياً. وينبغي تجميع الإطارات الرئيسية وأنظمة التثبيت والعوارض الأفقية والعوارض العمودية والوصلات المرتبطة بها حول وحدات التجميع الكاملة كلما أمكن ذلك. كما يجب أن تتبع علامات المكونات وملصقات العبوات وقوائم التحميل والرسومات الخاصة بالتجميع منطق تحديد هوية موحد، كي لا يضطر فريق الموقع إلى البحث عن العناصر بالاعتماد على الخبرة فقط.

تتطلب العناصر الطويلة دعمًا مناسبًا أثناء التحميل، وحمايةً من التشوه الناتج عن النقل، وحمايةً للطلاء، وتسلسل تفريغ مُنظَّم يدعم عملية الرفع في الموقع. ويجب تعبئة الأجزاء الصغيرة الخاصة بالوصلات حسب المنطقة والفئة مع قوائم تحكمية لتقليل الفقدان. ويظهر إدارة اللوجستيات الجيدة في الموقع على شكل تركيب مستمر؛ بينما تظهر إدارة اللوجستيات الضعيفة على شكل انتظار، وإعادة فرز، ومناولة ثانوية.

٥. تركيب الهيكل الصلب والتحكم الهندسي في الأبعاد

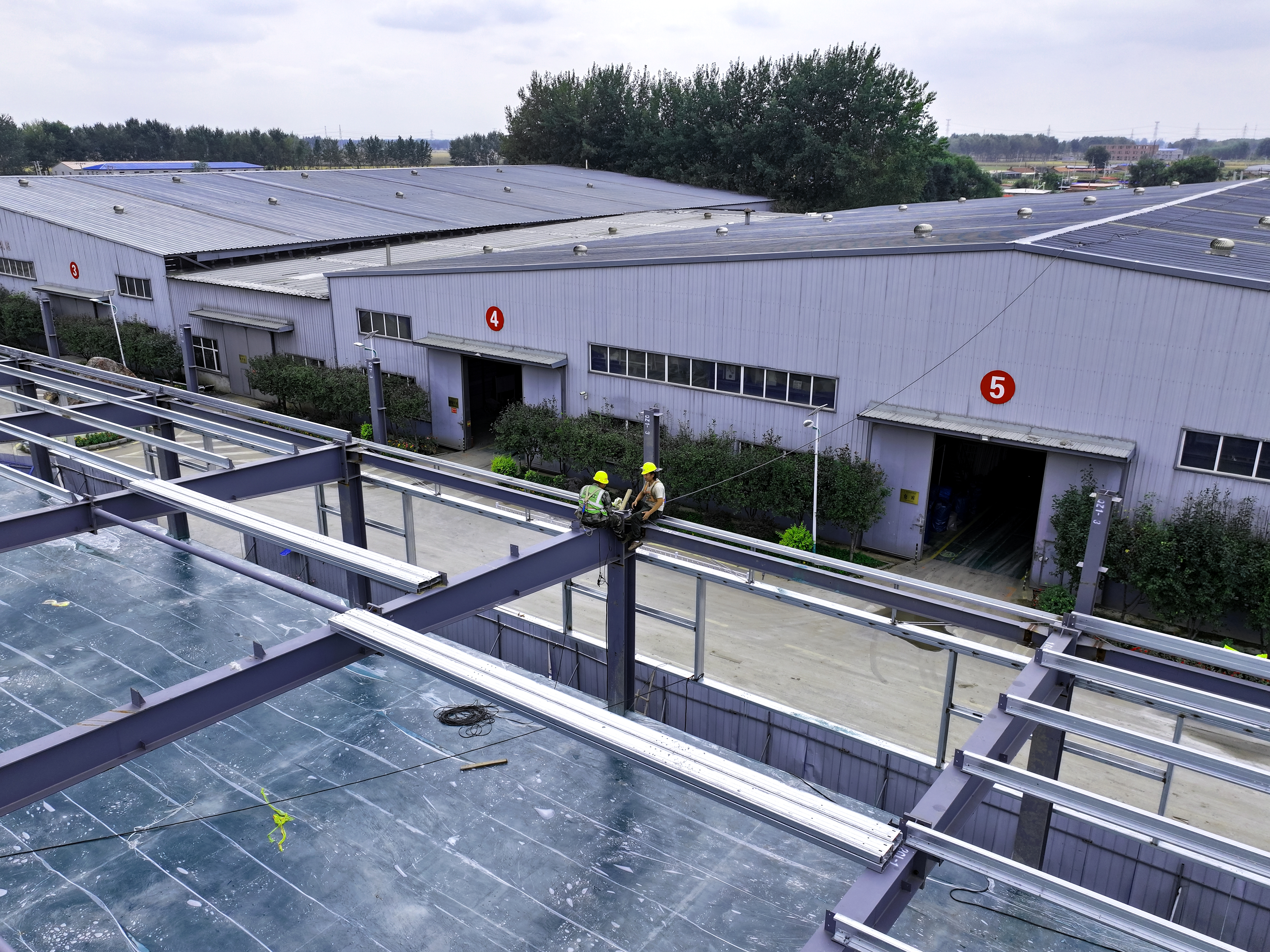

يُعَد تركيب الهيكل في الموقع التحقق النهائي من جودة التصميم والتصنيع. وفي هيكل الإطار البوابي الصلب، تشكِّل خطوط شبكة الأساس، وواجهات المراسي، وارتفاعات قواعد الأعمدة، وعمودية الأعمدة، ووصلات نهايات العوارض، وتباعد الإطارات، وإغلاق الدعامات سلسلةً متواصلةً للتحكم الهندسي في الأبعاد. وقد يؤدي الخطأ المنظَّم في أي مرحلة إلى استمراره عبر خطوط الشبكة اللاحقة.

يجب إنشاء مرجع استبيان موحَّد قبل البدء في تركيب الهيكل، والتحقق منه في المراحل الرئيسية للبناء. وبعد تركيب الأعمدة، يُقيَّم انعدام الانحراف الرأسي مع خطوط الشبكة المجاورة والعلاقة مع العناصر العليا. وبعد تركيب العوارض، تُفتش شكل الإطار الكلي وملاءمة الوصلات. وبمجرد الانتهاء من نظام الاستقرار الطولي، يُعاد التحقق من المحاذاة والارتفاع للوحدة الإنشائية.

وتتطلب الاستقرار المؤقت والانتقال إلى الاستقرار الدائم أيضًا تخطيطًا دقيقًا. فسلوك إطار البوابة الواحد يختلف قبل إنشاء نظام التقييد الطولي. ولذلك، يجب أن يهدف تسلسل التركيب إلى إغلاق النظام الإنشائي المستقر في أقرب وقتٍ ممكن. ويجب تجنُّب السحب المفرط أو تركيب العناصر بالقوة أو توسيع حفر الموقع بشكل غير خاضع للرقابة، لأن هذه الإجراءات قد تحوِّل المشكلات الهندسية إلى إجهادات في الوصلات أو مشكلات في الموثوقية أو صعوبات في تركيب الغلاف الخارجي.

يهدف الإنشاء الاحترافي إلى جعل المكونات تتناسب بشكل طبيعي ضمن التسامحات المحددة. وهذا هو النتيجة العملية للتفصيل الدقيق للصلب، والتصنيع الخاضع للرقابة، والقياس الدقيق في الموقع، عندما تعمل هذه العوامل معًا.

٦. أنظمة السقف والغلاف البنائي لمباني تربية الماشية

في مباني تربية الماشية الفولاذية، لا يُعتبر غلاف السقف والجدران مجرد غلاف ثانوي. بل يؤثر مباشرةً على التهوية، والأداء الحراري، وحماية المبنى من الأمطار، والتحكم في التكثف، والصيانة طويلة الأجل. كما أن المساحات السقفية الكبيرة قد تضخّم بمرور الوقت أي انقطاعات صغيرة في تفاصيل التسقيف أو الإحكام أو التصريف.

أول شرطٍ لغلاف مبنى عالي الجودة هو هندسة هيكلية دقيقة. فارتفاعات العوارض العرضية، واستقامة العوارض الطولية، ومواقع الأجنحة، ومحاذاة الإطار تُشكّل المستوى المرجعي للألواح السقفية والجدارية. وإذا كانت هندسة الفولاذ الأساسي والثانوي غير متناسقة، يضطر المُركِّبون إلى التعويض في مرحلة التغليف، ما قد يؤدي إلى مفاصل غير منتظمة، أو تشوهات في الحواف، أو تداخلات غير منتظمة، أو تركيزات محلية للإجهادات.

يجب أن تتناول تفاصيل السقف استمرارية العزل، واتجاه التداخل، ومواقع المسامير، والتجليفات، وفتحات السقف، ومسارات التصريف. وقد تكون مباني مزارع الألبان حساسةً تجاه الرطوبة وظروف التهوية. ويمكن أن تزيد الجسور الحرارية المحلية أو الختم غير المتواصل من خطر التكثّف، بينما قد تؤدي تنظيمات التصريف السيئة إلى تركيز مياه الجريان وزيادة العبء على التفاصيل المحلية. ولذلك، ينبغي تقييم أداء السقف باعتباره نظاماً متكاملاً يشمل العزل، والماء، والتصريف، والمتانة، وليس فقط بناءً على حدوث تسربٍ مرئي أم لا.

كما يمكن أن يفرض بيئة الخدمة الخاصة بمرافق تربية الماشية متطلبات أعلى على حماية التآكل. وينبغي أن يستند نظام الحماية الدقيق إلى مواصفات المشروع والظروف البيئية، لكن يجب أخذ الرطوبة وبخار ماء التنظيف والوسائط المسببة للتآكل المحتملة في الاعتبار عند اختيار أنظمة الطلاء وتفصيل الوصلات المكشوفة وinterfaces الغلاف الخارجي.

٧. مراقبة جودة الهياكل الفولاذية وإمكانية تتبعها

لا يمكن للمشاريع الكبيرة للمباني الفولاذية الاعتماد على فحص نهائي لاكتشاف مشاكل الجودة بعد اكتمال جميع العمليات. بل إن نظام الجودة الأكثر فعالية يُنشئ نقاط تفتيش قابلة للقياس والمتابعة عند كل واجهة قد تؤثر على العملية التالية.

بالنسبة لمباني الإطار البوابي، تشمل خصائص الجودة الأساسية هندسة الوصلات، وأبعاد العناصر، وجودة اللحام، وعلاقة الثقوب، وحماية السطح، وتحديد المكونات، وبيانات المسح الميداني. والمبدأ هو أن توفر كل عملية مدخلاً مؤهلاً للعملية التالية: فالتفصيل يوفّر بيانات إنتاج قابلة للتنفيذ؛ والتصنيع يوفّر عناصر جاهزة للتركيب؛ واللوجستيات تُوفّر دفعات تركيب منظمة؛ والتركيب يوفّر هيكلًا مستقرًا ومغلقًا هندسيًّا؛ وفريق الغلاف يعمل انطلاقًا من مرجع هيكلي موثوق.

إن نظام الجودة الناضج يجعل من الممكن تتبع المشكلات إلى بيانات أو مكونات أو عمليات محددة، بدلًا من وصفها فقط كانحرافات عامة في الموقع. وتدعم الترميز الموحَّد للمكونات، وسجلات الفحص، والفحوصات الانتقالية إمكانية التتبع الكامل عبر دورة الحياة، وتحسّن قابلية تكرار تصنيع الدفعات الفولاذية.

٨. التصنيع المتكامل لهياكل الصلب وتسليم المشاريع

ليست قدرة شركة تصنيع الهياكل الفولاذية التنافسية تتحدد فقط من خلال سعة المعدات أو الكمية السنوية بالطن. فبالنسبة للعملاء، تكمن القيمة الأكبر في الحفاظ على اتساق المعلومات التقنية والمعايير النوعية ومنطق واجهات التواصل، بدءًا من مرحلة تفصيل الهياكل الفولاذية وتصنيعها ووصولًا إلى الشحن ودعم تركيبها في الموقع.

ويكتسب هذا الأمر أهميةً خاصةً في مشاريع المباني الفولاذية الزراعية الكبيرة، حيث تُنفَّذ دفعات كثيرة من المكونات ومناطق العمل بالتوازي. ومع تزايد عدد واجهات التواصل، قد يتحول أي فجوة في المعلومات إلى خطرٍ يؤثر في الجدول الزمني أو التكلفة. وتقوم شركة تشونغ وي هيفي إنداستريز بتنسيق عمليات التفصيل والتخطيط الإنتاجي والتفتيش والخدمات اللوجستية ومتطلبات التركيب وفقًا لاحتياجات واجهة المشروع التالية، بدلًا من معاملة كل وظيفة كهدف منفصل يتم إنجازه بشكل معزول.

التحسين المستمر في هذه العملية يعني تقليل التباينات غير الضرورية في الوصلات، وزيادة توحيد الأعضاء، واستقرار السلاسل البُعدية في التصنيع، وتحسين إمكانية تتبع الدفعات، ومطابقة تسلسل الشحن مع خطط الرفع، واستخدام سجلات العمليات لتحديد الانحرافات بسرعة. والهدف واضحٌ: الحفاظ على موثوقية الهيكل، وسلاسة التركيب، واستقرار الهندسة، وقابلية التنبؤ بالتسليم حتى في ظل ظروف الإنتاج الضخم.

وبالنسبة لمصنّع الهياكل الفولاذية، فإن هذا هو الفرق بين توريد مكونات منفردة وتسليم نظام بناء متكامل.

حلول المباني الفولاذية الزراعية

ويُظهر مشروع هيكل المزرعة dairy farm الفولاذي هذا كيف يمكن تطبيق التصنيع الصناعي والتنسق في تركيب الموقع على المباني الزراعية الكبيرة. وأهميته التقنية لا تكمن في عملية واحدة فقط، بل في النقل المستمر للنية الهيكلية والدقة البُعدية عبر مراحل التفاصيل الهندسية، والتصنيع، والخدمات اللوجستية، والتركيب، وتركيب غلاف المبنى.

توفر شركة تشنغوي للصناعات الثقيلة خدمات تنسيق الهندسة، وتفصيل الهياكل الفولاذية، وتصنيع الهياكل الفولاذية الإنشائية، والتفتيش على الجودة، والتغليف، والدعم اللوجستي الدولي للمباني الفولاذية الزراعية، ومرافق تربية الماشية، والمباني الصناعية، والهياكل الإنشائية ذات الإطارات البابية الواسعة. وفي مزارع الألبان وغيرها من المرافق الزراعية الكبيرة، يمكن وضع خطط المشاريع استنادًا إلى الأداء الإنشائي، وإمكانية التصنيع، وتسلسل التركيب، وقابلية التتبع، والاستخدام الطويل الأمد للمبنى.

فيما يخص الاستفسارات المتعلقة بمشاريع الهياكل الفولاذية لمزارع الألبان، أو المباني الفولاذية ذات الإطارات البابية، أو الحلول المخصصة للمباني الفولاذية الزراعية، فإن شركة تشنغوي للصناعات الثقيلة قادرة على تقديم تقييم فني وعرض أسعار خاص بكل مشروع استنادًا إلى المخططات، وأبعاد المبنى، والأحمال التصميمية، ومتطلبات التسليم.
