– Mise en avant de la coordination technique le long des chemins de charge des portiques, de la précision en fabrication, de la planification de la mise en place et des systèmes d’enveloppe de toiture et de façade

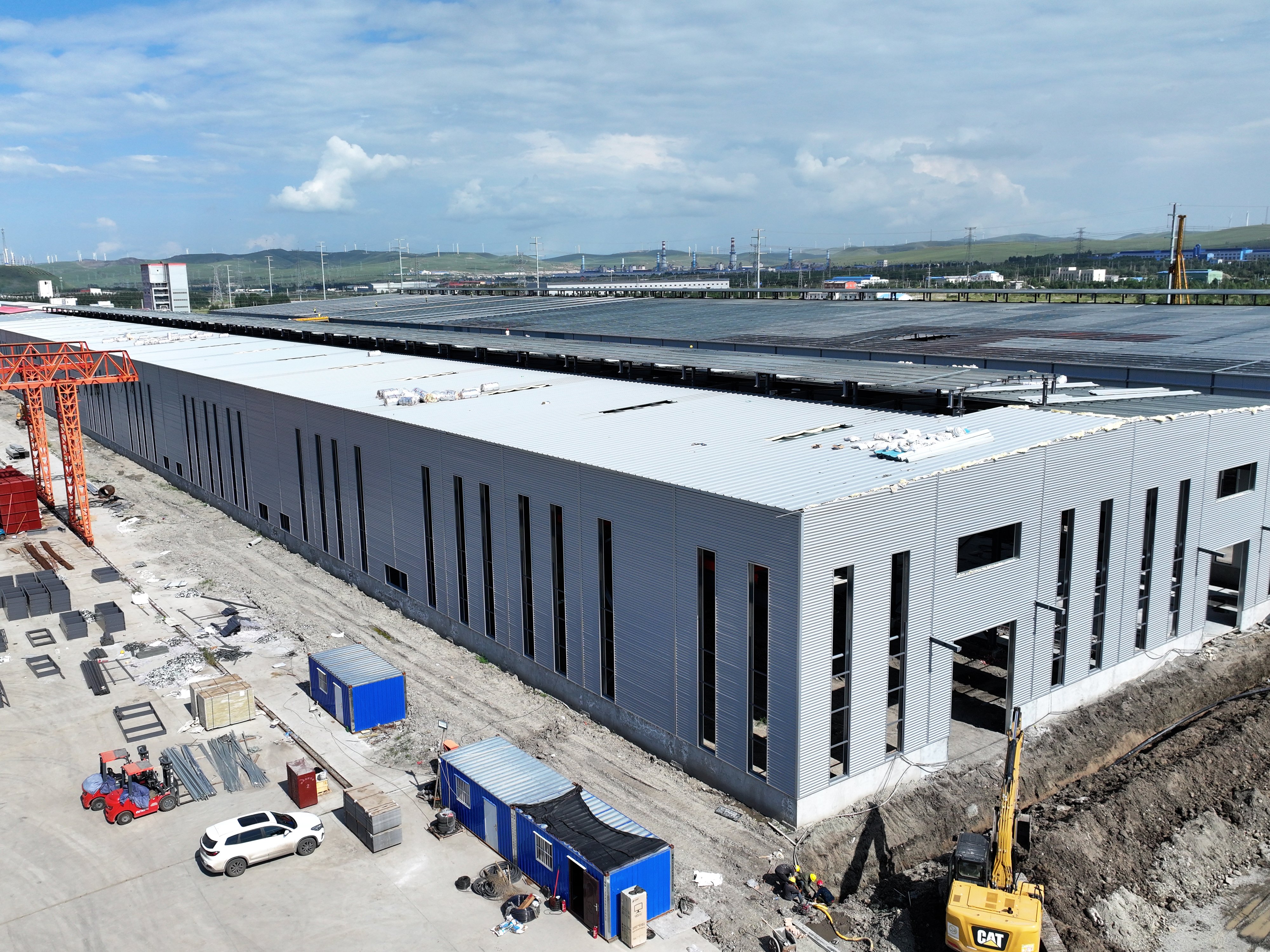

Shenyang Zhongwei Heavy Industry Zhongwei Heavy Industry Co., Ltd. (« Zhongwei Heavy Industry ») a récemment achevé et livré les travaux de structure métallique de l’usine n° 1 de technologie environnementale des pailles de Jilin Jiayuan, située à Liaoyuan, Province du Jilin. L’installation sert des applications de production industrielle et d’utilisation des ressources de paille. Plutôt que de mettre l’accent uniquement sur l’ampleur du bâtiment, ce projet se distingue davantage par la manière dont il coordonne le système structurel à portique, la conception détaillée et la fabrication des composants, la planification de la mise en place, ainsi que les interfaces entre enveloppe de toiture et enveloppe murale. Cette approche coordonnée traduit les exigences propres aux bâtiments industriels — espaces dégagés étendus, construction rapide, facilité de maintenance et stabilité à long terme — en contrôles techniques précis, offrant ainsi une référence technique concrète pour des bâtiments industriels similaires dans le Nord-Est de la Chine.
Le projet couvre une superficie totale de 25 459 m² et utilise un système structurel à portique, avec environ 639 t d’acier structural. La configuration structurelle réelle doit encore être déterminée de façon exhaustive en fonction de la trame des poteaux, de la portée, de la hauteur du bâtiment, des charges permanentes, des charges d’exploitation, des actions du vent et de la neige, des charges suspendues et des charges liées aux équipements de processus. Pour les grands bâtiments industriels à un seul niveau, l’objectif d’un portique ne consiste pas simplement à rendre la structure « légère ». La priorité technique est d’assurer un équilibre entre l’efficacité des matériaux, l’efficacité de la fabrication et l’efficacité de la construction, tout en satisfaisant les exigences relatives à la capacité portante, à la stabilité, au contrôle des déformations et à la fiabilité des assemblages.

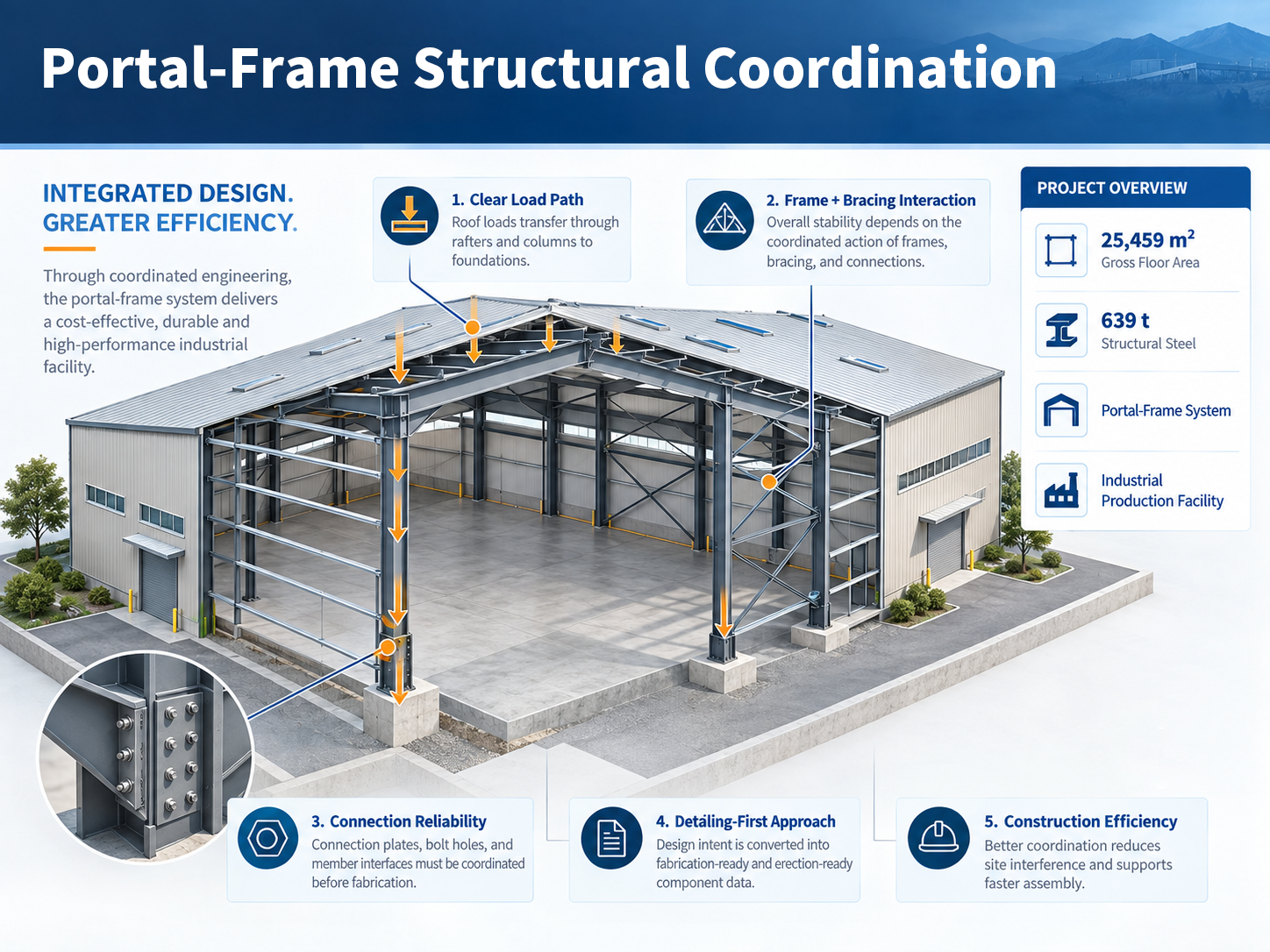

Les avantages techniques d’un bâtiment industriel à portique commencent par un chemin de charge clair. Les poteaux, les fermes et les assemblages forment un système continu résistant aux charges. Les charges verticales sont transmises par l’ensemble de la toiture, les fermes du portique et les poteaux jusqu’aux fondations, tandis que les charges de vent, les charges de neige et les actions temporaires liées à la construction sont transmises et résistées grâce à l’action combinée des portiques, des systèmes de contreventement et des assemblages entre la structure et l’enveloppe du bâtiment. Pour les grands bâtiments industriels, la conception structurale ne se limite donc pas à la vérification de la résistance de poutres ou de poteaux isolés. La stabilité globale, la rigidité latérale, le comportement en rotation des assemblages ainsi que la coordination avec le système de contreventement revêtent une importance égale.
Pendant la phase de détaillage technique, l’intention de conception doit être traduite en informations relatives aux composants, afin que ceux-ci puissent être fabriqués, transportés et montés de façon efficace. Si les dimensions des plaques de liaison, les emplacements des trous pour boulons, la segmentation des éléments, les relations entre les platines d’extrémité ainsi que les interfaces entre les pannes et les raidisseurs de mur ne sont pas coordonnées à l’avance, le chantier risque de devoir procéder à un rélargissement secondaire des trous, à des découpes provisoires, à des interférences entre éléments ou à des perturbations dans l’ordre de montage. Pour cette raison, Zhongwei Heavy Industry accorde une importance accrue à une approche « détaillage en premier » pour ce type de projet. L’identification des composants, la normalisation des liaisons, la centralisation des données de fabrication et la vérification de la séquence de montage permettent de résoudre le plus possible d’informations de conception en usine, réduisant ainsi l’incertitude sur le chantier.

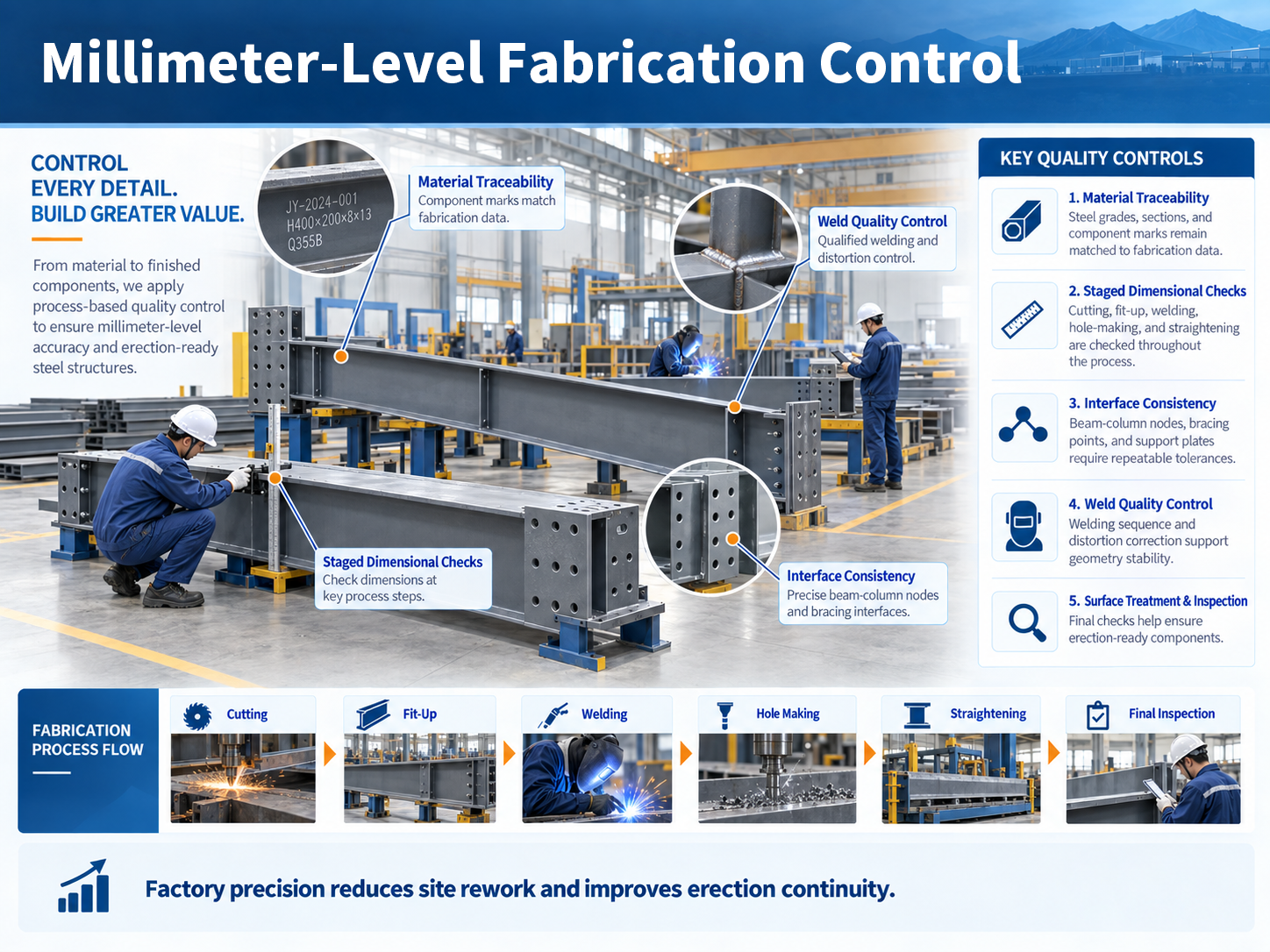

Un projet de structure en acier peut sembler ne consister qu’assembler de grands composants, mais sa qualité réelle dépend de nombreux contrôles détaillés. Les dimensions de découpe, l’espacement des trous, la rectitude des éléments, les relations entre faces d’extrémité, la déformation liée au soudage, les tolérances d’assemblage et la qualité du traitement de surface peuvent tous influencer la précision des opérations de montage ultérieures. Dans les bâtiments continus à plusieurs travées ou à grande surface, de faibles écarts sur des éléments individuels peuvent s’accumuler et s’amplifier aux lignes de maillage, aux arêtes de toiture, aux gouttières et aux interfaces des finitions de l’enveloppe, affectant ainsi à la fois l’apparence générale et les performances de l’enveloppe du bâtiment.
Le contrôle de la fabrication doit donc se concentrer sur trois niveaux. Premièrement, les informations relatives aux matériaux et aux composants doivent être traçables afin que les nuances d’acier et les sections, les marquages des composants et les plans de fabrication correspondent correctement. Deuxièmement, le contrôle dimensionnel doit être effectué tout au long du processus, avec des inspections étapes par étape lors de la découpe, de l’assemblage préliminaire, du soudage, de la perçage et du redressage, plutôt que de se fier uniquement à l’inspection finale. Troisièmement, la cohérence des interfaces de connexion doit être préservée, notamment aux jonctions poutre-colonne, aux nœuds de contreventement, aux platines de support de liteaux et aux points d’ancrage de l’enveloppe. Pour les composants fabriqués en série, une stabilité constante est plus importante que la réalisation d’un élément individuel « extrêmement précis », car la mise en œuvre industrialisée repose sur l’interchangeabilité et la continuité dans toute la série.
La qualité des soudures doit également correspondre à la fonction structurelle de chaque assemblage. Les différents nœuds supportent des efforts internes distincts ; par conséquent, le type de soudure, l’ordre de soudage et les exigences d’inspection doivent respecter les plans d’exécution et les normes techniques applicables. Pendant la fabrication, une séquence d’assemblage rationnelle, un soudage équilibré ou symétrique, ainsi que des corrections de déformation nécessaires permettent de réduire les effets néfastes de l’apport thermique du soudage sur la géométrie des éléments. Une fois la fabrication terminée, des vérifications dimensionnelles, des inspections des soudures et des inspections du traitement de surface constituent une base stable pour le montage sur site.

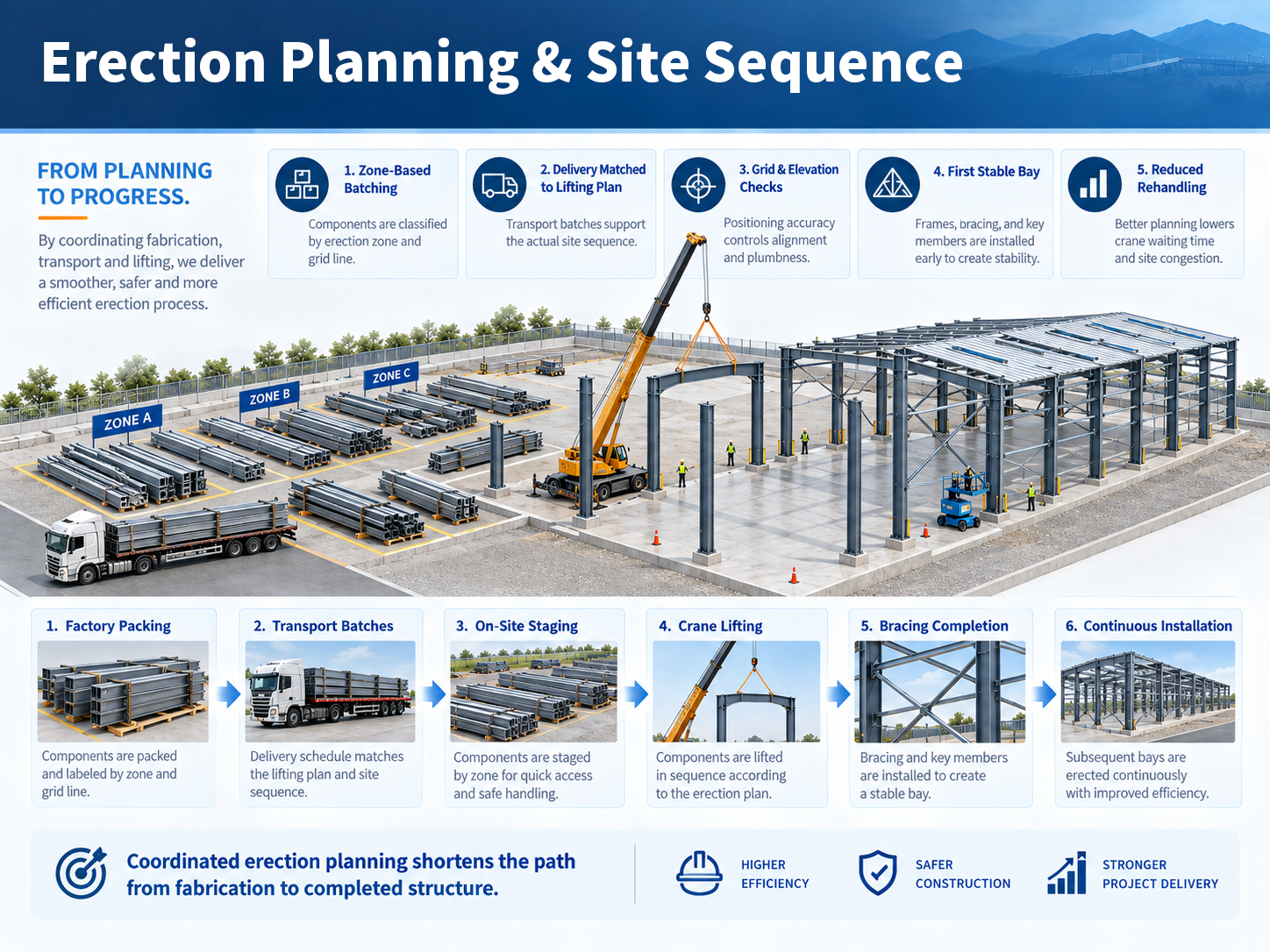

Les structures à portique sont bien adaptées à la mise en place préfabriquée, mais le fait d’être « montables » ne signifie pas que le processus est automatiquement efficace. La productivité sur site dépend de l’ordre de livraison des composants, des emplacements de stockage, du rayon de travail de la grue, des mesures de stabilisation provisoire et de la rapidité avec laquelle les portiques peuvent être assemblés en unités spatialement stables. Pour un grand bâtiment industriel, si les lots de transport ne sont pas synchronisés avec l’ordre de montage sur site, une production usinière achevée peut tout de même entraîner des manutentions inefficaces sur site, des recherches de composants, une occupation excessive de l’espace sur site et des temps d’attente pour la grue.
Les exigences relatives au site doivent donc être prises en compte avant le début du chargement. Les composants doivent être classés par zone de montage et par ligne de grille, et les lots de transport doivent être coordonnés avec le plan de levage. La priorité doit être donnée à la livraison, sous forme d’ensembles complets, du premier portique, du système de contreventement et de tous les éléments nécessaires à la création de la première travée stable. Pendant le montage, les vérifications selon les lignes de grille et les niveaux servent de base pour contrôler le positionnement des bases de poteaux, l’alignement des liaisons poutre-poteau et la verticalité des portiques. Une unité stable entièrement contreventée doit être mise en place aussi rapidement que possible avant de poursuivre le montage dans les zones suivantes. Cette séquence réduit les incertitudes pendant que la structure se trouve dans un état temporaire et facilite l’installation continue des liteaux, des raidisseurs de bardage et du système d’enveloppe du bâtiment.
Les façades des bâtiments industriels visent généralement la simplicité, la continuité et la facilité d’entretien, mais l’évaluation technique ne doit pas se limiter à la constance de la couleur. Les panneaux muraux, les lisses murales, les ouvertures pour portes et fenêtres, les angles, les socles muraux, les avant-toits et les détails des habillages forment ensemble l’enveloppe du bâtiment. Leur fonction principale consiste à maîtriser l’intrusion de la pluie entraînée par le vent, les transferts thermiques, les risques de condensation et les déformations survenant au cours d’une utilisation prolongée.
Pour les bâtiments à portique, la structure principale en acier et le système d’enveloppe entretiennent une relation interdépendante claire. La structure principale subit des déformations prévues sous l’effet des variations de température, des charges de vent et des charges d’exploitation ; les liaisons de l’enveloppe doivent donc comporter des détails capables d’absorber ces mouvements. Lors de la pose, il est essentiel de contrôler les recouvrements des panneaux, les positions des fixations, la continuité des profilés d’habillage et l’intégrité des joints étanches afin d’éviter les fuites, les bruits dus au vent ou les ondulations visibles résultant d’un mauvais exécution locale.
Du point de vue visuel, la qualité professionnelle d’un bâtiment industriel provient principalement de relations claires entre les lignes de grille, de lignes de faîtage continues, d’un rythme cohérent des joints de panneaux et d’un traitement soigné autour des ouvertures et des éléments de finition. Autrement dit, l’apparence de la façade n’est pas un « élément décoratif » distinct, séparé de la qualité technique. Elle résulte de la combinaison d’un contrôle précis des dimensions, d’une pose rigoureuse des composants et d’une installation soignée de l’enveloppe. Pour les installations à vocation productive, une interface bâtie propre et ordonnée peut également réduire la complexité des inspections, de la maintenance et des remplacements localisés futurs.

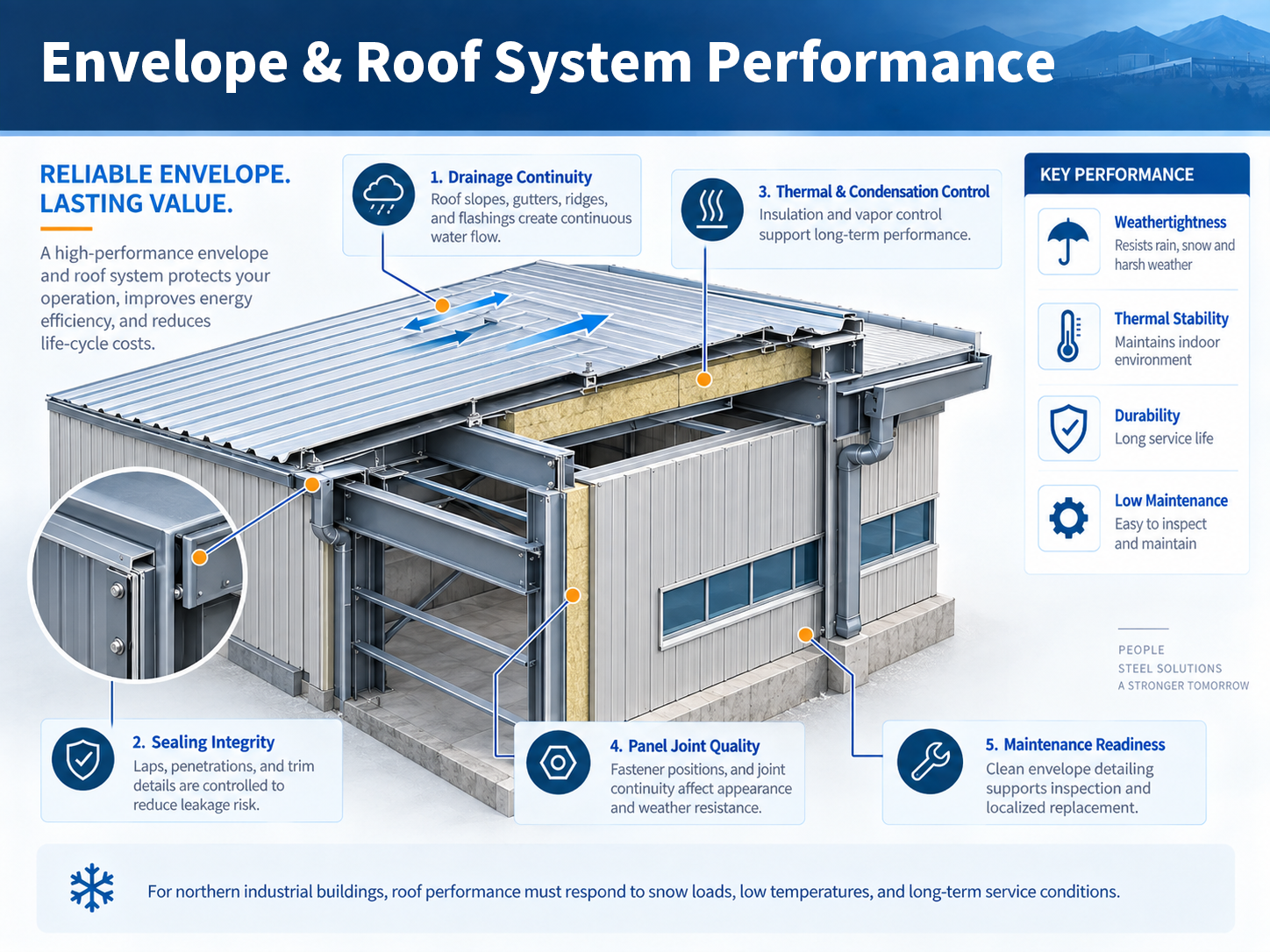

Le toit constitue l’une des parties les plus critiques d’un bâtiment industriel pendant son exploitation et sa maintenance à long terme. Les toitures métalliques de grande dimension présentent de longs chemins d’écoulement, de nombreuses jonctions et des déplacements thermiques importants ; ainsi, la perte de maîtrise dans une seule zone peut évoluer vers un problème survenant en service. Les systèmes de toiture doivent donc être gérés sous l’angle de l’étanchéité globale à l’eau, plutôt que de se fier uniquement à la capacité d’étanchéité à l’eau des matériaux pris individuellement.
Premièrement, la structure principale et le système de pannes doivent offrir une base géométrique stable et continue pour la toiture, afin d’atteindre la pente et la direction d’écoulement conçues. Deuxièmement, les recouvrements des panneaux de toiture, les arêtes, les avant-toits, les gouttières, les habillages et les traversées de toiture doivent former des chemins continus d’écoulement et d’étanchéité. Troisièmement, la maîtrise thermique et de la condensation doit être prise en compte à travers la couche d’isolation, la couche de contrôle de la vapeur et l’environnement intérieur, afin d’éviter toute condensation provoquée par des ponts thermiques localisés ou par la migration de l’humidité. Pour les bâtiments industriels situés dans les régions nordiques, la stabilité durable de la toiture sous l’effet des charges de neige, des basses températures et des écarts thermiques exige une coordination rigoureuse entre la conception, la fabrication et la pose.
Du point de vue de la gestion technique, le contrôle qualité de la toiture doit être déplacé en amont. Plutôt que de compter sur une détection réactive des fuites après achèvement, les joints des panneaux, les fixations, les habillages, les solins et la continuité des joints doivent être inspectés par zones pendant l’installation, suivis des vérifications fonctionnelles nécessaires avant remise des clés. Ce contrôle fondé sur le processus réduit la probabilité que des défauts cachés dans les détails n’apparaissent ultérieurement durant l’exploitation et la maintenance.
La compétitivité d’un bâtiment industriel en acier se traduit, en fin de compte, par la stabilité des délais de livraison. Tout manque de coordination entre la conception détaillée, la fabrication des composants, l’inspection qualité, l’emballage et le transport, la mise en place sur site et l’assistance technique peut se transformer en pression sur les délais et les coûts. La capacité intégrée de livraison de bâtiments en acier de Zhongwei Heavy Industry vise à réduire les pertes d’information entre ces étapes : la conception intègre dès l’origine les contraintes de fabrication et de montage ; la fabrication organise les composants selon la logique de montage ; les lots de transport sont gérés en fonction de la séquence de levage ; et l’équipe sur site assure un suivi complet de la qualité des structures, des enveloppes et des assemblages.
Dans ce type de projet, « Innovation et précision » ne signifie pas rechercher une technologie complexe déconnectée des besoins réels d’utilisation. Cela signifie améliorer continuellement l’efficacité structurelle, la constance de fabrication, la planification du montage et la fiabilité des assemblages. Pour les clients, la valeur mesurable inclut des limites de livraison plus claires, une séquence de construction mieux maîtrisée, une probabilité moindre de travaux secondaires sur site et un système de bâtiment mieux adapté à la maintenance à long terme.
Pour les futures usines industrielles, installations d’entreposage et de logistique, bâtiments agricoles et d’élevage, ainsi que d’autres projets de structures en acier, Zhongwei Heavy Industry continuera d’améliorer ses compétences en conception détaillée d’ouvrages, fabrication intelligente, contrôle qualité et livraison de projets. En renforçant la stabilité des procédés, l’entreprise vise à soutenir l’efficacité de construction et les besoins opérationnels à long terme de ses clients, tout en poursuivant l’avancée de la professionnalisation et de la normalisation des solutions de bâtiments en acier selon le principe « Innovation et Précision ».
