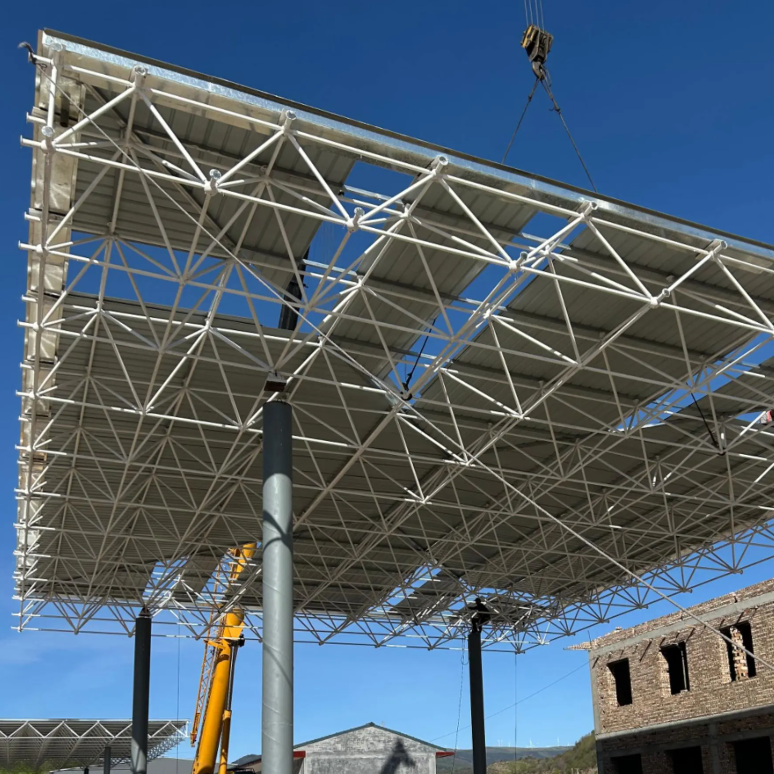

עקרונות ההנדסה שעומדים בבסיס בניית מסגרת חלל.

הגאומטריה ששינתה את הבנייה בפישות ארוכות

מסגרות חלל מייצגות אחת מאלה של חידושים בהנדסה שנראים אובvious לאחורה, אך דרשו תובנות אמיתיות כדי לפתחן. הרעיון הבסיסי פשוט: במקום לסדר רכיבי מבנה במישורים דו-ממדיים, מסדרים אותם בתבניות תלת-ממדיות שמעבירות עומסים על פני צירים מרובים בו זמנית. התוצאה היא מבנה המסוגל לכסות מרחקים עצומים עם כמות קטנה מאוד של חומר.

המסגרות התלת-ממדיות המודרניות הראשונות הופיעו באמצע המאה העשרים, אך עקרונות היסוד שלהן נמשכים הרבה יותר לאחור. קומות גאודזיות, מחזירי טלסקופי רדיו ותורני שידור — כולם משתמשים במושגים דומים של חלוקת עומסים תלת-ממדית. מה ששינה את זה היה היכולת לנתח מבנים אלו בעזרת מחשבים, מה שהפך את העיצוב המעשי אפשרי לבניינים יומיומיים ולא רק ליישומים מיוחדים.

מסלולי עומס והפצת כוחות בשלושה ממדים

ההבנה של התנהגות מסגרת חלל מתחילה בהכרה בכך שמשקולות אינן נעות לאורך מסלולים בודדים. בקרש קונבנציונלי, משקولة במרכז התחנה נעה ישירות לתומכים דרך עקימה. במבנה חלל, אותה משקולה מתפזרת דרך מספר רכיבים, כאשר כל רכיב נושא חלק מהכוח הכולל. גמישות זו היא גם יתרון וגם אתגר בתכנון.

מסלול המשקולות במבנה חלל דו-שכבתי טיפוסי פועל כך: משקולות מהדיק של הגג עוברות לצמתים העליונים של המוטות, מתפזרות לאחר מכן דרך המוטות האלכסוניים לרצועה התחתונה, ולבסוף נעות דרך הרצועה התחתונה לתומכים. מכיוון שהמסגרת מחוברת בשלושה ממדים, ניתן להפיץ מחדש את המשקולות אם רכיב בודד יעבור את העומס המרבי שלו. זה יוצר מבנה בעל קיבולת שארית משמעותית.

חקר התנהגות מסגרת תלת־ממדית הראה שתצורות עם חיזוק בצורת X נוטות להפגין את כוחות הפנים הנמוכים ביותר ואת התפלגות המטענים היעילה ביותר מבין דפוסי החיזוק הנפוצים. הגאומטריה היא קריטית. מסגרת תלת־ממדית מוגדרת היטב יכולה להשיג מאפייני קשיחות והתפלגות מטענים שדורשים כמות חומר משמעותית גדולה יותר במערכת דו־ממדית קונבנציונלית.

עיצוב הצמתים: נקודת החיבור הקריטית

אם האלמנטים של המסגרת התלת־ממדית הם העצמות, אז הצמתים הם המפרקים. ובבניית מסגרות תלת־ממדיות, המפרקים הם המקום שבו ההנדסה הופכת באמת מעניינת. צומת טיפוסי מחבר מספר אלמנטים שמגיעים מכיוונים שונים, כל אחד מהם מוביל כוחות ציריים במתח או בלחיצה. הצומת חייב להעביר כוחות אלו באופן יעיל תוך כדי התאמות לדיוק הגאומטרי הנדרש כדי שכל האלמנטים יתאימו זה לזה.

עיצוב הצמתים היה נושא של מחקר מפרך, במיוחד סביב האתגר של הפחתת השונות בגאומטריה של הצמתים. כאשר מסגרת חלל מכילה מאות או אלפי צמתים, גם סטיות קטנות בזוויות הצמתים או באורכי האיברים יכולים ליצור בעיות משמעותיות בייצור והרכבה.

פרטי החיבורים משפיעים גם על הביצועים המבניים. צמתים קשיחים שמעכבים העברת מומנט יוצרים התפלגות עומסים שונה מצמתים מוצמדים שמעבירים רק כוחות ציריים. הבחירה תלויה בדרישות העיצוב, כאשר חיבורים קשיחים מספקים בדרך כלל קשיחות רבה יותר, אך דורשים פירוט מורכב יותר.

תנאי התמיכה ותוצאתם על הביצועים

המיקום וסוג התמיכות משפיעים באופן דרמטי על ביצועי מסגרת חלל. העבודה הקלאסית של קנת' נאסלונד על תכנון מסגרות חלל, שהוצגה בכנס ההנדסי הלאומי של AISC, זיהתה שתמיכות הממוקמות כך שיוצרות קנטיליברים באורך של כ-0.3 מהפיזור הפתוח יוצרות מבנים עם עקימה קטנה יותר, צריכה נמוכה יותר בחומר, והתפלגות טובה יותר של החומר בקרשים .

לעקרון זה יש השלכות מעשיות. מסגרת חלל עם תמיכות בפינות מתנהגת שונה מזו עם תמיכות לאורך הצלעות. קווי המומנטים משתנים, והתפלגות הכוחות דרך האיברים משתנה סדרות תמיכה סימטריות סביב שניים או שלושה צירים נוטות לייצר את העיצובים היעילים ביותר .

המטרה בתכנון התמיכות היא להשיג מומנטים שליליים על התמיכות שגודלם קרוב למומנטים החיוביים במרכז הפתח. איזון זה ממזער את הכוחות המקסימליים שכל איבר בודד חייב לשאת, ומאפשר גודל אחיד יותר של האיברים בכל המבנה .

יעילות חומר ואופטימיזציה מבנית

מסגרות תלת-ממדיות הן יעילות מטבען מבחינת חומר, משום שהן ממוקדות את הפלדה במקום שבו היא נדרשת ביותר: בצמתים ובאורך מסלולי העומס העיקריים. התצורה הפתוחה של הרשת פירושה שמחברות החומר מרוכזות באיברים הנושאים את העומס בפועל, ולא מתפזרות באופן אחיד על פני חתך מלא.

אופטימיזציה של מבנים מסוג מסגרת תלת-ממדית מתמקדת בדרך כלל בשני יעדים: מינימיזציה של נפח החומר וצמצום השונות הגאומטרית בצמתים. יעדים אלו לעיתים קרובות סותרים זה את זה. מבנה שאופטימיזציה שלו נעשתה אך ורק לשם מינימיזציה של המשקל עלול לכלול מאות גדלים ייחודיים של איברים ותצורות צמתים, מה שיגרום לעלות גבוהה בייצור. לעומת זאת, מבנה שאופטימיזציה שלו נעשתה לשם יעילות בייצור עלול להשתמש בכמות גדולה יותר של חומר, אך עלותו הכוללת תהיה נמוכה יותר.

התקנים ההנדסיים הסיניים עוסקים ישירות בדילמות אלו. המפרט הטכני לבניית מבנים רשתיים תלת-ממדיים (JGJ 7-2010) מספק הנחיות לעיצוב מבנים רשתיים מפלדה, כולל רשתות, קליפות סריגיות חד-שכבתיות ודו-שכבתיות, ותילי קורות תלת-ממדיות. המפרט מכסה בחירת המבנה, עקרונות העיצוב הבסיסיים, וגבולות הנטיה. התקנים הללו משקפים עשורים של ניסיון מעשי בבניית מסגרות תלת-ממדיות במגוון רחב של סוגי בניינים.

יישום בשטח: לקחים מהמציאות

מסגרות תלת-ממדיות אינן יצירות תיאורטיות בלבד. הן מופיעות בשדות תעופה, באצטדיונים, באולמות תערוכות ובמתקנים תעשייתיים ברחבי העולם. אחד המקרים המרשימים כלל גג של אולם הרצאות גדול שדרש החלפה ללא הפרעה לפעילות בתוך האולם. המבנה המקורי לא הכיל מסמכים דיגיטליים — רק תוכניות נייר מארבעים שנה קודם לכן .

הצוות עיצב יותר מ-110 קורות פלדה קלים בגודלים ייחודיים, כאשר חלקם הגיעו לעומק של 2.5 מטר . גישת האתר הייתה מוגבלת קיצונית, ולא ניתן היה להשתמש בזורק בגלל תשתיות תת-קרקעיות . החומרים הועלו ידנית לאורך צידי הבניין באמצעות חבלים. למרות המגבלות הללו, מערכת הקורות הותקנה בהצלחה, ללא צורך בחיזוק נוסף של המבנה הקיים .

הפרויקט הזה מדגים מספר עקרונות מרכזיים. ראשית, רכיבי מסגרת חלל ניתנים להתאמה לתנאים קיימים מורכבים. שנית, מערכות קורות קלות משקל ניתנות להתקנה בסביבות לוגיסטיות מאתגרות. שלישית, ייצור מדויק מאפשר הרכבה באתר גם כאשר תנאי האתר אינם אידיאליים.

מתי מסגרות חלל הן פתרון מתאים

מסגרות התחום מצליחות ביישומים הדורשים תחנות פתוחות גדולות עם תמיכה ביניים מינימלית. הן מתאימות במיוחד לבניית גגות, כאשר משקל מערכת הגג יחסית נמוך בהשוואה לטווח.

המורכבות של ייצור הצמתים נשארת גורם מגביל. פרויקטים עם גאומטריות פשוטות ותבניות צמתים חוזרות הן יעילות יותר מבחינה עלות-תועלת מאשר פרויקטים הדורשים מאות חיבורים ייחודיים. התקדמויות בעיצוב ממוחשב וייצור אוטומטי מקטינות באופן שוטף את המכשולים הללו, אך הכלכלה הבסיסית עדיין מעדיפה גאומטריות פשוטות.

מומחיות הנדסית ויכולת ייצור

המסירה המוצלחת של פרויקט מסגרת חלל דורשת מומחיות הנדסית שמעבירה את מעבר העיצוב המבני הבסיסי. סיבתיות היצרנות חייבת להיות צמודה. הלוגיסטיקה חייבת להיות מאורגנת. סדרי ההתקנה חייבים להיות מתוכננים כדי להבטיח שהרכיבים יתחברו זה לזה כמתוכנן. Shenyang Zhongwei Heavy Industry פיתחה את היכולות לנהל את הדרישות הללו, ויוצרת רכיבי מסגרת חלל שמקיימים את הדיוק הגאומטרי ותקני האיכות הדרושים לביצוע אמינה ביישומים עם תרונות ארוכים.
