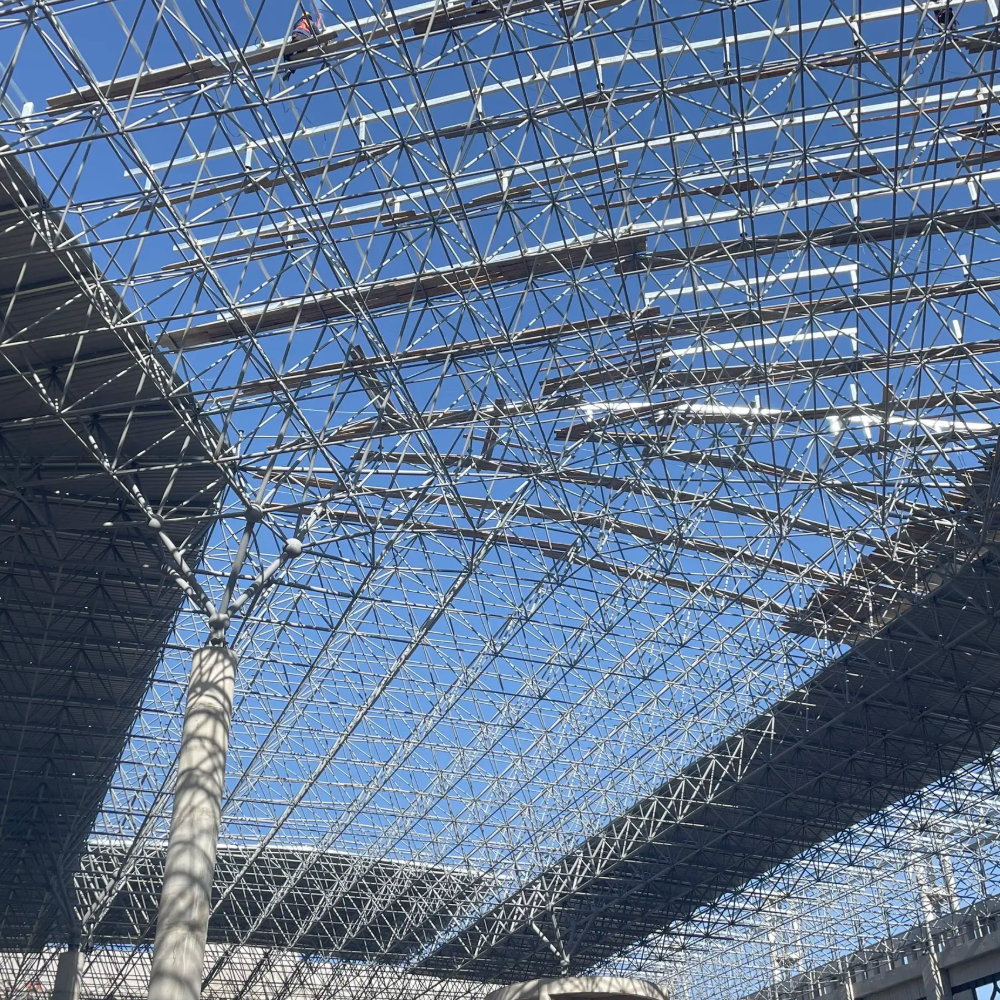

מהם היתרונות האדריכליים בשימוש במערכים מרחביים?

יותר מרק גג

מסגרות תלת-ממד נוטות להיחשף כפתרון יעיל למבנים גדולים — אצטדיונים, שדות תעופה, היכלי תערוכות. אך דימוי זה לא משקף את הפוטנציאל האדריכלי האמיתי של המערכת. מסגרת תלת-ממד היא מערכת עמודים תלת-ממדית שבה האלמנטים מחוברים זה לזה בתבנית גאומטרית כדי לחלק את המטענים בכמה כיוונים. התוצאה היא מבנה שמתאפיין ביציבות יוצאת דופן ובהשפעה חזותית קלה.

הממשיכה האדריכלית נובעת מהיעדר רשת מבנית קונבנציונלית. סידור עמודים וקורות מסורתי מקבע קצב שמשפיע על תכנון הפנים וההבעה החיצונית. מסגרות תלת-ממד פורעות קצב זה. הן יכולות לכסות תוכניות קומות לא סדירות, למתוח מעל מבנים קיימים וליצור נפחים פנימיים דרמטיים שלא היו מעשיים עם מערכות אחרות.

קלות חזותית ושקיפות

אחת המאפיינים האדריכליים המרשימים ביותר של מסגרות תלת-ממד היא הקלות החזותית שלהן. למרות שהן נושאות עומסים גדולים, האיברים שלהן בדרך כלל דקיקים – לעיתים קרובות חתכים צינוריים או זוויות דקיקות שמסודרות בתבנית חוזרת.

מאפיין זה חשוב בבניינים ציבוריים, שם החוויה של המרחב מהווה חלק מהמטרה הארכיטקטונית. טרמינל שדה תעופה עם גג מסגרת תלת-ממד מרגיש פתוח ומרחבי בדרכים שלא ניתן להשיג עם מבנה קונבנציונלי של קרשים ועמודים. המבנה הופך לחלק מהביטוי האדריכלי, ולא משהו שצריך להסתיר מאחורי תקרה.

פרויקט באסיה הדרומית-מזרחית כלל מרכז כנסים, ובו צוות העיצוב רצה שהגג ייראה כמישור צף. פתרון מסגרת המרחב סיפק תחתית ברורה באורך של 60 מטר (200 רגל) עם עומק מבני של כ-1.8 מטר (שישה רגל). התוצאה הייתה מישור תקרה שנראה כצף מעל ריצפת התערוכות, ללא ערבוב חזותי מתומכים ביניים. האדריכל ציין שמסגרת המרחב אפשרה לבניין להביע הצהרה ללא תלות בעיטורים חיצוניים.

תכנון פנים ללא הגבלות

הטובה האדריכלית המעשית הנובעת מהגאומטריה של מסגרת המרחב היא החופש בתכנון הפנים. מכיוון שהמשקולות מתפזרות דרך הרשת התלת־ממדית, ניתן למקם עמודים במקום הנוח ביותר ולא במקום שבו הדחיפה המבנית דורשת זאת. קירות פנים הופכים לחלוקות לא מבניות שניתן להזיז או להסיר בהתאם לשינוי בצרכים.

למבנים שצריכים להתאים את עצמם לאורך זמן — מוזיאונים, בתי ספר, בנייני משרדים — גמישות זו היא ערך מוסף. מוזיאון יכול לארגן מחדש את חללי התערוכות שלו ללא חשש מקירות נושאים. בניין משרדים יכול לקלוט תכנונים שונים של שוכרים ללא שינויים מבניים. מסגרת החלל מספקת מעטפת מבנית נייטרלית שתומכת בתוכנית האדריכלית ולא מגבילה אותה.

ההחלפה היא שמסגרות החלל דורשות תכנון ותהליך ייצור מתוחכם יותר מאשר מסגרות קונבנציונליות. הגאומטריה של הצמתים — כלומר, הנקודות שבהן האיברים נפגשים — חייבת להיות מדויקת, ואורכי האיברים חייבים להיות מדויקים בתוך טווח סובלנות צפוף. עם זאת, בפרויקטים שבהם גמישות פנימית היא עדיפות, היתרונות בדרך כלל מצדיקים את המאמץ הנוסף בהנדסה.

אינטגרציה של מערכות בניין

מסגרות תלת-ממד מציעות יתרון פרקטי שאדריכלים מעריכים: הן מאפשרות לשלב בהן מערכות הנדסיות בתוך העומק שלהן. צינורות מיזוג אוויר, קווי חשמל, תאורת נקודתית ומערכות הגנת אש יכולות כולן לעבור דרך הרשת הפתוחה של מסגרת התלת-ממד. .

שילוב זה יוצר שני אפקטים. ראשית, הוא מפחית את הצורך בחלל תקרה נפרד, מה שיכול למזער את הגובה בין הקומות בבניינים רב-קומתיים. שנית, הוא שומר על הנגישות למערכות לצורך תחזוקה, ללא הפרעה למרחבים המאוישים. מנהל מתקנים יכול לגשת לצינורות או לקווי חשמל דרך המסגרת, בלי לפגוע בתקרות המסיימות.

בבניין משרדים רב-קומתי, גישת מסגרת התלת-ממד יכולה למזער את הגובה הדרוש בין הקומות בכמות משמעותית. הפחית הזו מתורגמת לאחד משניים: או ליותר קומות באותו גובה בניין, או לבניין קצר יותר עבור אותו מספר קומות. לשניהם השלכות כלכליות שמעבר למערכת המבנית עצמה. .

יעילות חומרים וביצועי מבנה

היתרונות האדריכליים של מסגרות תלת-ממד נתמכים על ידי לוגיקה מבנית חזקה. הפצת המטען התלת-ממדית פירושה שכל רכיב נושא רק חלק קטן יחסית מהמטען הכולל. הרכיבים יכולים להיות קלים יותר ודקיקים יותר מאשר במערכות מסגרת קונבנציונליות, שבהן קרשים חייבים למתוח בין עמודים בשני כיוונים.

נתוני התעשייה מציינים שמסגרות תלת-ממד עשויות להיות קלות בקרוב ל-30% לעומת מערכות תמיכה מפלדה קונבנציונליות עבור מפרשים דומים. הפחתת המשקל משפיעה על עיצוב היסודות, על עלויות השינוע ועל דרישות ציוד ההקמה. זה גם פירושו פחמן משובץ נמוך יותר במבנה, עובדה שזוכה לתשומת לב גוברת בפרויקטים שמעדיפים זכאות לאישורים בתחום הקיימות.

אך קיימת כאן תמרור אזהרה: מסגרות תלת-ממד יעילות ביותר עבור שטחים גדולים ופתוחים עם עומסים יחסית אחידים. עבור מבנים קטנים או מבנים עם עומסים מרוכזים, המורכבות של מסגרת התלת-ממד עלולה שלא להצדיק את השימוש בה. המערכת מצליחה במיוחד ביישומים שבהם הפתח הוא גדול והפיזור של העומסים הוא יחסית אחיד — בדיוק התנאים הנמצאים במבנים ציבוריים ומוסדיים רבים.

גמישות אסתטית בכל הסקאלות

מסגרות תלת-ממד אינן מוגבלות לפרויקטים מונומנטליים. ניתן לכווץ אותן לגודל קטן יותר לצורך סככות, מבני כניסה וגשרי הולכי רגל. בכל סקלה, הסדירות הגיאומטרית של מסגרת התלת-ממד יוצרת ריטמוס חזותי שמתקבל כמתוכנן וממורכב.

האפשרויות האסתטיות עוברות את הרשת הבסיסית. מסגרות תלת-ממד יכולות להיות מעוגלות, כיפתיות או מוצלבות לפי גאומטריות מורכבות. החברים יכולים לקבל גימור בצבעים שונים או להשאר חשופים עם הגימור הטבעי שלהם מהמפעל. תאורת נקודות חיבור יכולה להיות משולבת בתוך הצמתים כדי ליצור אפקטים דרמטיים.

דוגמה אחת היא קן תחנת מטרו, שבו תוכנן מסגרת חלל בעקומה רוחבית שמעוררת את תנועת הרכבות. המבנה שימש הן להגנה מפני מזג האוויר והן כסימן ייחודי – אינדיקטור חזותי שזיהה את התחנה ממרחק. האדריכל תיאר את מסגרת החלל כאיבר היחיד שעשה את הפרויקט לבלתי נשכח.

מתי שווה להשקיע במערכות מסגרת חלל

מערכות מסגרת חלל אינן פתרון אוניברסלי. הן מרשימות במיוחד כאשר התוכנית האדריכלית דורשת מרחבים גדולים ללא עמודים; כאשר קלות חזותית היא חלק מהכוונה העיצובית; וכשמבנה חייב לתמוך בגמישות עתידית. הן פחות מתאימות לבניינים קטנים, לפרויקטים עם תקציב מצומצם, או ליישומים שבהם המבנה יוסתר מאחוריו של סיום פנים.

ההחלטה נובעת לרוב מכך האם היתרונות האדריכליים מצדיקים את עלות ההנדסה והייצור הנוספת. בפרויקטים שבהם יתרונות אלו מהווים את הליבה של רעיון העיצוב, מסגרות המרחב מספקות ערך שלא ניתן להשיג באמצעות אף מערכת אחרת.

יצרנים כמו Zhongwei Heavy Industry יש להם את היכולת לייצר את רכיבי מסגרת המרחב עם סבירות גבוהה מאוד כפי שדורש המערכת. הנגישות לחברים מיוצרים במדויק ובאופן אמינה היא מה שהופך את אדריכלות מסגרת המרחב לאפשרית בפועל, ולא רק בתיאוריה.
