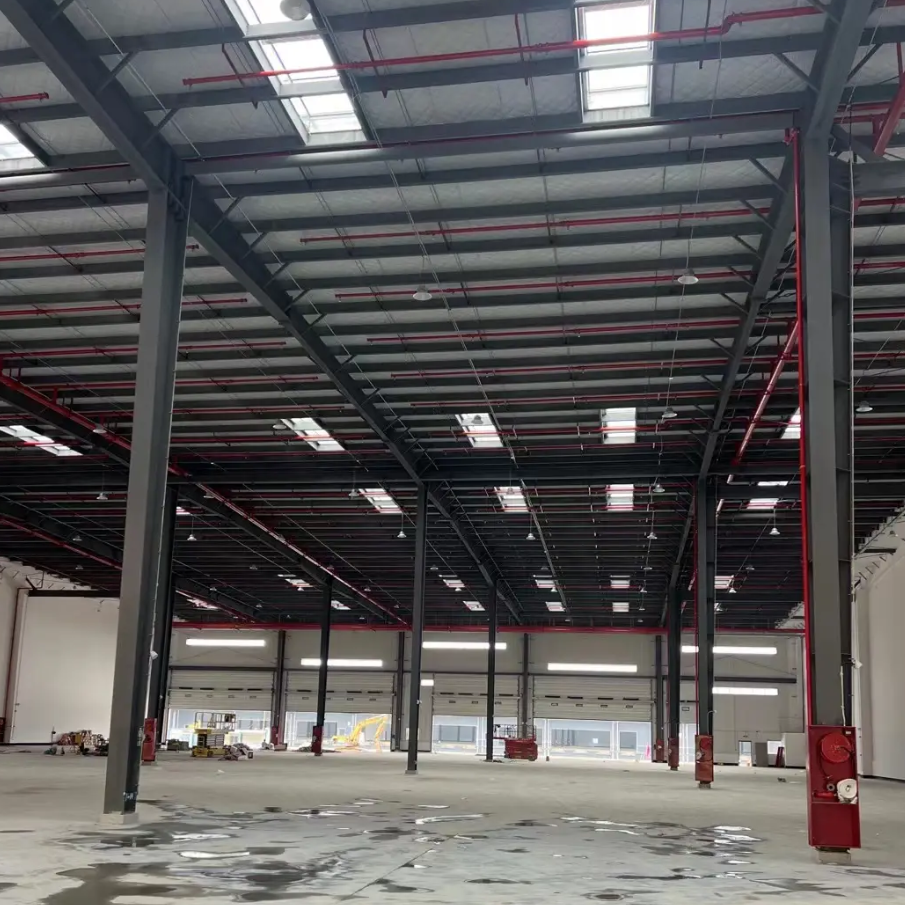

מהם היתרונות של מסגרות קשיחות בבנייה תעשייתית?

מעבר לקופסה הבסיסית

המונח "מסגרת קשיחה" מופיע לעיתים תכופות בעיגולי הבנייה התעשייתית, אך ההבחנה בין מסגרת קשיחה אמיתית לבנייה קונבנציונלית של עמודים וקורות חשובה יותר ממה שרוב האנשים מבינים. בלב העניין, מסגרת קשיחה משתמשת בחיבורים מתנגדים למומנט בין העמודים לקורות כדי ליצור מערכת מבנית רציפה. החיבורים מעוצבים כדי להעביר מומנטי כיפוף, לא רק עומסים חותכים ומעצבי ציר.

מסגרת קשיחה מתנהגת כיחידה מבנית מאוחדת אחת, ולא כאוסף של רכיבים עצמאיים. עומסי רוח, עומסי שלג ועומסי רעידת אדמה מתפזרים בכל המסגרת במקום להתמקד במפרקים מסוימים. מאפיין שיתוף העומס הזה הוא מה שמאפשר למסגרות הקשיחות להשיג את הפעימות הרחבות והפתוחות שמשתמשים תעשייתיים מעריכים כל כך.

יכולות פעימה פתוחה שמשנות את התוכניות

היתרון הגלוי ביותר של בנייה עם מסגרת קשיחה הוא היכולת ליצור מרחבים פנימיים גדולים ללא עמודים. בבנייה קונבנציונלית יש צורך בדרך כלל בעמודים ביניים כדי לתמוך במטענים על הגג במרווחים קבועים. עמודים אלו הופכים למכשולים עבור ציוד לעיבוד חומרים, מערכות מדפים וסידור קווי ייצור. המסגרות הקשיחות מעבירות את המטענים דרך החיבורים הקשיחים בזווית התחנה ובזווית הפסגה, מה שמאפשר לגג למתוח את עצמו מקצה אחד של הקיר לקצה השני ללא תמיכה ביניים.

למרכז הפצה שמטפל בסחורה על פלטפורמות, הסרת העמודים הפנימיים יכולה להגדיל את כושר האחסון השימושי בשיעור משמעותי. נהגי מכולות זוכים במסלולי נסיעה ישרים וחופשיים מכשולים. ניתן לסדר את המדפים בשורות רציפות ללא צורך להתאים אותם להפרעות מבניות. דוכניות הטעינה יכולות להיות ממוקמות בצורה גמישה יותר, מאחר שהמיקום של העמודים כבר לא קובע את המרחק בין התאים.

הפרויקט באזורי המערב התיכון כלל מתקן מסגרת קשיחה ששטחו 150,000 רגל ריבועית, אשר החליף בניין ישן בעל מספר עמודים. התכנון החדש אפשר למקם 30% יותר פלטות באותו השטח, וזאת אך ורק בזכות תכנון החריץ החופשי שהרחיב את תכנון הרצפה. זהו סוג ההגנה הפעילה שמופיע ישירות בשורה התחתונה של הדוחות.

יעילות מבנית וחיסכון בחומרים

מסגרות קשיחות משיגות את חוזקן באמצעות הגאומטריה ועיצוב החיבורים, ולא באמצעות מסה חומרית גדולה. מכיוון שהמסגרת פועלת כמערכת רציפה, ניתן לעתים קרובות להקטין את גודל האיברים בהשוואה לגישה פשוטה של קרשים ועמודים. חיבורי המומנט ברכות ובפסגה נושאים חלק מהעומס שדרש бы חתכים כבדים יותר.

מחקרים השוואתיים הראו שעיצובי מסגרות קשיחות יכולים להשיג משקל של מסגרת עיקרית נמוך ב-7% בערך לעומת חלופות מסגרות פורטלים באפליקציות מסוימות. הפחתה זו מתורגמת לחיסכון בעלויות החומר וליסודות קלים יותר. המסגרת הקלה יותר גם פירושה פחות פלדה להובלה והקמה, מה שמצטבר בפרויקטים בקנה מידה גדול.

ישנה הערה שראוי לציין: מסגרות קשיחות דורשות הנדסת ייצור מתקדמת יותר מאשר מערכות מבניות פשוטות יותר. פירוט החיבורים מורכב יותר, וסיבולת הייצור צמודה יותר. עם זאת, בפרויקטים שבהם טווחים פתוחים ושימוש יעיל בחומר הם עדיפויות, המאזן בדרך כלל מזדהה לזכות המסגרת הקשיחה.

הקמה מהירה יותר ופחת כוח אדם בשטח

זמן הוא כסף בכל אתר בנייה, ומסגרות קשיחות ממלאות את התחזיות הללו. הרכיבים מיוצרים בדרך כלל במפעל לממדים מדויקים, ולאחר מכן נשלחים לאתר כערכה של חלקים. העבודה בשטח כוללת בעיקר חיבור בולטים או ריתוך של חלקים שתוכננו מראש, במקום חיתוך והתקנה של פלדה מבנית מהראשון. .

דרך אחת להבין את ההבדל: עמידת פלדה קונבנציונלית כוללת לעיתים קרובות ריתוך שטחי מקיף והתאמה, מה שדורש יד עבד מומחה ותנאי מזג אוויר מתאימים. עמידת מסגרת קשיחה דומה יותר להרכבה של מוצר מהנדסי בקנה מידה גדול. חיבורים בולטים נפוצים, והתאמה היא צפויה מכיוון שהחלקים יוצרו כדי להתאים זה לזה.

השוואה צד-אל-צד של שני מבנים תעשייתיים דומים — אחד עם מסגרת פלדה קונבנציונלית ואחד עם מסגרת קשיחה — הראתה שפרויקט המסגרת הקשיחה הגיע לשלב הסגירה תוך כ־60% מהזמן שנדרש בגישה הקונבנציונלית. המבנה המסורתי נבנה בארבעה עשר שבועות, מהתת הרישיון ועד לכניסה לשימוש; מסגרת הקשיח הושלמה בשמונה שבועות. הפרש זה גדל משמעותית יותר כאשר לוקחים בחשבון עלויות מימון, הכנסות מוקדמות או חלונות בנייה עונתיים.

גמישות בעיצוב לצרכים מורכבים

מסגרות קשיחות אינן פתרון חד-ממדי. המערכת תומכת במגוון רחב של תצורות מבנים, החל מקופסאות מלבניות פשוטות ועד מבנים עם רבדים, מסילות להנעת מנוף וחלונות גג. גובה הקירות החיצוניים יכול להיות שונה באופן עצמאי מרוחב המפרצים. שיפועי הגגות ניתנים להתאמה כדי לענות על דרישות ניקוז או העדפות אסתטיות.

מה שהופך גמישות זו למשתמעה הוא שתוכנות לעיצוב מסגרות קשיחות התפתחו במידה רבה. כלים הנדסיים מודרניים יכולים לדמות נתיבי עומס, לאופטם את מידות האיברים וליצור תרשימים לייצור ברמת דיוק שלא הייתה זמינה לפני דור אחד. כתוצאה מכך, תצורות מותאמות אישית אינן דורשות התחלה מאפס בכל פעם — מודלים פרמטריים ניתנים להתאמה כדי להתאים דרישות חדשות באופן יעיל. .

למרות זאת, למסגרות הקשיחות יש מגבלות. מבנים רחבים מאוד — למשל, מעל 60 מטר — עלולים לדרוש מספר טורים פנימיים של עמודים או מערכות מבניות חלופיות. אזורים בעלי סיכון גבוה לרעידות אדמה דורשים תשומת לב מיוחדת לפרטים של החיבורים ועשויים לדרוש תמיכה נוספת. המפתח הוא להעריך כל פרויקט לפי ערכו העצמי, ולא להניח שמסגרות קשיחות מתאימות לכל מקרה.

היכן שמסגרות קשיחות הן ההגיוניות ביותר

סוגי פרויקטים מסוימים מתאימים באופן טבעי לבניית מסגרת קשיחה. מרכזים לוגיסטיים, מפעלים לייצור, סדנאות לטיסנים ומבנים לאחסון ציוד נהנים מהיכולת ליצור תחום פתוח ללא עמודים. מבנים חקלאיים – סככות למכונות, אגירת דגנים ומתקני בעלי חיים – הם תחום יישום חזק נוסף. .

החוט המשותף בכל היישומים הללו הוא הצורך במרחב פנימי פתוח ללא הפרעות בשילוב עם גאומטריה פשוטה יחסית של הבניין. מסגרות קשיחות מצליחות במיוחד כאשר שטח הקרקע של הבניין הוא בעיקר מלבן עם גג משופע או גג בעל שיפוע אחד. כאשר האדריכלות הופכת מורכבת יותר – כנפי בניין נפגשות, שינויים גדולים בגובה, גגות מעוגלים – מערכות אחרות עשויות להיות מתאימות יותר.

כלל אצבע שימושי: אם הדרישה העיקרית היא שטח פתוח גדול עם עומסים צפויים וצורה פשוטה, מסגרות קשיחות זוכות לשקול ברצינות. אם התכנון דורש ביטוי אדריכלי מרחבי או גאומטריה לא סדירה במיוחד, עלות ההגבהה של פירוט המסגרות הקשיחות עשויה שלא להצדיק את עצמה.

חברות כמו Zhongwei Heavy Industry מייצרות רכיבי מסגרות קשיחות לפרויקטים תעשייתיים באזורים מרובים. מתקני היצור שלהן מצוידים כדי להתמודד עם החיתוך המדויק, הלחיצה והסיום שדורש הבנייה של מסגרות קשיחות. הנגישות של רכיבים מהימנים ובאיכות גבוהה היא מה שגורם למערכת לפעול בפועל, ולא רק בתיאוריה.
