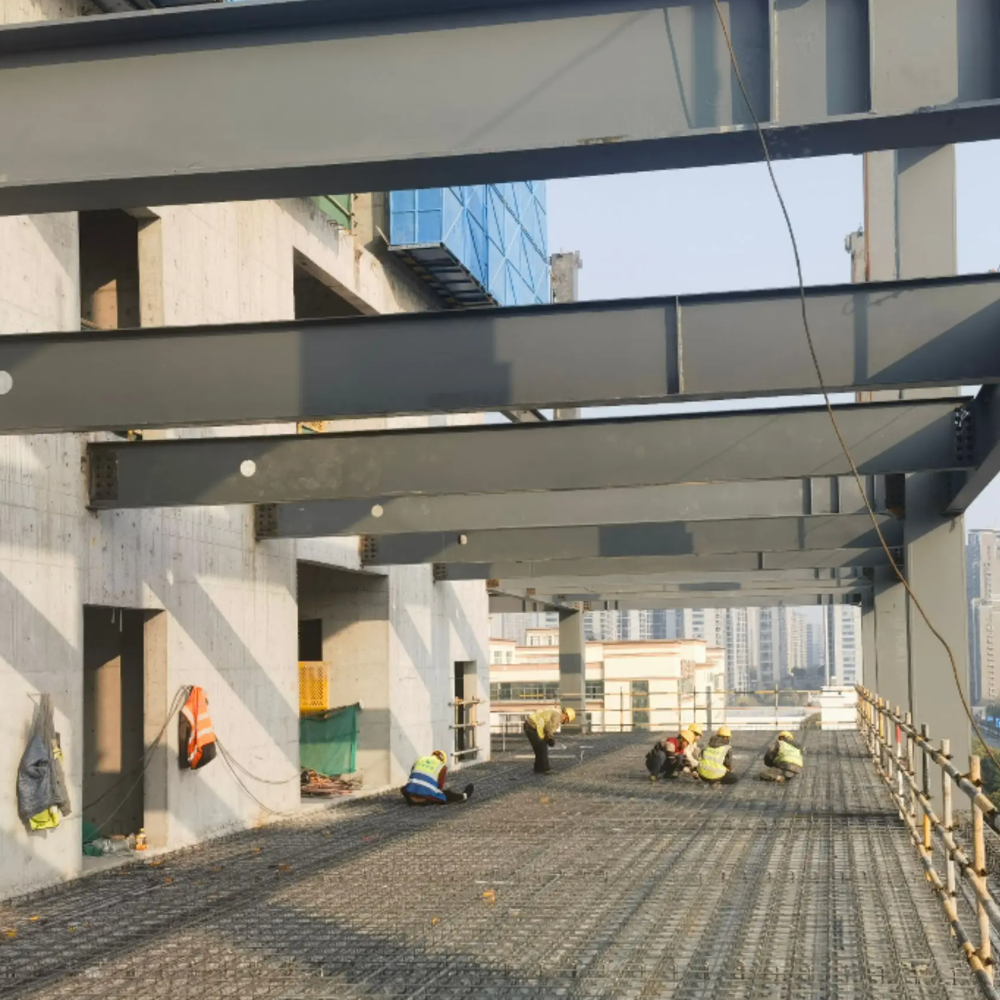

Hvad er anvendelsesegenskaberne for forskellige typer purliner?

En lagerbesætning på Canadiske Stepper brugte engang tre dage på at skrue fast, hvad der så ud til at være en helt almindelig C-purlin-tagkonstruktion. Spændene var lange, snedækket belastning var stor, og midtspændsafbøjningen viste sig, inden standing-seam-pladerne overhovedet var fuldt monteret. Ved at skifte til overlappende Z-profiler med samme afstand kunne ingeniøren reducere stålets tykkelse og alligevel opnå bedre resultater for afbøjning. Denne opgave fik aldrig overskrifter, men den illustrerer purlin-valget på et øjeblik: Profilen, du vælger, sætter stille og roligt loftet for, hvordan hele den sekundære konstruktion opfører sig.

Koldformede purliner forekommer i to dominerende profiler og én mere diskret tredje mulighed. Forskellene er ikke kun kosmetiske. Profilens symmetri, muligheden for overlappelse samt måden, hvorpå profilen interagerer med forstivning og beklædning, afgør, om et tag modstår en snesituation – eller udvikler en bølget loftkonstruktion, som ingen mængde skruetæthedsforøgelse kan rette.

C-profilen er en pålidelig enkeltspændsprofil – ikke et universelt tagmedlem

En C-purlin er en kanal. Stegen ligger i midten, flangerne peger i samme retning, og tværsnittet er symmetrisk omkring sin lodrette akse. Denne symmetri gør det ekstremt nemt at analysere, nemt at skru igennem stegen og mere tolererende over for montageteam, der stadig lærer rytmisk arbejde med sekundær konstruktion.

Ulempen er sammenhæng. En C-profil kan ikke indpasses med det næste stykke på samme måde som en Z-profil. Purlins kan skrues sammen end-til-end, men tilslutningen danner ikke en rigtig overlappende bjælke. Hver spændvidde opfører sig stort set uafhængigt, hvilket betyder større positiv moment ved midten af spændvidden og større nedbøjning ved samme belastning sammenlignet med en kontinuerlig anordning. For vægsgurter, korte tagløb og små værksteder, hvor spændvidden holder sig under ca. 6–7,3 meter, er denne begrænsning sjældent et problem. C-profilen er også mere brugervenlig omkring åbninger. Det er nemmere at udføre detaljer for vindues- og dørrammer, når flangerne allerede peger i én konsekvent retning.

En praktisk regel, der gælder for de fleste lavhøjdede industrielle bygninger: Hvis tagets spændvidde er kort og lastbilledet er beskedent, er C-profilen ikke en kompromisløsning. Den er den økonomiske løsning. Anvend den samme profil i en 30-fods åbning med en dimensionerende snebelastning, der kræver respekt, og udbøjningskontrollerne begynder at fortælle en anden historie.

Z-lystfodere ændrer beregningsgrundlaget gennem overlappende montering, men stiller større krav til installatøren

Z-profiler er punktsymmetriske. Roter én 180 grader omkring dens centrum, og den passer præcist til sig selv. Denne geometri tillader, at tilstødende profiler kan indpasses og overlægge hinanden over understøtningerne, hvilket omdanner en række enkelte lystfodere til noget, der ligner en kontinuerlig bjælke.

Den strukturelle fordel er ikke markedsføringsprosa. Overlappende Z-profiler fordeler moment mere effektivt, hvilket reducerer det maksimale positive moment ved midten af spændvidden og mindsker nedbøjningen uden at kræve en dybere profil. Branchesammenligninger angiver en lastfordel på ca. 20 til 30 procent i forhold til en sammenlignelig C-profil, afhængigt af overlængden, pladetykkelsen og stivningen. Spændviddetabellen justeres derfor tilsvarende: C-profiler når ofte kun ca. 7,3 meter, mens overlappende Z-profiler bekvemt kan nå 9,1–12,2 meter inden for samme dybdefamilie.

Den ekstra kapacitet medfører en byggepladsomkostning. Orienteringen er afgørende. Flangens retning skal følge tagets hældning, og på stejle tak er en vendt Z ikke en ubetydelig fejl. Overlappende forbindelser kræver korrekte boltmønstre og korrekt spænding, og hvis montageteamene skynder sig med overlægget, kan de skabe et stift punkt, der opfører sig helt anderledes end beregningsmodellen.

En ombygning af en kemisk fabrik i den amerikanske Midwest-region giver et brugbart eksempel. Den eksisterende tagkonstruktion anvendte gennemfastenede plader på Z-purliner med 1,5 meter mellemrum. Det nye standing-seam-system tilføjede klemehardware og ændrede vejen for termisk bevægelse. Z-profilerne havde tilstrækkelig rå styrke, men de overlappende skruer i endefelterne var aldrig detaljeret til at modstå de opadgående kræfter, som standing-seam-klemmer overfører til purlinens øverste flange. Løsningen var ikke en tykkere plade. Det var et revideret overlappelsesmønster og slidesklemmer ved rammen, hvilket tillod taget at bevæge sig uden at trække purlinens flange med i rotation.

Hat-profiler løser et andet problem, typisk når beklædningen kræver en flad baggrund

Hat-profiler er den tredje profil, der sjældent får topplaceringen, men optræder i mange metalbygningspakker. Formen er åben i bunden med to flanger, der hviler på den primære bærestruktur, og en flad overflade øverst til pladen. Den flade overflade er nøglen. Brede stående sømpaneler, eftermonteret underkonstruktion og situationer, hvor beklædningen kræver en kontinuerlig flad bæreflade, foretrækker ofte en hat-profil frem for en åben C- eller Z-profil.

Hat-bjælker er ikke det rigtige værktøj til en fri spændvidde på 35 fod. Deres buelastningseffektivitet omkring den stærke akse er lavere end en Z-profil af sammenlignelig dybde, og de giver ikke den samme overlappende kontinuitet. Men ved kortere spændvidder, undersider og sekundær konstruktion, hvor beklædningen dikterer geometrien, kan hat-profilen eliminere besværlig paneldeformation forårsaget af åbne flanger.

Sammenligningstabellen, der normalt afslutter debatten

Tallene nedenfor afspejler almindelig nordamerikansk koldformet praksis. De er ikke universelle konstanter, men de beskriver kompromiset ærligt.

Beslutninger om forstivning og belægning er ofte mere afgørende end profiletiketten

En purlin uden tværstiver er en ubrugelig bjælke, der venter på at rulle. Metal Building Manufacturers Association's retningslinje fastsætter maksimal afstand mellem tværstiver på 60 gange purlinens dybde, selvom områder med kraftig vind ofte indskrænker dette til 40 gange dybden. Fejlmåden er ikke subtil. Først bukker de lateralt usupporterede indre flanger, og når en purlin roterer mere end få grader, falder dens lastbæreevne i lodret retning. En bygning, der så ud til at være i orden på papiret, kan miste en bue under en belastning, der er mindre end den beregnede snedæksel.

Belægning er den anden stille variabel. ASTM A653 fastsætter basisniveauet for zinkbelagt koldformet stål. Et G90-belægning er almindeligt ved industrielt arbejde inden for landgrænsen, men et sted inden for 10 miles fra en kystlinje eller inden for en kemisk proceszone begrundes normalt en opgradering til G115 eller G140. Prisforskellen er lille i forhold til arbejdskraften til at fjerne et tag for at udskifte rustne purlins efter ti år. Ingen profilsvalg kan kompensere for utilstrækkelig korrosionsbeskyttelse.

Hvor profilvalget møder fremstillingens virkelighed

Alle purlin-beslutninger ender til sidst hos en rulleformning. En C-profil og en Z-profil er ikke udskiftelige produkter fra den samme opsætning uden værktøjsændringer, og overlappets kvalitet, flangens vinkelkonsistens samt ligeled afhænger alle af, hvor præcist linjen styres. En profil, der er et par grader skæv, kan omdanne en teoretisk kontinuerlig Z-række til en række profiler, der ikke passer ordentligt ind i hinanden – hvilket betyder, at overlapps-bolterne bærer lasten ulige, og at forstærkningen skal modvirke et skævt system.

Shenyang Zhongwei Heavy Industry kører udstyr til koldformning, der skifter mellem C- og Z-profiler med begrænset omstillingstid, hvilket gør det praktisk at tilpasse profilen til spændvidden og lasttilfældet i stedet for at tvinge en standardprofil ind i en layout, den ikke passer til. Den samme produktionslinje leverer længdeklipning og forudhåndterede detaljer, så overlægningsmønstret og brohullerne ankommer til byggepladsen justeret efter monteringssekvensen. Den slags fremstillingsdisciplin ændrer ikke beregningsmatematikken, men den sikrer, at matematikken ikke undergraves af monteringsproblemer på byggepladsen.
