פתחי דלתות תעשייתיות גדולות במגדלי פלדה: העברת עומסים מחדש ועיצוב מערכת מסגרת היקפית

— כיצד עומסי רוח מוצאים מסלול עומס חדש לאחר הפסקת גירטים של הקירות

מופשט

בעיצוב מחסנים עם מבנה פלדה, דלתות ענקיות מעל הראש, דלתות מחליקות או פתחי לוגיסטיקה נטפלים לעיתים קרובות פשוט כ"ממדים של פתחים" אדריכליים: מהנדס המבנה מספק את הרוחב והגובה הפתוחים, וספק הדלתות מתקין את הציוד שלו בהתאם לפתח. מאידך, מבחינה מבנית, פתח ברוחב של כמה מטרים ואף יותר מעשרה מטרים עלול לשבור ישירות מספר גירטים של הקיר, מוטות מתיחה (sag rods) ואפילו תקיעות קיר, ובכך לשנות את נתיב העומסים הרציף המקורי של מעטפת הבניין. לכן, הבעיה המרכזית שדורשת שיקול הנדסי מיוחד איננה רק האם "יש להוסיף שני עמודים בצדדים של הפתח", אלא כיצד תגובות הקצה של האיברים שנותרו חתוכים מתחמקות מהפתח, אילו עומסים נישאים על ידי עמודי המזגנה והקובה, האם איברים מקומיים עלולים להיפגע סיבוב תחת משיכה של רוח, והאם ההתעקלות המבנית נותרת בתוך הגבולות המותרים של מסילות הדלתות ומערכת החסימה. מאמר זה מתמקד באופן ייחודי בפתחי דלתות תעשייתיות גדולות במחסנים עם מבנה פלדה, ודן בהעברת עומסים מחדש, קשיחות מסגרת ההיקף, סיום גירטים של הקיר, ממשקים בנייה ולוגיקת קבלה, תוך הפניה לסטנדרטים ASCE/SEI 7-22, ANSI/AISC 360-22, ANSI/SDI AISI S100-24, ANSI/AISC 303-22, EN 1090-2:2018+A1:2024 וכן סטנדרטים רלוונטיים אחרים.

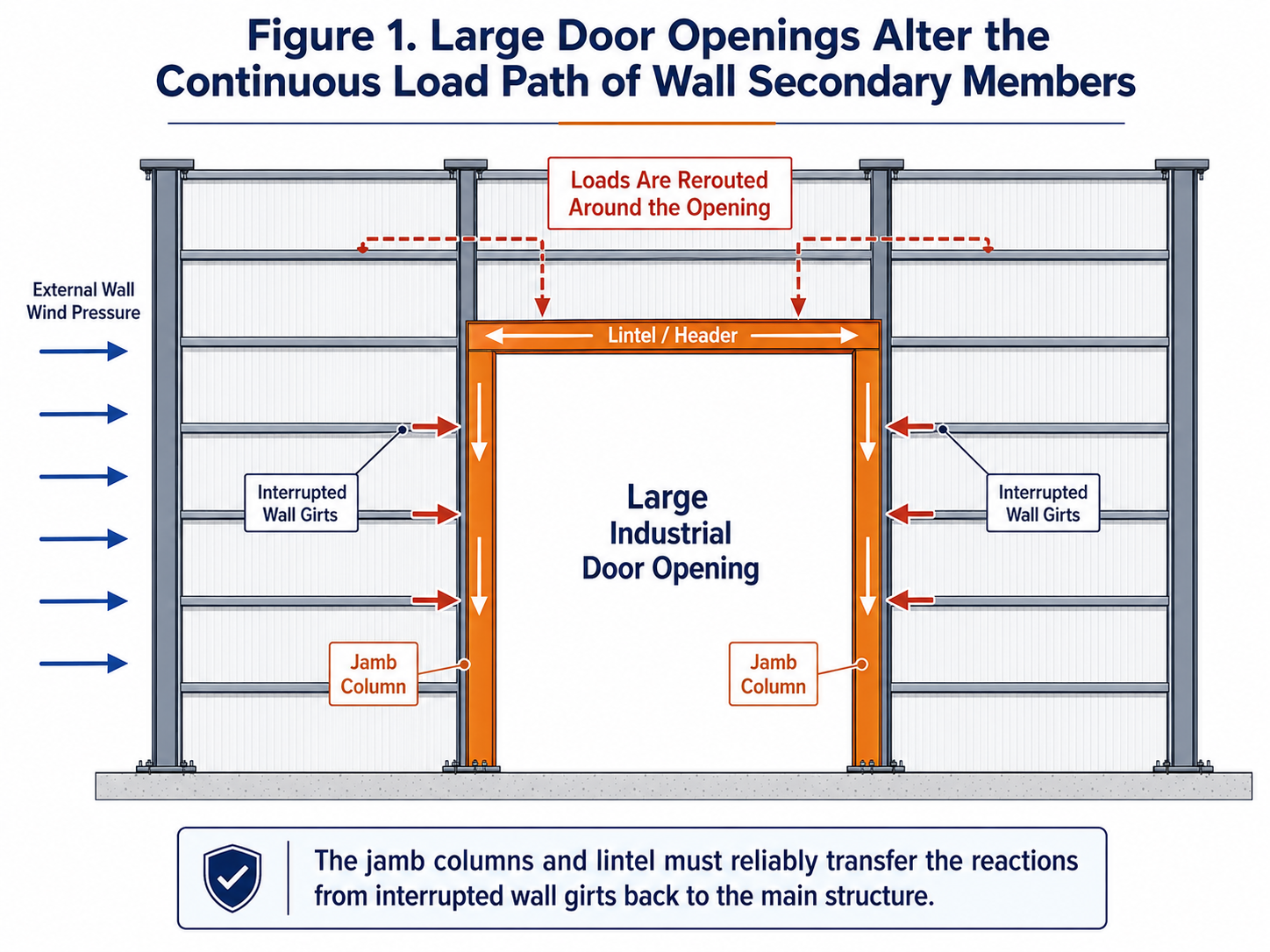

1. פתיחת שער משנה את מסלול העומס לפני שהיא משנה את הגובה

במחסן עם מבנה פלדה טיפוסי, הלחץ הנגרם על ידי הרוח על לוחות פלדה מקופלים או פנלים סנדוויץ' עובר אל גירטים של הקירות, ולאחר מכן מהגירטים לעמודי המסגרת הקשיחים, עמודי המזח או מערכת התמיכות של הקיר. כל עוד הגירטים של הקיר נשארים רציפים, מסלול העומס יחסית ברור. עם זאת, כאשר מוספים פתח שער גדול, מספר גירטים של הקיר חייבים להסתיים בשני צידי הפתח. כל גירט שמסתיים כך מפתח תגובה בקצהו, שעליה לעבור אל אלמנט תמיכה חדש. אם תרשים העיצוב מציג רק עמודי חישוק (jamb posts) מבלי להגדיר בבירור כיצד הקצוות של הגירטים מחוברים לעמודים אלו, כיצד עמודי החישוק מוגבלים בסיבוב סביב הציר החלש שלהם, או כיצד הסרגל העליון (header) מאחד את התגובות משני הצדדים, אז העובדה ש"כל האלמנטים נראים קיימים" אינה אומרת שמסלול העומס באמת סגור.

זו ההבדל היסודי בין פתח דלת תעשייתי גדול לבין פתח חלון רגיל. פתחי חלונות קטנים ניתן לרוב לפתור בעזרת גירטים מקומיים קצרים או מסגרת קלה לאורך ההיקף. לעומת זאת, פתחי דלתות תעשיות לרוב חותכים דרך מספר רמות גירט, בעוד הגובה החופשי של הפתח עלול להתקרב לרמה של שפת הגג, מה שמשאיר רק עומק מבני מוגבל עבור המוט העליון. ככל שהפתח נמצא קרוב יותר לקצה הגבלי, לתא מתוחם או לפינה של הבניין, כך תנאי השפה הופכים מורכבים יותר. לכן, סדר העיצוב הנכון הוא לסמן על התמונה האנכית כל גירט קיר, מוט עיווי, מחברת ברך ורכיב תומך שנחתכו על ידי הפתח, ואז להקצות לכל אחד מהם יעד חדש להעברת המטענים. יש לבצע זאת לפני בחירת חתך עמוד-מסגרת מבוסס ניסיון ולנסות להשלים את פרטיה של החיבור לאחר מכן.

אזורי לחץ רוח מגדירים את ה"קלט" למסגרת ההיקף של הדלת, אך הם אינם מתורגמים ישירות למשען על עמוד בודד

הקלט לעיצוב האזור סביב פתח דלת גדול מגיע בדרך כלל מהלחץ שהרוח מפעילה על הקיר. תקן ASCE/SEI 7-22 מספק מסגרת שיטתית לקביעת לחצי הרוח על רכיבים ומעטפות (C&C); פרויקטים בינלאומיים עשויים להיערך בהתאם לאורוקוד המתקבל באופן מקומי, תקני AS/NZS או תקנים אחרים לטעינה מרוח. אחת השגיאות הנפוצות ביותר בהנדסה היא לקחת את לחץ העיצוב של הקיר, להכפיל אותו בשטח 전체 פתח הדלת ולתת את הכוח המתקבל ישירות לעמוד צדדי אחד בלבד.

גישה סבירה יותר היא לקבוע אזורים נזילים בהתאם לחלוקת הלוחות הממשית של המעטפת ופיזור הקורות החיצוניות. המהנדס צריך לזהות אילו קורות תומכות בשארית שטח הקיר מעל הדלת, לחשב את הכוח הסופי שמופעל על ידי כל קורה, לקבוע האם פסי הקיר הצרים לצידי הדלת פועלים ישירות על עמודי המסגרת, ולבדוק האם האזור מעל הגובה נמצא באזור של מתח סגירה חזק יותר. הטעינה שמועברת בסופו של דבר לעמודי המסגרת והגובה צריכה להיות התוצאה המשולבת של הכוחות האלה, ולא סך הטעינה הפנים-שטחית הכוללת ללא חלוקה. עבור קורות קיר מפלדה דקיקה בצורת C או Z, התקן ANSI/SDI AISI S100-24 חל על תכנון העוצמה והיציבות. כאשר משתמשים בקשתות מסגרת הדלת מהסוג H מפלדה מגוררת בחום, חתכים מבניים חלולים או רכיבים מוגרדים כמסגרת סביב הדלת, יש לבדוק אותם בהתאם לתקן העיצוב המבני הראשי של הפרויקט.

3. עמוד הפתח אינו בהכרח רק «מסגרת דלת»; הוא עלול להיות כבר איבר מבני.

במיזמי מחסנים מסוימים, עמוד הפתח מיועד בתחילה רק כדי לספק משטח התקנה לרצועות הדלת, לאיטמים ולציוד הדלת, ולכן נבחר חתך יחסית קל. עם זאת, ברגע שכל הגירטים של הקיר מסתיימים בפתיחה ומחוברים לעמוד זה, התפקיד שלו משתנה. בנוסף לתמיכה באבזרים של הדלת, הוא מקבל תגובות אופקיות ממספר רמות של גירטים של הקיר, והוא עלול גם לסבול מפיתול הנובע מאנושת החיבור. אם הפתיחה קרובה לקצה הבניין, עמוד הפתח עלול גם להימצא באזור של מתח סגירה מקומי חזק של הרוח.

לפיכך, יש לבדוק את עמוד החריץ לפחות מבחינת חוזק, יציבות כללית, עקימה על ציר החלש, פיתול והעתקים בשלב השימוש. במכולות עם פתחים גבוהים, תוצאה נפוצה היא יחס ניצול נמוך של הציר החזק ועתק צדדי מופרז על הציר החלש. אם חיבורי הגירט מרוכזים באחד הצדדים של החתך, יש גם לקחת בחשבון את הפיתול הנגרם вследствие אי התאמה בין מרכז הגזירה לקו המטען. הגברת פשוטה של עומק החתך כדי לשפר את הקשיחות על הציר החזק עלולה שלא לפתור את בעיית הציר החלש או את בעיית הפיתול; היא עלולה להגביר במקום זאת את האקסצנטריות על פני שטח התקנת הדלת. לכן, יש לשלב את כיוון החתך של עמוד החריץ, מיקום חיבורי הגירט ושטח התקנת מסילת הדלת בשלב השרטוט, ולא לטפל בהם כהחלטות נפרדות.

4. הפונקציה האמיתית של הראש: קבלת תגובות הקיר העליון ושליטה בהעתקים בחלק העליון של פתח הדלת

הראשית נוהגים לטעות ולחשוב עליה כעל "חוטב מעל הדלת" בלבד. במציאות, כאשר גובה הפתיחה מפריע לכמה חוטבים של הקיר, הראשית בדרך כלל ממלאה שתי תפקידי עזרה. ראשית, היא תומכת ישירות בחוטבים הקצרים של הקיר או באיברי השפה של המעטפת שמעל הפתיחה. שנית, היא מפיצה מחדש את התגובות המקומיות מהעמודים הצדיים אל המבנה הראשי הסמוך. כאשר הדלת רחבה והחלק הנותר של הקיר מעלה שלה גבוה יחסית, הראשית עלולה להיות נתונה בעת ובעונה אחת לעקימה אופקית, משקל עצמי אנכי, סיבוב מקומי וסיבוב הנובע מאסימטריה בנקודת החיבור.

חשוב יותר, סטיית המבנה משפיעה ישירות על מסלול הדלת העליון, על ציר הגלגלונים או על מערך החסימה. הגבול המרבי לסטייה שמאושר על ידי תקן העיצוב המבני אינו שקול אוטומטית לסובלנות ההתקנה שמאושרת עבור ציוד דלתות תעשייתיות. סוגי דלתות שונים ויצרנים שונים עלולים לקבוע גבולות שונים לסטיית האלכסון בעת הפתיחה, למקבילות המסלול, לרמת השטח של המבנה העליון ולפער התפעולי. לכן, לא ניתן ליישם גבול אחד "אוניברסלי L/xxx" על כל דלת תעשייתית. מסמכי העיצוב חייבים לדרוש מהספק של ציוד הדלתות לספק את ערכי הסטייה המותרים ואת סובלנות ההתקנה, ולאחר מכן על מהנדס המבנה לבדוק את המבנה העליון והעמודים הצדדיים מבחינת יכולת השימוש שלהם ביחס לגבולות הספציפיים לציוד.

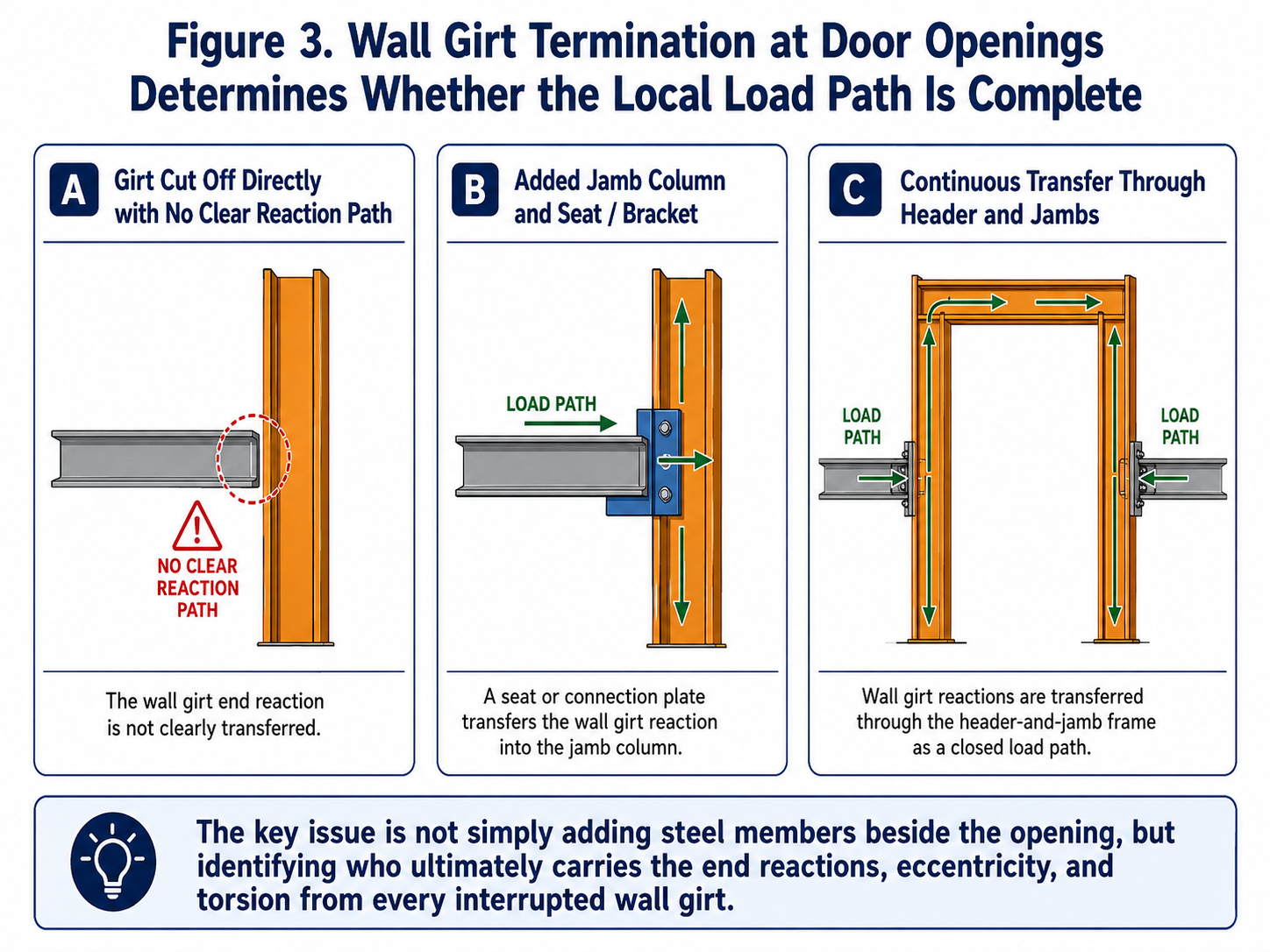

5. כיצד קורות הקיר 'מסתיימות' בפתח קובע האם החיבור המקומי הוא אמין

בעיצוב מיוחד לפתיחת דלתות, השאלה החשובה ביותר איננה האם פרט החיבור נראה מורכב, אלא האם התגובה הסופית מכל גירט קיר יש להרכיב מקבל מוגדר בבירור. סידורים טיפוסיים כוללים חיבור גירטים ישירות לכפפות עמודי מסגרת, הצבת זווית רציפה או לוח חיבור לאורך עמודי המסגרת כדי לתמוך ברמות גירט מרובות, או יצירת מסגרת מקומית עם עמודי הראש והמסגרת ולאחר מכן העברת התגובות מהמסגרת הזאת למבנה הראשי. אף אחד מהפתרונות האלה אינו עדיף באופן מובן. הדרישה הקריטית היא שמודל העומסים המיוצג על ידי החיבור יתאים להנחות שנעשו בחישוב המבנה.

כאשר חגורות הקיר הן איברים מנותקים קרים דקיקי דפנות, יש לכלול גם בבדיקות את הלחץ המקומי בקצה, את עיווי או נפילת הסיפון, את המרחק מקצה החור לקצה, ואת האקסצנטריות בקבוצות של סREW או בולטים. גם כאשר עמודי השער הם חתכים מוגררים בחום, לא ניתן להתעלם מהעיווי המקומי שגרמו לו לוחות הקצה של החגורה, הממוקמים באחד הצדדים של הצלע או הסיפון. תופעה נפוצה באתר היא ריתוך מתמיד של זווית לאורך עמוד השער כ"רצועת חיבור אוניברסלית". למרות שההתקנה נוחה לייצור, פרט זה אינו אמין באופן אוטומטי אם לא אומתו הלחיצות, העיווי המקומי של הזווית והתגובה הטורסיבית של עמוד השער.

6. מערכת התמיכה לא חייבת להיות "נחתכת בשקט" על ידי פתח הדלת

פתחי דלתות גדולים נוטים במיוחד ליצירת התנגשויות עם תומכות קיר אלכסוניות, מוטות מתיחה אופקיים, תמיכות זריתיות ומערכות MEP. התנאי המסוכן ביותר אינו הסרה מכוונת ומוצעת מהנדס של תומכות בשלב העיצוב, אלא שינוי שלא נבדק בשלב השרטוט או הבנייה, שבו תומכה אלכסונית מוזזת, מקוצרת או מסולקת כדי לפנות מקום לפתח הדלת, מבלי ליצור מסלול חלופי להעברת עומסים צידיים.

אם הפתיחה נמצאת בתוך חוף מקושת ממקורו, יש לעצב מחדש את מערכת הקישוט ברמה של הניתוח המבני הגלובלי, או לספק מערכת חלופית המסוגלת להעמיד את הפעולה האופקית הרלוונטית. מסגרת ההיקף של הדלת עשויה לתרום למערכת הצירית של הבניין אך ורק אם היא תוכננה במפורש כמסגרת מתנגדת לעומסים צידיים; קיומם של 'כמויות גדולות יותר של פלדה סביב הפתיחה' אינו אומר שניתן להניח שהיא תחליף לקישוט הקירות. במגדלי מסגרת שערית, מיקום קישוט הקירות קשור גם לעומסי רוח אורך, כוחות הבלמה של השריגים וכושר היציבות בשלב הבנייה. לכן כל התאמה שנגרמת על ידי פתיחת הדלת חייבת להישאר עקבייה עם המודל המבני הכולל.

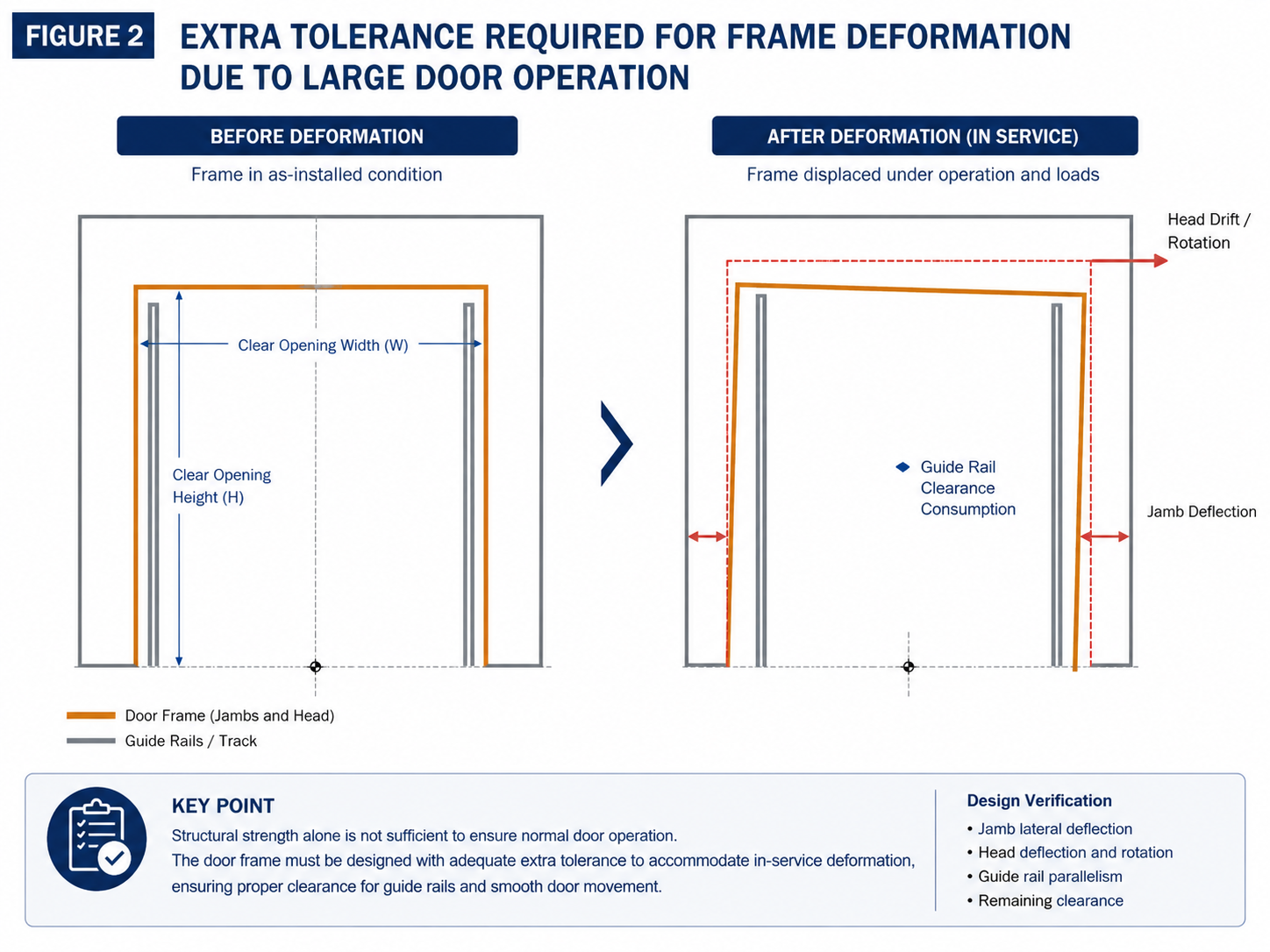

7. לאחר שהבדיקות המבניות עוברות, יש לבצע סקירה נפרדת לביצוע פעולת הדלת

רבות מהבעיות באחריות שמעורבות דלתות תעשייתיות גדולות אינן נגרמות על ידי עקיצה של רכיבי פלדה או כשל בקשרים. במקום זאת, הדלת עלולה להפגין בעיות תפעוליות כגון חיכוך במסלול, לוחות שנתקעים, הפרדה מקומית של החתימות, אי-יישור של הנעלים או עלייה משמעותית ברמת הרעש בתפעול. הסיבה עשויה להיות עקיצה של כמה מילימטרים בלבד ועד לעקיצה גדולה במעט מעשרים מילימטרים בעמוד התפר או בראש הדלת. תנועה כזו עלולה שלא לעורר מצב גבירה מבנית, אך היא כבר עלולה להיות בלתי מתקבלת על הדלתות שדורשות דיוק גבוה יחסית בהתקנה.

לכן, לעיצוב הפתיחה המוקדש לדלתות יש לקבוע לפחות שני מסלולי אימות נפרדים. הראשון הוא בטיחות מבנית, הכוללת חוזק, יציבות ותנגדות החיבור. השני הוא תפקודיות, הכוללת זיזה יחסית של עמודי הקישוט, עקימה של הגבינה העליונה, שינוי באלכסונים של הפתיחה, וסיבוב או פיתול של משטחי ההתקנה. גבולות התפקודיות צריכים להינתן עדיפות על סמך דרישות מפורשות מהיצרן של ציוד הדלתות, ולבדוק אותם מול מקרי העומס המנוהלים שזוהו בניתוח המבני. אם הספק עדיין לא נבחר, מסמכי העיצוב יכולים לציין את 'הגשת ערכי העיוות המותרים של הדלת והסחירות המותרות בהתקנה' כדרישה טכנית למתן פנים, במקום לאפשר לתכנון המבני להניח ערך לא מאושר בעצמו.

8. קבלת הרכבה ותהליך הייצור: לשלוט בגאומטריה של הפתיחה הנקייה, ולא רק בממדים של האיברים הבודדים

תקן ANSI/AISC 303-22 מדגיש את חשיבות היצירת של ממשקים ברורים בין צדדי התכנון, היצרנות וההתקנה בנוגע למסמכים, התאמות ולנוהלי התעשייה הסטנדרטיים; תקן EN 1090-2:2018+A1:2024 קובע את הדרישות הטכניות לייצור וביצוע מבנים פליזיים. עבור פתחי דלת גדולים, האישור לא צריך להסתכם בבדיקה נפרדת של האורך והאנכיות של כל עמודת מסגרת בנפרד. במקום זאת, יש לבצע סקר מלא של הפתוח החופשי. כحد מינימלי, הרשומות צריכות לכלול את הרוחב בחלק העליון, התחתון והאמצע של הפתוח; את האנכיות של שתי עמודות המסגרת; את הגובה של הקורה העליונה; את שני הממדים האלכסוניים; ואת הסיבוב היחסי בין משטחי ההרכבה של מסילת הדלת.

באופן אידיאלי, יש לבצע מדידות אלו פעם אחת בלבד כבסיס לפני שהציוד לדלתות מגיע לאתר. הסיבה פשוטה: אם מאוחר יותר הדלת פועלת באופן לא תקין ולא קיימים נתונים בסיסיים, קשה לקבוע האם הסיבה היא סיבוב הפלדה הראשוני, סיבוב התקנת הדלת או עיוות שארע במהלך השירות. לפרויקטים מחוץ לישראל, מדידות כאלה שניתן לעקוב אחריהן באתר הן חשובות במיוחד, משום שעלות התיקון בשטח גבוהה בדרך כלל בהרבה מעלות ביצוע בדיקת ממשק אחת נוספת בשלב היצור וההתקנה.

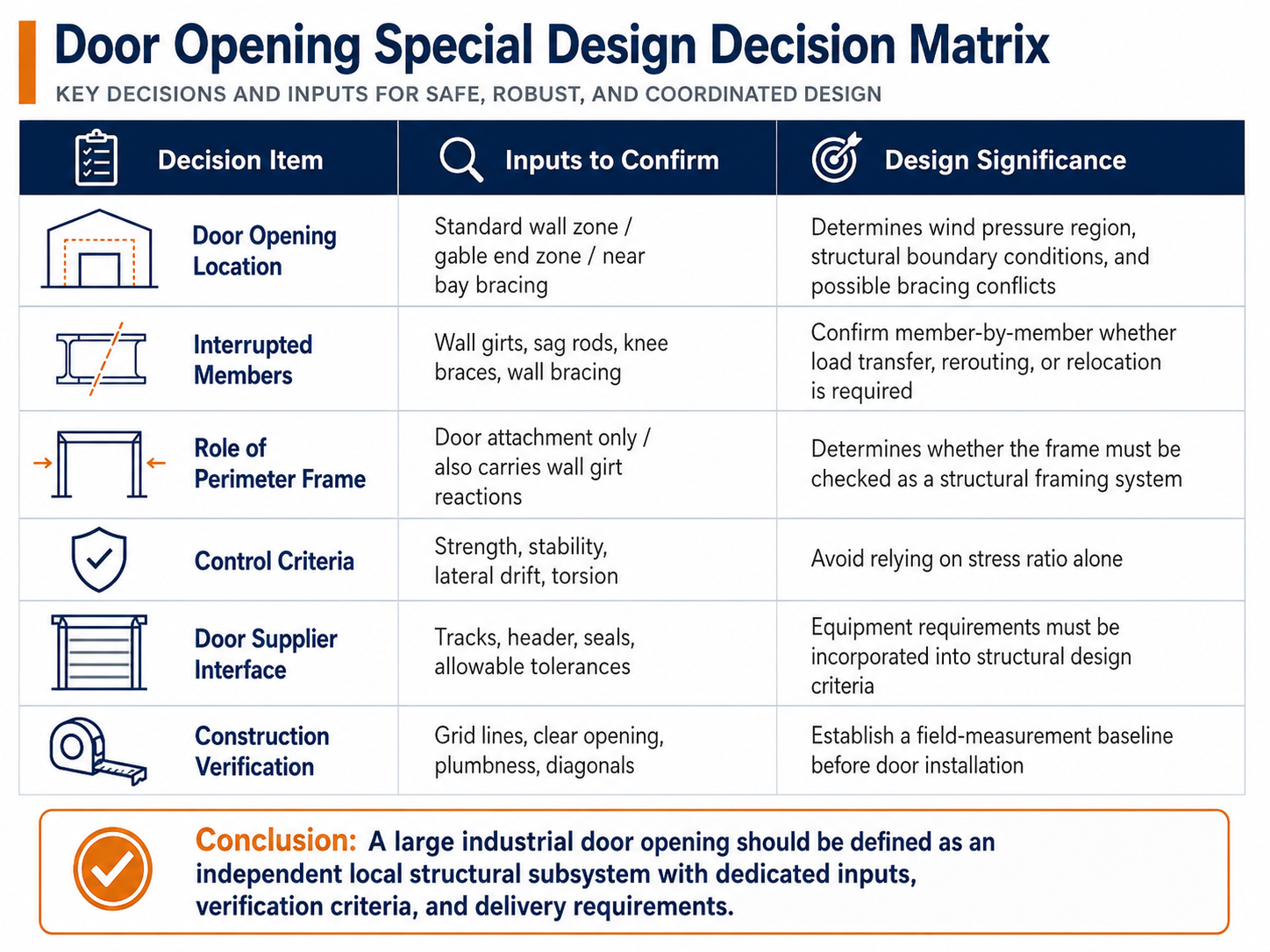

9. שיטה מעשית יותר לתכנון ייחודי: לשאול שש שאלות תחילה

כאשר מתמודדים עם פתח דלת תעשייתית גדול, יעיל יותר להתחיל בשש שאלות מאשר להתחיל על ידי שאלה: "מה גודל עמוד החריץ צריך להיות?" ראשונה, אילו קורות קיר, מוטות מתיחה או איברי תמיכה נקטעים על ידי הפתח? שנייה, למי מגיעת הסופית של הפעולה מהאיברים הנقطעים? שלישית, האם עמודי החריץ והראשון נושאים רק את התגובות של מעטפת הפתח, או שהם גם תומכים בציוד הדלת, במרזבים או בפעולות נוספות אחרות? רביעית, אילו מגבלות נותן ספק הדלת על זיזה צדדית של עמודי החריץ, עקימה של הראשון וגאומטריית הפתח? חמישית, האם הפתח ממוקם באזור קצה הקיר, באזור קצה, או קרוב לתחנת תמיכה מבנית? שישית, לאחר השלמת הייצור וההתקנה, אילו נתונים מדידתיים יראו שהפתח החופשי עומד בדרישות הממשק?

ברגע שמתשובות לשישה שאלות אלו נמסרות בבירור, פתח הדלת כבר אינו רק ‚פתח אדריכלי‘; הוא הופך לתת-מערכת מבנית המוגדרת באופן מקומי. לו יש קליטת עומסים משלו, מסלול העומסים שלו, רכיביו וקשריו, קריטריונים ליכולת השירות שלו, ונתוני קבלה. עבור מחסנים עם מבנה פלדה – מבנים שמהווים בגדול סטנדרטיזציה גבוהה, אך לעתים קרובות מכילים פתחי דלת עם דרישות מגוונות מאוד – גישת העיצוב המיוחדת הזו היא בדרך כלל אמינה יותר מאשר יישום חתך קבוע של מסגרת דלת. היא גם מתאימה יותר לשיתוף פעולה טכני בין מערכות קודים לאומיות שונות וספקים שונים של ציוד לדלתות.

סיכום

איכותו של עיצוב דלת תעשייתית גדולה נחשפת לעתים קרובות בפרטים שאינם נראים בתכנון אדריכלי: האם יש מסלול העמסה אמיתי לתגובה הסופית של כל גירט קיר; האם עמודי המזגנות נבדקו להתנהגות ציר חלש ולפיתול; האם הקורה העליונה עומדת בדרישות הפעולה המבנית והציוד; האם התמיכה הופסקה באורח שגוי כדי לספק את דרישות הרווח; והאם הפרויקט מייצר בסופו של דבר קבוצת נתונים מדויקים של פתחים חופשיים שניתן להעביר לספק הדלתות. במלאי מבנים פלדה, ככל שהפתח גדול יותר וככל שהוא קרוב יותר לסוף הבניין או לאזור התמיכה, כך יש צורך לטפל בבעיות אלו באופן מבני מיוחד. בשיתוף הפעולה הטכני של פרויקטים כאלה, Shenyang Zhongwei Heavy Industry חברת הנדסת המבנה מפלדה בעמ. חייבת להעלות את המושג של "מידות פתח הדלת" לרמה של "תנאי ממשק מבניים לפתח הדלת": כל פתח חייב להסביר מאיפה מגיעים הכוחות, באיזו איבר הם עוברים, לאן הם מועברים, ואיך יושג דיוק תפעולי מספק לאחר שהמבנה ייכנס לשימוש.

רשימת בדיקה מיוחדת לעיצוב פתחי דלתות

#פתח דלת תעשייתית גדולה #גירת קיר #עמודי מסגרת #כותרת #إعادة תROUTE עומסים #תפקודיות #מחסן מבנה פלדה

סטנדרטים רלוונטיים ותחום הפעולה שלהם

[1] ASCE/SEI 7-22, מינימום עומסים לתכנון וקריטריונים קשורים לבניינים ולמבנים אחרים. משמש לקביעת הפעולות העיצוביות, כולל אלו לרכיבי הקירות והכיסוי (C&C).

[2] ANSI/AISC 360-22, תקן לעיצוב מבנים מפלדה מבנית. משמש לדרישות עוצמה, יציבות וחיבורים לרכיבי פלדה מבנית עיקריים, כגון פלדה מגוררת חמה, מרותכת ואחרות.

[3] ANSI/SDI AISI S100-24, התקן הצפוני-אמריקאי לעיצוב רכיבי פלדה מבנית מנותקת. משמש לתכנון גירטים קיריים מפלדה מנותקת מסוג C ו-Z, וכן רכיבים אחרים נמוכי דופן המحمילים עומסים.

[4] ANSI/AISC 303-22, קוד של נהלי עבודה סטנדרטיים למבנים וגבישות פלדה. משמש להגדרת גבולות אחריות בתחום מסמכי הפרויקט, ממשקים בין ייצור להתקנה, ונהלים תעשייתיים סטנדרטיים בפרויקטים של פלדה מבנית.

[5] EN 1090-2:2018+A1:2024, ביצוע מבנים מפלדה ומבנים מאלומיניום – חלק 2. משמש לדרישות ייצור וביצוע של מבנים מפלדה במסגרת המערכת האירופית.

[6] ISO 4354:2009, פעולות רוח על מבנים. מספק שיטות בסיסיות הניתנות ליישום בינלאומית לפעולות רוח על מבנים.
