נושא מיוחד על פעולות תרמיות, מפרצי התפשטות ופירוט ליצירת מסלולים מבוקשים לשינוי צורה במגדלי פלדה

— בניינים ארוכים אינם קשורים רק ב'הוספת מפרק נוסף', אלא בהקמת מסלול מבוקר של עיוות

תקציר: מאמר זה מתמקד בבעיות של התפשטות וצרידה במלאי מבנים מפלדה ארוכים תחת השפעת הבדלים טמפרטוריים עונתיים, קרינה שמשית וטמפרטורת נעילה בעת הבנייה. המאמר דן בסדר ההנקודות הקשיחות ואזורים משוחררים, בהבחנה בין תנועה תרמית חופשית וכוחות נוספים הנובעים מהגבלות, במפרצי התפשטות מבניים ובפרטי המבנה החיצוני/מערכות הנדסיות (MEP) במפרצים, ובאימות בשטח של קיבולת התנועה הנותרת של חיבורים מחליקים. במקום ליישם כלל מופשט לפיו "יש לספק מפרק בכל פעם שמת vượt אורך מסוים", המאמר עוקב אחר הלוגיקה של שדה הטמפרטורה–ההגבלות–מסלול העיוות, ומציע שיטה לעיצוב ייחודית לפרויקט שניתן לחשב אותה, לבנות ולאמת.

1. הפעולה התרמית היא קודם כל "בעיה של תנאי שפה", ולא "בעיה של הגבלה על האורך"

פעולה תרמית בעיצוב מחסנים מפלדה נידונה לעיתים קרובות רק לאחר פעולות רוח, שלג ורעידות אדמה, ולפעמים היא מופשטת לרעיון ש"צומת התפשטות יש לספק כאשר המבנה הופך ארוך מספיק." גישה זו עלולה בקלות להפוך בעיה של תגובה מבנית לבעיה טהורה של פירוט אדריכלי. עבור מחסנים, מרכזי לוגיסטיקה, מבני ייצור ומבנים רציפים מרובה-משקפים עם מסגרת פורטלית בעלי ממדים גדולים לאורך, השאלות האמיתיות אינן "לאיזה מספר מטרים יש לספק צומת אחד", אלא: איפה מבנה מתוכנן לזוז כאשר הוא מחמם או מקרר; באילו מקומות מותר לשחרר את התנועה; אילו רכיבים מאלצים את התנועה הזו; והאם המעטפת, היסודות, הציוד והצינורות יכולים להישאר תואמים למבנה הראשי.

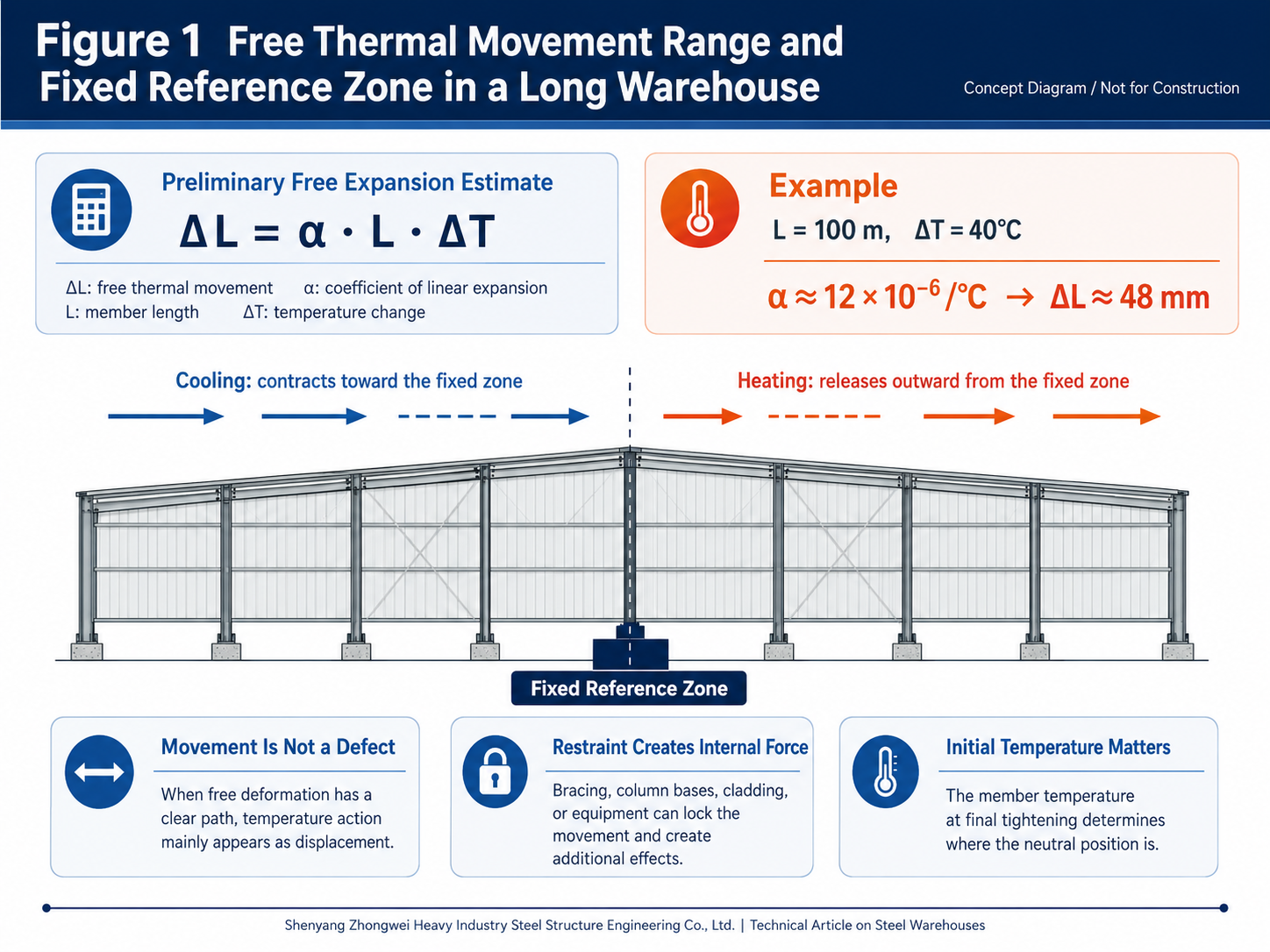

פלדה מתרחבת כאשר מחממים אותה ומצטמקת כאשר מקררים אותה. מידע טכני שפורסם על ידי המרכז המשותף למחקר של המועצה האירופית (JRC), בהתבסס על התקן EN 1991-1-5, נותן מקדם התפשטות תרמית ליניארית לפלדה מבנית של כ־12 × 10⁻⁶‏/°C. אם נשתמש בהתפשטות תרמית חופשית כהערכה, מבנה פלדה באורך 100 מטר שמתארך או מתכווץ ב-40°C ינוע תיאורטית באופן חופשי בכ־48 מ״מ. ערך זה אינו אומר שצריך להפריד בין החלקים בפער של 48 מ״מ, משום שבמבנים אמיתיים משפיעים גורמים כגון קשיחות בסיס העמודים, מערכות תמיכה, אילוץ של גלי הפינה, טמפרטורות לא אחידות בחיבורים, הטמפרטורה ההתחלתית בעת הבנייה וגורמים נוספים. עם זאת, הוא מדגים בבירור כי הגדרת כל החיבורים כ"בלתי ניתנים לזיזה לחלוטין" אינה מבטלת את ההתפשטות התרמית; היא רק משנה את התנועה לכוחות פנימיים נוספים, לעיווי מקומי או לאי-תפקוד של מערכת הסגירה.

מהנדסים שואלים לעיתים קרובות: באיזו אורך חייב מחסן פלדה לכלול מפרק התפשטות? כאשר מסירים את תנאי הפרויקט מהשאלה, אין תשובה אחת שמתאימה לכל המדינות, האקלימים והמערכות המבניות. אורך הבניין הוא רק גורם אחד. בעיצוב יש גם לקחת בחשבון את מגבלות הטמפרטורה המקומיות, את הקרינה הסולרית, האם הפנים מבוקרת טמפרטורתית, את תכנון המבנה הראשי, את תצורת בסיס העמודים, את מיקום החיזוק האורכי, את חומרי הגג והקירות, את רציפות הציוד והשירותים, ואת אילוץ היסודות.

2. להחליט קודם "היכן מבנה אמור לנוע", ואז לדון במפרקי התפשטות

EN 1991-1-5 מתייחס לפעולה תרמית כקטגוריה עצמאית של פעולה על מבנה ומיירט בין רכיב הטמפרטורה האחיד, הגרדיאנטים הטמפרטוריים וההבדלים בטמפרטורה בין איברים מבניים שונים. בבנייני מחסנים, האפקטים הנפוצים ביותר הם העלייה או הירידה האחידה בטמפרטורה המשפיעות על המבנה כולו וההבדלים בטמפרטורה בין הגג, הקירות החיצוניים ואיברי המבנה הפנימיים שגרמו לקרינה סולארית. עבור גגות מתכת צבעוניים כהים, טמפרטורת האיברים מושפעת גם מהקרינה הסולארית ומקצב הבליעה של המשטח; לפיכך, לא ניתן להשוות באופן מכני את "טמפרטורת האוויר המקסימלית המקומית" ל"טמפרטורת המתכת המקסימלית".

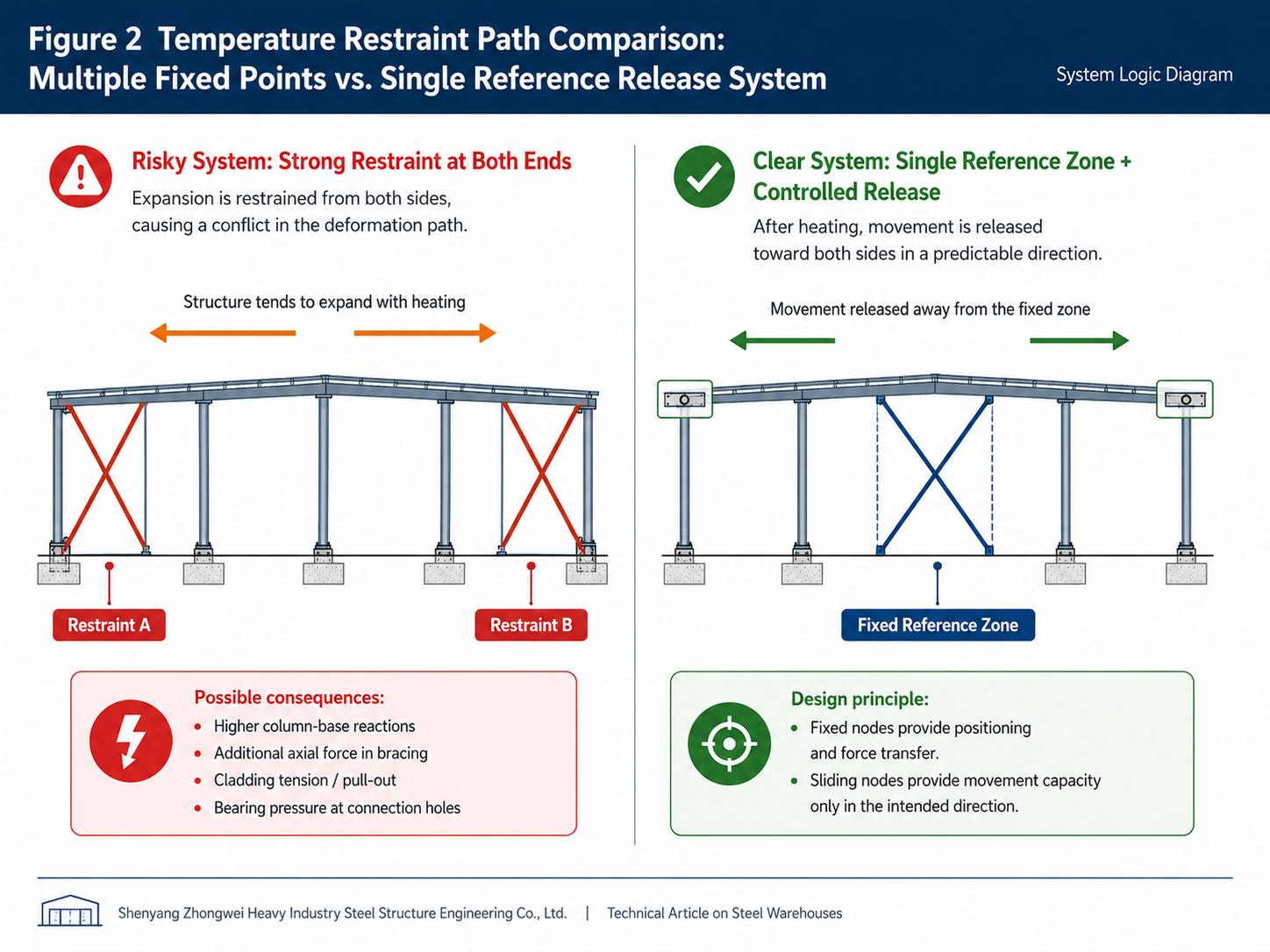

מחסנים ארוכים מכילים בדרך כלל כמה מפרצים או אזורים של יציבות לוכדית. עקרון העיצוב המרכזי הוא להימנע ממספר אילוצים חזקים שפועלים זה נגד זה. אם מערכת התמיכות הלוכדית יוצרת אילוצים קשיחים בקצות המבנה, בעוד שאיברים ביניימיים נשארים מחוברים באופן רציף, המבנה רוצה להתארך בעת חימום, אך אין לו כיוון פורש ברור לשחרור. כתוצאה מכך, כוחות תרמיים נצברים בעמודים, בתמיכות, בבסיסי העמודים ובחיבורים. גישה ברורה יותר היא לקבוע את המושג של "אזור קבוע–אזור שחרור": האזור הקבוע מספק את מיקום התייחסות הלוכדי ומעביר כוחות אופקיים, בעוד שאזור השחרור מאפשר לספוג בהדרגה את התנועות הנגרמות על ידי טמפרטורה. "שחרור" אינו אומר חיבור רפוי. זה אומר יצירת מסלול תנועה צפוי דרך סידור תמיכות, פרטים מחליקים, חורים אליפטיים, חיבורים מתעקלים או מערכות מבניות מקוטעות.

3. תנועה תרמית חופשית היא רק הצעד הראשון; השפעות נוספות הנגרמות על ידי אילוץ הן הבעיה העיקרית בעיצוב

ניתן להעריך באופן מוקדם את התנועה התרמית החופשית באמצעות המשוואה ΔL = αLΔT. משוואה זו שימושית להבנת סדר הגודל של התנועה, אך אינה יכולה להחליף ניתוח מבני. התגובה התרמית האמיתית של מבנה פלדה תלויה בקשיחות האילוץ: כאשר איבר יכול להתפשט בחופשיות, התגובה היא בעיקר הזזה; כאשר הוא מאולץ בחוזקה, המתח התרמי מתממש ככוח צירי; ומבנים אמיתיים נמצאים בדרך כלל בין שתי התנאים הללו. התקן ASCE/SEI 7-22 כולל את השפעות הטמפרטורה, התכווצות ושפעות דומות במסגרת העיצוב לכוחות ולתהליכים עצמאיים, והוראות השימושיות שלו דורשות ששינויי הממדים הנגרמים על ידי תנודות טמפרטורה ושפעות דומות לא יפגעו בתפקוד המבני.

לכן, תכנון המבוסס על פעולת חום חייב לקחת בחשבון שלוש רמות במקביל. ראשית, המבנה העיקרי: קווי העמודים האורכיים, התמיכות האורכיות, איברי הקישור, התמיכות האופקיות של הגג והבסיסים של העמודים יחד קובעים את תנאי האילוץ הגלובלי, וה תמיכות והשחרורים במודל האנליטי חייבים להתאים לפרטיזציה הממשית. שנית, החיבורים: אם כוונת התכנון היא לאפשר תנועה, יש להגדיר בבירור את כיוון החלקה, את גאומטריית החורים, את ממדי הלוח או הדיסקית, את התנהגות הברגים ואת מיקום ההתקנה ההתחלתי; לא ניתן להשיג תנועה באמצעות הוראה בלתי פורמלית כגון „אל תדקו את הברגים יותר מדי“. שלישית, רכיבי מבנה שאינם מבניים: פאנלים לקירות, פאנלים לגג, דלתות וחלונות, צינורות קידוח, מאורות גג ותומכות לצינורות – כולם חייבים להיות מתואמים לתנועת המבנה העיקרי. מעבר לחישוב המבני אינו אומר שפרטי המעטפות בטוחים באופן אוטומטי.

4. הקושי בעיצוב מפרקי התפשטות אינו ב„השארת פער”, אלא בשימור הפעולה משני צידי המפרק

במחסנים בעלי מסגרת שערית רב-פאנל, שבהם נוצר מפרק התפשטות מבני, יש לרוב ליצור את המבנים משני צידי המפרק כיחידות מבניות יחסית עצמאיות. לא מספיק פשוט לחתוך את גלי הדלתות של הגג תוך שמירה על מסגרות הפלדה הראשיות כרציפות קשיחות. להיפך, גם כאשר ניתוח מבני מראה שניתן לבנות את המבנה הראשי ללא מפרק התפשטות מבני, יש עדיין לקחת בחשבון את ההתפשטות וההתכווצות התרמית של מערכת העטיפה. גלי הדלתות של הגג, גלי הדלתות של הקירות, חוטפי הקצה, תעלות המים וחלונות הגג הם בדרך כלל דקיקים יותר ורגישים יותר מאשר המסגרות הראשיות של הפלדה. מבנה ראשי ש„עובר את החישוב” אינו אומר שהעטיפה לא תסבול ראשונה מהתנתקות, עקיצה, גליות או לחצים חוזרים על חורים של סופגים.

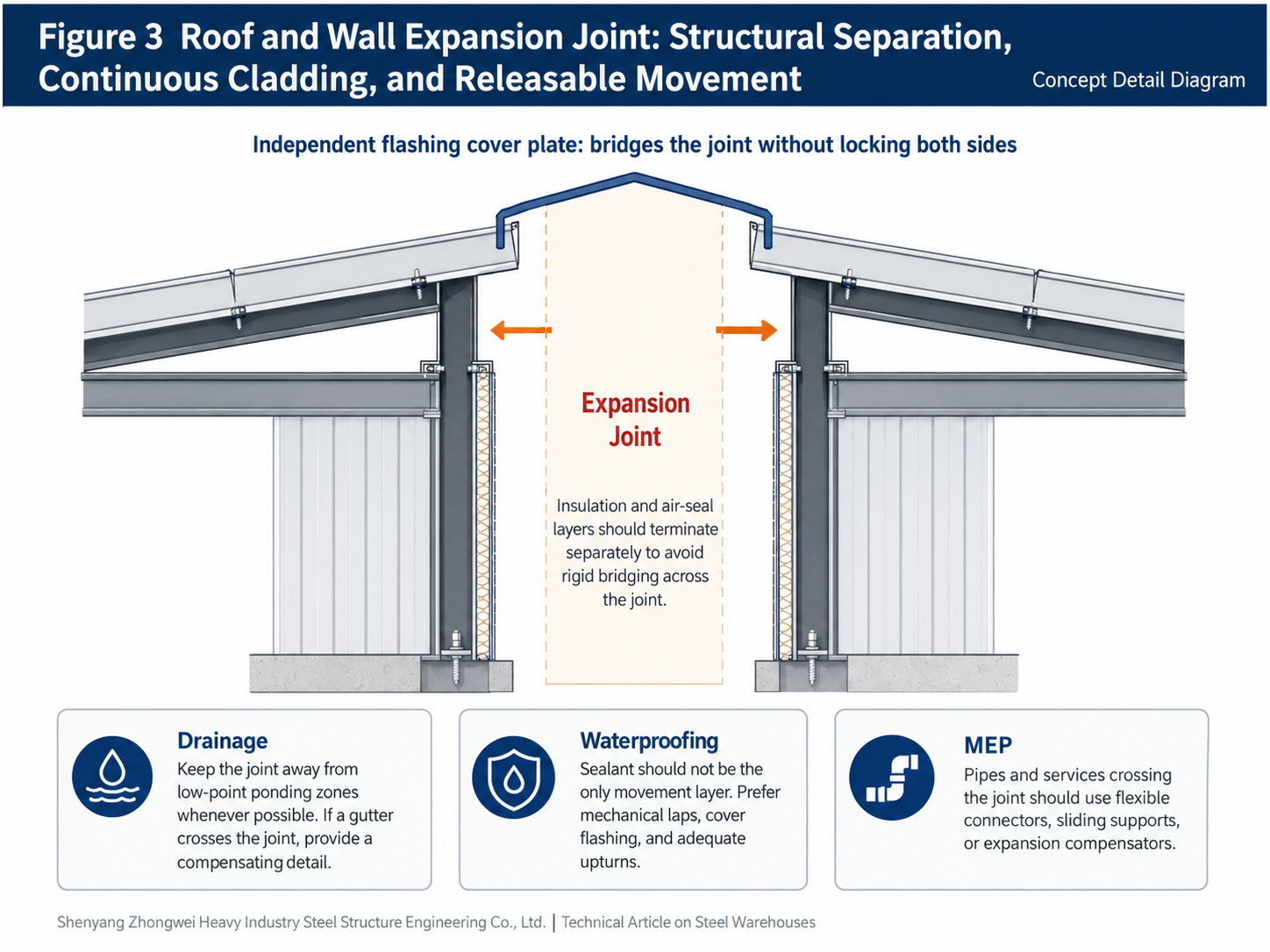

פרטי מפרק הרחבה מפותחים חייבים להתמודד בו זמנית עם התנהגות מבנית, איטום מים, בידוד תרמי, הגנה מפני אש ודרישות השימוש בבניין. מפרקי הרחבה בגג צריכים, ככל האפשר, להיות ממוקמים רחוק מנקודות נמוכות שבהן מים יכולים להצטבר. כאשר אי אפשר להימנע מזה, מערכת האיטום חייבת להיות מעוצבת כך שתישאר רציפה תוך כדי הסתגלות לתנועה, ולא לסמוך על שורה אחת של חומר איטום כדי לספוג את כל ההזזה. גגות מתכתיים יכולים לספוג תנועה באמצעות כיסויי עקיפת מתכת עצמאיים, גובה מספיק של קצוות עולים, חפיפות מחליקות ותלישה נפרדת משני צידי המפרק. פרטיהם של הקירות חייבים גם הם לספק איטום מזג אוויר ורציפות חזותית: דפי הקיר משני צידי המפרק חייבים להסתיים באופן עצמאי, וכיסוי העקיפה ביניהם חייב לשמור על טווח חפיפה מספיק.

גם קנות, גדרות מעליות, חלונות גג ומערכות MEP שעוברים דרך המפרק חייבים לעבור בדיקה מeticulous. אם מהנדס מבנים מפריד את המבנה הראשי לאורך קו רשת, אך קנה רציף, ברגי חיבור עצמאיים, צינור כיבוי אש או תרמילי כבלים מחברים באופן קשיח את שני הצדדים, התקנת האתר יצרה למעשה נקודת קבע חבוייה.

טבלה 1. בעיות נפוצות מסוג "אובייקט – הנחה שגויה – פרמטר בקרה נכון" בעיצוב פעולה תרמית

5. לא להתייחס לחורים אליפטיים כאל פתרון אוניברסלי לצמתי הרחבה

אחת הצעדים הנפוצים ביותר לאופטימיזציה של האתר היא החלפת חורים עגולים סטנדרטיים בחורים אליפסיים כאשר נמצאת הגבלה בתנועה לרוחב. גישה זו תקפה רק כאשר לוגיקת העברת הכוחות בקישור, כיוון התחלקות והתנאים של ההפעלה מוגדרים בבירור. ראשית, הציר הארוך של החור האליפסי חייב להיות מיושר בכיוון התנועה המתוכננת. שנית, יש לקבוע אם מותר לקישור להחליק תחת עומס רוח, כוח בלימה או פעולות אופקיות אחרות, ולוודא שהתשובה עקבייה עם מערכת המבנה הגלובלית. אם הקישור מעביר כוח אופקי קריטי, הרחבת החור בלבד עלולה לשנות את נתיב העומס המתוכנן. שלישית, לוחות כיסוי או דיסקיות חייבים לכסות את החור האליפסי ביעילות ולמנוע חדירה מקומית לאחר ההתקנה.

במקרים של חיבורים בולטים בעלי חוזק גבוה, יש גם להבדיל בין חיבורים קריטיים להחלקה, חיבורים מסוג נושא ולחיבורים מחליקים שנועדו במיוחד לשחרר תנועה. אם מסמכי העיצוב דורשים שחיבור לא יחליק תחת עומסים בשימוש, ובמקביל צפוי לשחרר את ההזזה התרמית על ידי תנועה בתוך החור, יש להגדיר במפורש את שני מצבים ההפעלה והמנגנונים המקבילים להם. מהות העיצוב המקצועי אינה בשימוש בסוג מסוים של חיבור, אלא בכך שכל חיבור מבצע רק את הפונקציה שהוקצתה לו: חיבורים קשיחים מספקים מיקום ומעבירים כוחות, בעוד שחיבורים מחליקים מספקים יכולת תנועה בכיוון מוגדר.

6. מפרצי חום חייבים להיות מאוסקים עם היסודות, לוחות הרצפה ומערכות הציוד

ניתן לספק מפרק התפשטות במבנה הפלדה העליון, אך האם יש לספק מפרקים גם ביסודות ובלוחות הרצפה באותו המיקום – יקבע בהתאם למערכת המבנית ולתפקידה של הבנייה. אם היסודות משני צידי המפרק מחוברים באופן אפקטיבי למערכת רציפה קשיחה מאוד, בעוד שהמבנה העליון מיועד להזוז יחסית, עלול להתפתח אילוץ לא נחוץ בבסיס העמודים. להיפך, אם היסודות עצמאיים אך המבנה העליון מחובר מחדש באופן קשיח באמצעות רכיבים רציפים, יפחת גם כן האפקטיביות של המפרק.

למחסנים תעשייתיים יש צורך במערכת ציוד מיוחדת. קווי אספקת מים לכבאות, תעלות כבלים, קווי אוויר דחוס, צינורות אדים, שרשראות הובלה ומערכות מדפי אחסון עלולים לחצות מפרק מבני. אם תנועת העיצוב המבני לא מועברת למגזר החשמל-מיכניקה-אינסטלציה (MEP) ולמגזר הציוד, צינורות קשיחים עלולים לשבור, תמיכות עלולות לעוות, או מסילות ציוד עלולות להשתבש בזמן הפעלה. שירותים החוצים מפרק חייבים להשתמש בחיבורים גמישים, תמיכות מחליקות, פקקי הרחבה או תמיכות עצמאיות. היכולת שלהם לנוע חייבת לכסות את התזוזה המבנית הנדרשת, וכן לאפשר סובלנות להתקנה.

7. טמפרטורת הבנייה הראשונית קובעת איפה ממוקם "המיקום האדיש"

פעולה תרמית כוללת משתנה נוסף שמתעלמים ממנו לעיתים קרובות: הטמפרטורה שבה המבנה ננעל סופית. הטמפרטורה ההתחלתית הנחה בניתוח אינה בהכרח זהה לטמפרטורת האוויר הממוצעת השנתית. היא קשורה לטמפרטורה האמיתית בזמן ההקמה של האלמנטים, החיזוק הסופי של החיבורים והסיום של מערכת הגג. ייתכן שהתכנון יניח שהמבנה נמצא במצב נייטרלי בסביבת טמפרטורה מתונה, אך אם כל החיבורים הקשיחים ננעלים סופית לאחר חשיפה ממושכת לשמש בתקופת הקיץ, התכווצות העתידית במהלך התקררות עלולה להיות מוטה באופן חזק לכיוון אחד.

לחלקים המחליקים עם דרישה לתנועה גדולה, גגות ארוכים, תעלות רציפות ופתחי דלת גדולים, מסמכי הבנייה צריכים לקחת בחשבון את הצורך לציין אם יש לרשום את טמפרטורת הנעילה, את המיקום הראשוני של החיבור ואת הסבירות לתנועה שנותרו. תרשים חיבור שניתן ליישם בפועל חייב לציין את כיוון התנועה, את התכנון של התנועה, את המיקום האמצעי בהתקנה, את הסובלנות המותרת ואת דרישות הקיבוע הסופי, כדי שהמתקינים ידעו האם יש למרכז את החלק בתוך החריץ, להזיז אותו לכיוון אחד מהקצוות או להתאים אותו לפי טמפרטורת ההתקנה שנמדדה.

8. האישור צריך לאשר את 'היכולת השארית לתנועה', ולא רק אם החיבור נראה מסודר

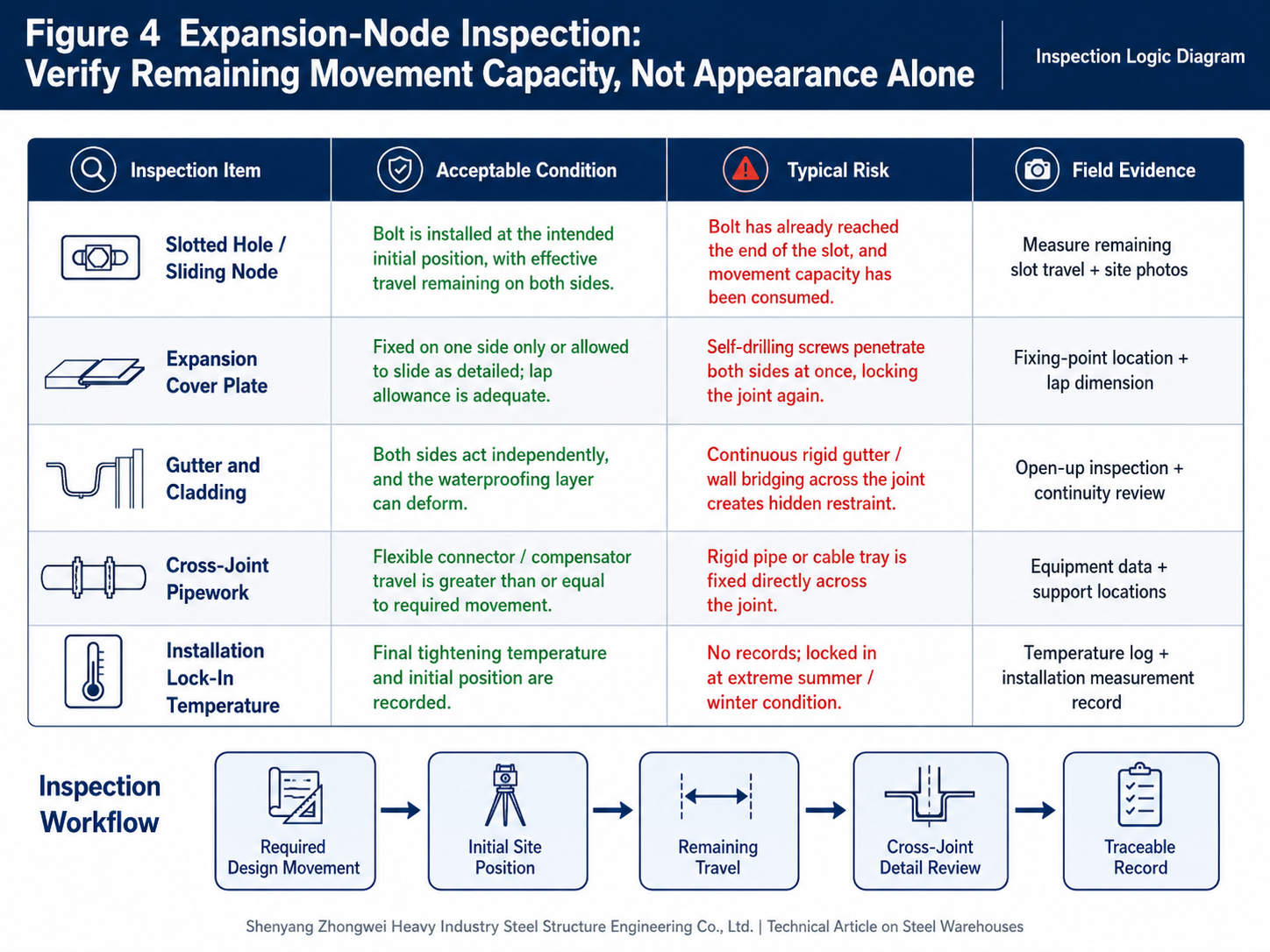

קבלת פרטי שחרור התנועה לא אמורה להסתמך רק על בדיקת יישור הברגים או הישרונות של לוחות המכסה. חשוב יותר שהבדיקה תאשר כי היכולת לתנועה הנדרשת לפי העיצוב נותרת זמינה גם לאחר הבנייה. תקלות נפוצות באתר כוללות: ברג שכבר נוגע באחד הקצוות של החור האליפטי; משטח החלקה נעול על ידי ריתוך זמני; ברגי לוח מכסה ש חודרים את החומרים בשני צידי המפרק; חומר איטום שממלא לחלוטין את הפער ומנעולו; גוטר רציף שמחבר מחדש שתי יחידות מבניות; תמיכות למערכות MEP שמתנשאות קשיחות על פני המפרק; ופרוכות פנים של לוחות קיר שמותקנות ללא חפיפה מספקת להחלקה. פרטים אלו עשויים להיראות מסודרים ביותר, אך כבר איבדו את תפקידה המתוכנן של שחרור התנועה.

לפיכך, תיעוד הקבלה חייב לכלול, כמינימום, את רוחב המפריד התנודתי בפועל, את המיקום ההתחלתי של החיבורים المنزلגים, את המרחק הנותר לנסיעה באורכים המ SLOT-ים, את פירוט הסגירה לאורך המפריד, את שיטת ההסבה למתן לחץ בצינורות, ואת טמפרטורת הנעילה באתר. עבור מחסנים בשימוש ארוך טווח, ניתן גם לקבוע נקודות ייחוס למדידה פשוטות משני צידי המפריד, כדי לאפשר בדיקה חוזרת של תנועה עונתית ומעוותים חריגים.

9. שיפוט מומחה קשור ל"ניהול" העיוות התרמי, ולא לנסיון להעלימו

העיוות התרמי הוא תגובה פיזיקלית בסיסית של החומר. מה שעיצוב יכול לשלוט בו בפועל הוא תנאי האילוץ, נתיב העברת המטען והתנועה המותרת. עבור מחסנים פלדה, המצב המסוכן ביותר הוא לעתים קרובות לא התזוזה עצמה, אלא העובדה ש"מקום שאמור לזוז נעול, בעוד מקום שאמור להישאר קבוע החליק."

עיצוב מקצועי המבוסס על פעולת חום צריך לקבוע לוגיקה ברורה: ראשית, להגדיר את גבולות הטמפרטורה של הפרויקט ואת טווח הטמפרטורות הצפוי לחברים; לאחר מכן, לאמוד את סדר הגודל של העיוות החופשי הנגרם מחום; אחר כך, לזהות נקודות קבועות ומקורות מגבלה במבנה הראשי ולציין בבירור את כיוון השחרור; לאחר מכן, לקבוע אם יש צורך במפרצי התפשטות מבניים, וכיצד הקיפות, היסודות ומערכות הציוד יעברו דרכם; לבסוף, לתרגם את זווית העיצוב לנתוני חיבור שניתן להבין במהלך הבנייה ולמדוד בעת קבלת הפרויקט. עבור פרויקטים של מחסנים ומבני תעשייה בחו"ל שמתוכננים על ידי Shenyang Zhongwei Heavy Industry חברת הנדסת מבנים מפלדה בעמ, האקלים, טמפרטורת הבנייה, מערכות הסגירה והתנאים של הציוד משתנים באופן משמעותי ממדינה למדינה. לכן, לא ניתן לצמצם את הפעולה התרמית לטבלה קבועה באורך בניין; יש להתייחס אליה כאל קלט תכנון ספציפי לפרויקט שדורש שיקול דעת הנדסי. פתרון אמינה באמת אינו מנסה להפוך את המבנה ל"בלתי נזיז" לחלוטין; הוא מבטיח שכל מילימטר של תנועה מקבל יעד מוגדר בבירור.

#מחסן מבנים מפלדה #פעולה תרמית #הרחבה משולבת #התפשטות וכיווץ תרמי #חיבור מחליק #חור אליפטי #טמפרטורת נעילה בבנייה

סטנדרטים ומקורות טכניים נבחרים לסיוע

1. EN 1991-1-5:2003, Eurocode 1: פעולות על מבנים – חלק 1-5: פעולות כלליות – פעולות תרמיות. משמש לסיווג הפעולות התרמיות, רכיבי הטמפרטורה והמסגרת האנליטית להשפעות תרמיות על מבנים; בפרויקטים ספציפיים יש להתאם את התוכן לתוספת הלאומית הרלוונטית ולמהדורה המקומית שנקבעה.

2. ASCE/SEI 7-22, עומסים מינימליים לעיצוב וקריטריונים קשורים לבניינים ולמבנים אחרים. הדרישות הבסיסיות שלו והשילובים של עומסים כוללים כוחות ומצבים המופעלים על ידי המבנה עצמו; הוראות השימושיות בתוספת C דורשות ששינויי ממדים הנגרמים על ידי טמפרטורה ואפקטים דומים לא יפגעו בתפקוד המבני.

3. ANSI/AISC 360-22, مواصفات לבנייני פלדה מבנית. משמשת לעיצוב רכיבי פלדה מבנית, חיבורים ותנאי שימושיות, בשילוב עם מסגרת הפעולה של ASCE 7; עמוד התקנים הנוכחי של AISC מציין את 360-22 כמהדורה הנוכחית.

4. ANSI/AISC 303-22, קוד תקנות הסטנדרט למבנה פלדה וגשרים. משמש לדרישות התנהגות מקצועית בתחום מסמכים לעיצוב מבני, ייצור והתקנה, סובלנות ותיאום מקצועי.

5. מדריך העיצוב של AISC מס' 3, נושאי שירותיות לבניינים פלדיים, מהדורה שנייה, 2003. נושאי השירותיות שמתוארים כוללים התפשטות וצמצום, וייתכן להשתמש בהם כהנחיות טכניות משניות לעיצוב עיוותים תרמיים ולפרטי שחרור תנועה; יש לקחת בחשבון את תאריך הפרסום שלו ולהתאם את ההנחיות לתקנים הנוכחיים.

6. המועצה האירופית למחקר, ספר הדרכה מס' 3: השפעות פעולות על בניינים, פרק ד': 'פעולות תרמיות על בניינים'. הפרק הזה, שמבוסס על EN 1991-1-5, מסביר שדות טמפרטורה, רכיבי טמפרטורה אחידים והשפעות אילוץ, ונותן ערך הפניה הנדסי של כ־12 × 10⁻⁶/°C עבור מקדם ההתפשטות התרמית הליניארית של פלדה מבנית.
