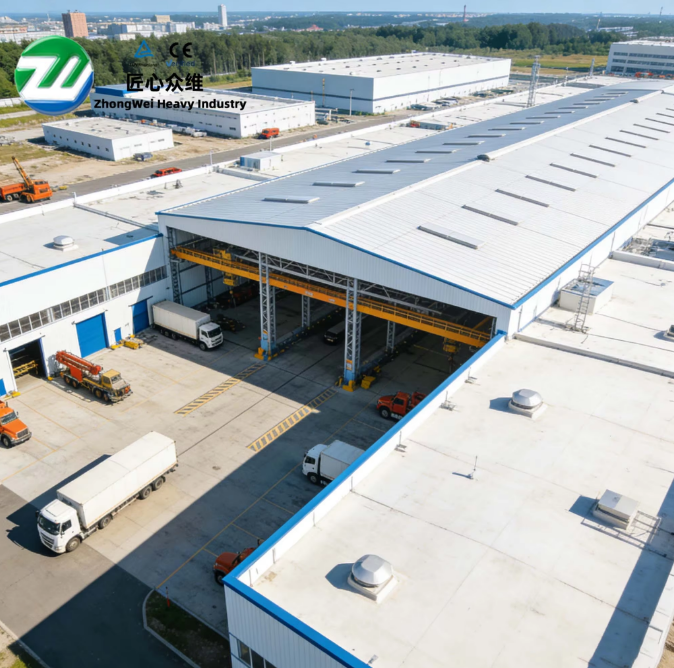

מהם שלבי ההתקנה העיקריים למפעל פלדה מוקדם?

הכנה לאתר והקמת היסוד למפעל פלדה מוקדם

בחינת האתר, ריווח ובדיקת האדמה

לפני תחילת erektion של הפלדה, האתר עובר הערכה מחמירה. מנקים את הצמחייה, הפסולת והמכשולים, ולאחר מכן מבצעים ריצוף מדויק כדי להבטיח ניקוז תקין ופלטפורמה יציבה ומשופעת. בדיקות קרקע – שמבוצעות לפי ASTM D1557 (שיטה סטנדרטית לבדיקת מאפייני הדחיסה במעבדה) ו-ASTM D2487 (סיווג קרקעות) – קובעות את כושר התמיכה, את תוכן הרטיבות ואת הפוטנציאל לדחיסה. התוצאות האלה משפיעות ישירות על תכנון היסודות: קרקעות חלשות או מתנפחות עשויות לדרוש שיפור הקרקע, בעוד שקרקעות סלעיות או משופעות מאריכות את זמן ההכנה ומעלות את דרישות הציוד. חלקה שטוחה ופתוחה מקצרת בדרך כלל את המרחב הזה לשבוע עד שלושה שבועות; תנאי מורכבים יכולים להאריך אותו לחמישה שבועות.

בחירת סוג היסוד: יסוד פלטתי לעומת יסוד עמודי-קרש

בחירת היסודות תלויה בנתוני הקרקע, בשטח הבניין ובדרישות העומס – ולא בהיבטים אסתטיים או בהעדפות אישיות. יסוד של לוח בטון מועץ (Slab-on-grade) – לוח בטון מונוליטי, מועץ, שמוזרף ישירות על קרקעית מותאמת הנדסית – הוא האופציה הטובה ביותר למפעלים מוכנים מראש מבנויים מפלדה בני קומה אחת, באזורי קרקע אחידה ומעבירה מים טוב. הוא מציע מהירות (לרוב מסתיים תוך 1–3 שבועות) ויעילות עלות, ללא פגיעה בשלמות המבנית. לעומת זאת, מערכת עמודים וקרש (Pier-and-beam) – הכוללת עמודי בטון נקובים שמניחים את משקל הבניין על שכבות קרקע יציבות, ותומכים ברשת קרשים פרימטריים – היא חובה כאשר דוחות הגיאוטכניים מצביעים על יכולת נשיאה נמוכה של הקרקע, פלסטיות גבוהה או הבדלים גדולים בגובה הקרקע. מערכת זו מאפשרת צירקולציה של אוויר מתחת לרצפה, מפשטת את ריצוף התשתיות והינה סובלנית יותר להשתנות במשקעים לא אחידים. מהנדסים מתבססים הן על דוח הגיאוטכני והן על הוראות העומסים של ASCE 7–22 בעת קביעת סוג היסוד המתאים; אי התאמה עלולה לגרום לעיוות ארוך טווח של השלד או לבעיות בתפקוד.

אימות מיקום, תיחום ויישור של בולט עוגן

בורגי עוגן יוצרים את הממשק החובה בין היסודות למסגרת הפלדה – ודיקויותם קובעת את יעילות ההקמה ואת האמינות המבנית. במהלך שיבוץ הבטון, הבורגים מוחזקים בבטון הלח באמצעות מדדי תיאום מאומתים אשר מתאימים למפת הלוח הבסיסי שבסרטוטי המפעל שהוסכמו. גובה החריצה, עומק ההטמעה (לפי המינימום שנקבע בתקן ACI 318) וסיבולת המיקום (±1/8 אינץ' הן באופק והן באנך) חייבים לעמוד בכל הוראות מהנדס המבנה. לאחר הקיבוע מבוצעת אימות באמצעות ציוד סקר של תחנת סקר מלאה, אשר נמדד על בסיס נקודות בקרה שהוקמו בשלב תכנון האתר. סטיות העולמות את הסיבולת דורשות טיפול – לעיתים קרובות באמצעות כיפוף הידראולי או החלפת הבורג באמצעות חומר דביק אפוקסי – אך המעדפת היא מניעה באמצעות שימוש מדויק במדדי התאמה ובמערכת בקרת איכות ואבטחת איכות בזמן אמת. ביצוע תקין של בורגי העוגן מונע עבודה חוזרת באתר, מאיץ את הצבת העמודים ומבטיח שהמסגרת מעבירה את עומסי העיצוב כפי שתוכננו.

התקנת מסגרת פלדה: הרכבה מדויקת של מבנה המחסן המוקדם מפלדה

הנפה, הנחת והחיזוק הזמני של העמודים הראשיים והקרנות

העמדת המבנה מתחילה בהרמת עמודים ראשיים וקרני גג באמצעות גרר נייד, תוך הנחיה על פי מיקומי בולטים עיליים שסומנו מראש ונקודות בקרה שנמדדны. כל עמוד מוצב על לוחית הבסיס שלו, מתוקן לעמידה ישרה באמצעות מדידת לייזר שמתוקנת לדיוק של ±1/16 אינץ' לרגל, ולאחר מכן מאובטח באמצעות חיבורים זמניים מסוג טורנבקל שמחוברים למקלות קרקע שהוכנסו לאדמה. קרני הגג מועלות ומוחזקות ללוחיות העליונות של העמודים באמצעות בולטים חזקים מסוג ASTM A325, שמשופעים לערך הטורק המדויק באמצעות כלים קליברטיים. הפסיפס הראשון משמש כנקודת התייחסות לכל הפסיפסים הבאים: האישור על התאמה מתבצע באופן רציף מול רשת המדידה המקורית, ושימיות פלדה משמשות באופן פרואקטיבי – ולא רק בתגובה – כדי לשמור על בקרת הממדים. החיזוק הזמני נשאר במקום עד להשגת יציבות צדדית מלאה באמצעות חיזוק אלכסוני קבוע או התקנת רכיבים משניים. מכיוון שטעויות באישור מתרבות לאורך הפסיפסים, שלב זה דורש סדר תהליך מחמיר ותיקון מיידי – מה שהופך אותו לשלב הקריטי ביותר מבחינת זמן ואיכות בהרכבת השלד.

התקנת תקופות אלכסוניות ואיברים משניים לייצוב

לאחר השלמת השרטוט הראשי, מותקנים התקופות האלכסוניות כדי לфикс את המבנה נגד כוחות צדדיים הנובעים מרוח, רעידות אדמה וכוחות צדדיים הנוצרים על ידי דלתאות. תקופות מסוג חוט או מוט מתוחים בין פינות נגדיות של כל תא כדי ליצור טריאנגולציה קשיחה—אשר מאושרת לפי קריטריוני עיצוב החיבורים של AISC 360. לאחר מכן, מחברים את האיברים המשניים—סרגלים לגג וסרגלים לקירות—במרווחים מדויקים כדי להעביר את עומסי הקליפה לשרטוט הראשי. רכיבים אלו נקובים ומוצצים מראש בצד-המפעל לפי תרשימים מקצועיים, מה שמביא למזער שינויים בשטח. ההתקנה נעשית לפי סדר מבוקר: התקופות מתוחות לאחר מאשרים את יישור השרטוט הסופי, ולא מ afk'ים אף בולט ראשי בתהליך. לאחר שהחיבור הושלם לחלוטין, השרטוט הופך לתומך עצמי ויציב צדדי—ומעבור ממצב של ערכת הרכבה זמנית לשלד מבני מוסמך.Ready for cladding.

התקנת קליפות: קליפת קירות וקליפת גג עבור מחסן פלדה מוקדם

בחירת פאנלים, פרוטוקולי טיפול ותנאי חיבורים

בחירת החיפוי מאוזנת בין ביצועים, עמידות ודרישות הפעלה. עבור אחסון סטנדרטי, גליות פלדה מודפסות בצבע (לפי תקן ASTM A755M) מספקות עמידות כלכלית בפני תנאי מזג האוויר. כאשר הביצועים התרמיים הם קריטיים — למשל באחסון מבוקר מבחינה קlimטית או לשם התאמה לתקנים אנרגטיים — פאנלים סנדוויץ' מבודדים במפעל (לפי תקן ASTM C1289) מספקים ערכי R מעולים ומביאים להפחתת ביקוש מערכת ה- HVAC. על כל הפאנלים להיעשות טיפול זהיר: הנחה על תמיכות ישרות ומפולשת; הרמה רק באמצעות מוטות פריסה או מדבקות ואקום; והימנעות מהחלקה או עמידה על הליבה המבודדת. החיבור מתבצע באמצעות ברגים עצמאיים-נקבים עם אופנים מ־EPDM או נאופרן, המותקנים בעזרת מנועי חיזוק בעלי בקרת מומנט, אשר מוגדרים לערכים שצוינו על ידי היצרן (בדרך כלל 25–35 רגל- pund). חיזוק יתר פוגע בשלמות החסימה; חיזוק חסר עלול לגרום לה afslut של הברגים עקב רעידות. חישוב מדויק של אורך הפאנלים ורשימת הברגים הנדרשים — בהתבסס על שטח הריבועים ודרישות החפיפה — מונעים עיכובים באמצע ההתקנה.

טכניקות לאיטום מים ולמניעת חיבור תרמי

האיטום בפני מים תלוי פחות בחומרים ובעיקר בסדר הפעולה ובדיוק בפרטים. ריצוף הגג מתחיל מהשפת הגג ומתקדם כלפי מעלה לעבר שפת הגג, כאשר החפיפות הצדדיות מכוונות נגד לכיוון הרוח השוררת. המפגשים האופקיים חופפים לפחות גלגלון אחד מלא, ומסוגרים בטיפת בוטיל או דבק מובנה במפעל; המפגשים האנכיים קיבלו שטיחת איטום רציפה. הקירות נבנים לאחר שהגג סגור לחלוטין – כדי למזער את הסיכון חדירת מים במהלך הבנייה. למניעת חיבור תרמי – שבו ברגים מתכתיים מעבירים חום דרך החומר המבודד – משתמשים במחברים עם פסק תרמי או במערכות מפרידות שמביאים את הדף למצב של הפרדה מהשלד. פאנלים מבודדים עם פסק תרמי מובנה (למשל, ליבות מפוליאיסוציאנורט עם שפות אלומיניום) מפחיתים עוד יותר את אובדן החום הליניארי. פעולות אלו עומדות בדרישות התקן ASHRAE 90.1 לקליפת הבניין ותומכות בכفاءת אנרגטית ארוכת טווח.

בקרת סופית, הפעלה ומסירת מפעל פלדה מקדים

השלב הסופי מאשש כי מבנה התחנה המוקדמת מפלדה עונה על כוונות ההנדסה, על דרישות התקנות ועל הכינות להפעלה. בודקים חיצוניים מאשרים את החיבורים המבניים – כולל טריזי עוגן, איכות הלחיצה והמתח במערכת התמיכה – מול תרשימים מוכתמים של המפעל ותקנות הבנייה הבינלאומיות (IBC) 2021 בתחום המבניות. מערכות המכניקה, החשמל והPlumbing עוברות בדיקות פונקציונליות לפי נורמת NFPA 70 (NEC) ולפי דרישות הרשות המקומית. סקירת עמידה בתקנות מאשרת את העמידה בתקנות הבטיחות של OSHA, במרחקי הפרדה נגד שריפה ובמערכות הבקרה הסביבתית. לאחר שהבדיקה הסתיימה בהצלחה, תהליך ההפעלה כולל בדיקות אינטגרציה מלאות של כל המערכות, הדרכה של המפעילים על פרוטוקולי הבטיחות וממשק הציוד, וסילוק כל שאריות הבנייה. מדפים, רצועות הובלה ואصول הפעלה אחרים מוצבים ומופעלים. לבעל הנכס מוענק חבילת סגירה מלאה: תרשימים של מצב הבנייה בפועל, אחריות על הציוד, לוחות זמנים לתחזוקה ורשימת נכסים דיגיטלית – כדי להבטיח מעבר חלק מהבנייה לשימוש יעיל.

שאלה נפוצה

אילו שלבים נכללים בהכנה של אתר לבניית מחסן פלדה מוקדם ייצור?

השלבים כוללים הערכת האתר, ריצוף, בדיקת קרקע, וניקוי הצמחייה, הפסולת והמכשולים.

אילו גורמים קובעים את סוג היסודות הנדרשים?

סוג היסודות נקבע על-פי נתוני הקרקע, שטח הבסיס של המבנה ודרישות העומסים.

למה מיקום הברגים האנכיים המדויק הוא קריטי?

מיקום הברגים האנכיים המדויק הוא קריטי לייעול תהליך ההקמה ולאמינות המבנית, ומבטיח יישור מעביר עומסים כמתוכנן.

איך מבטיחים יציבות מבנית במהלך הקמת מסגרת הפלדה?

היציבות המבנית מובטחת על-ידי התקנת חיזוק אלכסוני, איברים משניים, מתיחת מוטות או כבלים, וכן עקיבה ממשמעת פרוטוקולי יישור וסדר הקמה.

מה חשוב בהתקנת הקליפת החיצונית?

היבטים חיוניים כוללים בחירת לוחות, פרוטוקולי טיפול, דרישות החיבור, סדר פעולות למניעת חדירת מים, ומניעת גשרי חום.
