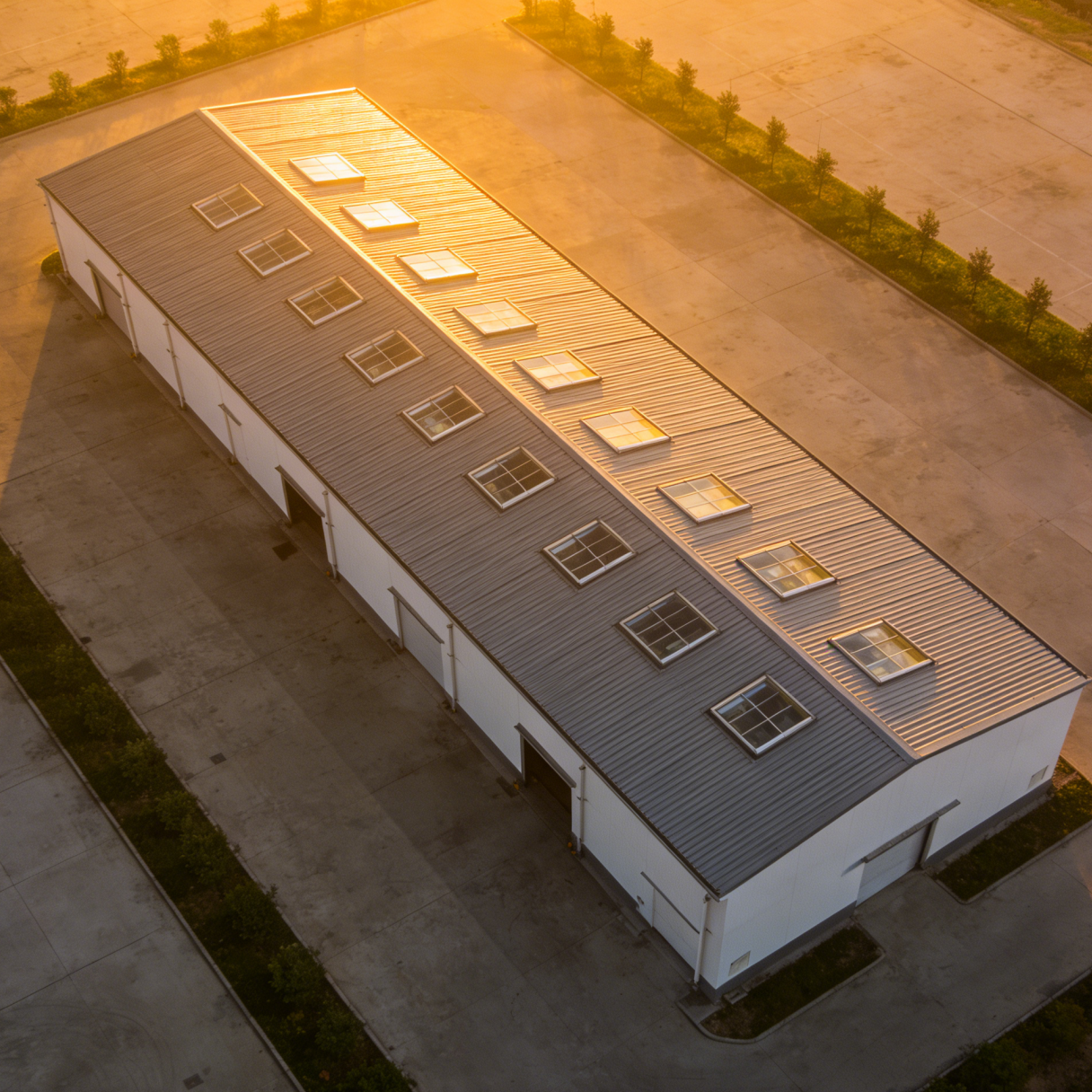

תהליך התקנה צעד אחר צעד למתקנים מפלדה מוקדמים.

הכנת היסודות כראוי לפני הגעת הבולט הראשון

תהליך ההתקנה של מפעלי פלדה מוקדמים לא מתחיל כאשר המשאית הראשונה עם העמודים מגיעה לאתר. הוא מתחיל במדידת היסודות. הסיבולת שרשומה בתוכנית בולטים עוגנים איננה רק קו על ציור; היא ההבדל בין מסגרת שנופלת ישירות על לוחות הבסיס לבין אחת שדורשת חיזוק בשטח, חורים אליפטיים או ריתוך תיקוני יקר. יש לבדוק את היסודות מבחינת הריבועיות, הגובה וההצמדה של הבולטים באמצעות מפלס דיגיטלי ותאודוליט לפני שהפלדה נפריקה. ספקים של בטון שמעדיפים להתייחס לתבנית הבולטים כאל מדריך כללי יוצרים תופעת גל: סטייה של חצי אינץ' במיקום קבוצת הבולטים בקו העמודים A עלולה להוביל לסטייה מצטברת של כמעט שני אינץ' עד שהחישוק העליון יתחבר בקצה המרוחק של החדר. איתור הסטייה הזו בזמן שהבטון עדיין "ירוק" הוא זול; התיקון שלה לאחר שמחצית המסגרת כבר מחוברת יכול לבלוע ימי עבודה של גרר.

הגדרת בולט עוגן: הסיבולת שקובעת הכל

בורגי עוגן הם הממשק הפיזי שבו צוות היסודות מעביר את האחריות לצוות ההתקנה של הסגסוגת, וההעברה כמעט ולא נעשית נקייה ללא שער איכות מכוון. בפרויקט מחסן טיפוסי, הדרישות קובעות שימוש בבולטים עוגן לפי תקן ASTM F1554 דרגה 36 או דרגה 55, עם סבירות של פלוס-מינוס שמינית אינץ' בגובה ורבע אינץ' במישור. זה נשמע פשוט, אך לאחר שמת poured המצע הבטוני ומביאים למטה את לוחות בסיס העמודים, כל בורג קצר מדי לא יוכל להידק כראוי, וכל בורג גבוה מדי ידחה את לוח הבסיס למעלה ויוצר רווח שיפתח פתח לחדירת לחות ולתהליך קורוזיה. פרקטיקה מועילה בשטח, שנמשכת ממספר בנייה מהירה של מרכזי הפצה, היא להתקין את התבנית ולאחר מכן לשלוח צוות מדידה כדי לאתר באופן עצמאי את ציר כל בורג לפני יציקת הבטון, תוך שימוש באותם נקודות בקרה שצוות ההתקנה של הסגסוגת ישתמש בהן מאוחר יותר ליציבה אנכית של העמודים. בדיקה כפולה פשוטה זו, שמוסיפה אולי שעתיים לשלב היסודות, הקטינה באופן עקבי את עבודת השחזור הנוגנת לבורגי עוגן במעל 80% בפרויקטים שבהם יושמה באדוקות.

סדר הרכבת מסגרת: למה סדר המפרצים חשוב

הסיבוב במרחבי מחסן פתוחים הוא להרכיב את המסגרות הקשיחות בשורה ישרה, ממספר מפרץ אחד עד עשר, ולמשוך חזק כל חיבור לפני מעבר לשלב הבא. גישה זו לעיתים קרובות עומדת בניגוד לגמישות הטבעית של מערכת מוקדמת. כאשר המפרץ הראשון נמשך חזק לפני שהפנלים של המפרץ השני מותקנים, המסגרות המחוברות אינן יכולות לספוג את השונות הקטנות בממדים הנובעות מסייגי היצרנות ומזוזות תרמיות. סדר רכיבה אמין יותר, כפי שמופיע בהנחיות התקנה הסטנדרטיות של איגוד יצרני מבנים מתכתיים (MBMA), הוא להקים ולהדק באופן רופף שתי או שלוש מסגרות עם תמיכה חלקית, ואז להתקין את פנלי הגג ואת פנלי הקיר עבור המפרצים האלה כדי ליצור דיאפרגמה יציבה לפני המשיכה החזקה הסופית. הטבלה שלהלן משווה את ההשפעה של שני סדרי רכיבה נפוצים על מחסן טיפוסי ששטחו 30,000 רגל רבוע.

קלעים, גירטים ותומכות אלכסוניות: חיזוק הגרם

ברגע שמסגרות הصلב הראשיות עומדות ותלויות זמנית, החברים המשניים מתחילים להפוך אוסף של מסגרות דו-ממדיות לקופסה תלת-ממדית יציבה. קורות גג בצורת Z וקירות חיצוניים בצורת C מתוכננים בדרך כלל כחברים פשוטים או כחברים רציפים, ופרטי החיבור שלהם דורשים תשומת לב לא פחותה מאשר חיבורי המומנט העיקריים. טעות נפוצה בשטח שמתעלמים ממנה היא הפיכת כיוון החיבור המתוכנן: קורות גג שסומנו לחיבור בקצה מסוים או לחיבור פנימי חייבות לעקוב בדיוק אחר תרשים המפעל, מכיוון שמבנה החיבור משפיע ישירות על יכולת התנגדות העלייה ועל קשיחות הדיאפרגמה שעליה סומך מערכת לוחות הגג. לאחר מכן, עמודי תמיכה אלכסוניים במישור הגג ובמישור הקיר משלימים את נתיב העומס הצידי. תמיכה אלכסונית מסוג X שעובדת רק במתח, הכוללת מוטות חרוטיים, נפוצה במפעלים מוכנים מראש של פלדה, והשלב שמביא לביצוע צפוי אינו רק הידוק הבולטים אלא גם אימות שהעכבה של המוט הוסרה ללא טעינה מוקדמת כבדה מדי של המסגרת, דבר שיכול לגרום לסיבוב של עמוד הקצה. בדיקה מהירה על ידי מפקח מנוסה, שבה יד wearing כפפה יכולה עדיין לסובב את המוט במאמץ מתון לאחר ההידוק, בדרך כלל מגיעה לנקודת האיזון המושלמת.

התקנת פאנלים לגג ולקיר ללא גרימת דליפות

לוחות גג בעלי חיבור קשיח ולוחות קיר צבועים במפעל יוצרים את העורף המגן על הגשם של המחסן, וסדר ההתקנה כאן יכול לקבוע אם הבניין יישאר עמיד למים לאורך זמן. השיטה הטובה ביותר היא להתחיל בהרכבת לוחות הגג מהקצוות התחתונים ולהתקדם לעבר הפסגה, תוך שילוב של הלוחות בכיוון שבו הרוחות הנפוצות מושכות את הגשם, בדרך כלל הרחק מהצד הנותר. החיבורים הצדדיים התלויים בדבש המופעל במפעל חייבים לעבור בדיקה לרציפות, כיוון שפער קטן בדבש עלול ליצור מסלול קפילרי שימשוך לחות לתוך חלל הבדל. בקצוות התחתונים, פסי הסגירה בין הצלעות של הלוח חייבים להיות מונחים באופן אחיד על פרופיל הלוח ועל תוספת הקצה, אחרת גשם שננשף על ידי הרוח יצליח להיכנס לבניין. גישה מעשית שנמצאה בשימוש במספר פרויקטים של מאגרי קירור היא ביצוע מבחן עשן או מבחן ריסוס מים פשוט על התחנה הראשונה שהוגנת לחלוטין לפני המשך ההרכבה של שאר הגג. איתור סגירה דחוסה אחת או חיבור לא תקין בשלב זה עולה כמעט כלום, לעומת חיפוש דליפות לאחר שהמערכת הקירור הופעלה ונמצאת בתפעול.

מה שסיפק שדרוג של מרכז הפצה על סדר ההתקנה

הרחבת מרכז הפצה ששטחו 50,000 רגל רבוע מחוץ לדאלאס הדגימה איך התאמות קטנות בסדר הפעולות יכולות לקצר את לוח הזמנים הכולל. התוכנית המקורית דרשה להקים את כל מסגרת הפלדה, לאחר מכן להתקין את פנלים הגג, ולסיום להעמיד את פנלי הקיר החיצוניים. הצוות שם לב במהרה שבלעדיהם של פנלי הקיר המוקדמים, העבודה הפנימית על הגג נאלצה להתמודד עם רוחות צד חזקות שהפכו את הטיפול בלוחות מתכת ארוכים לסכנת חיים והאטו את ההתקדמות. המנהל השיפץ את הסדר של המופע הבא: לאחר שהוקמו שלושת המפרצים הראשונים והוצבו דיאפרגמות הגג, צוות עם הרמה ניידת מסוג 'מספריים' החל בהתקנת פנלי הקיר הנגדי לרוח במקביל לעבודת הגג במפרץ הסמוך. חפיפה זו דרשה קואורדינציה, אך קיצרה ארבעה ימים מהלוח הזמנים להתקנת הפנלים ושיפרה את הבטיחות, מאחר שמעטפת הקיר פעלה כמחסום נגד הרוח. המקרה הזה אימת עיקרון שמדריכי תהליך התקנה צעד אחר צעד לא מדגישים מספיק: הסדר הכתוב חייב להתאים למציאות האקלימית וללוגיסטיקה באתר, ומערכת תרשימים טובה להתקנה משאירה מקום להתאמות כאלה.

מהשרטוט החנותי לאתר: מדוע אינטגרציה של ייצור מקצרת את העקומה

כשצוות ההתקנה פותח חבילה של פלדה ומגלה שכל עמוד, רafter ומחבר ממוספרים במספר חוף וסימן התאמה שמתאים ישירות לשרטוט ההתקנה, קצב העבודה משתנה כמעט מיד. טעויות באתר שנגרמו על ידי זיהוי שגוי של חלקים יורדות באופן דרמטי, והממונה מבלה פחות זמן בהשוואת רשימות אריזה. סוג זה של אריזה מוכנה לאתר אינו קורה במקרה; הוא משקף תהליך ייצור שבו כל חבילה של מסגרת נבנית מראש או נבדקת בדיקה באולם הייצור לפני השילוח. עבור מפתחי מחסנים שמעריכים את היכולת לחזות את תהליך ההתקנה, עבודה עם יצרן כמו Zhongwei, אשר מאחדת תכנון, ייצור ואריזה בתוך מערכת איכות אחת, עוזרת להפוך את התהליך צעד אחר צעד לתהליך חוזר ונשנה במקום ניסוי באתר אחר באתר.
